構成定義ガイド

5.2.2　 PPP

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図

(3)　構成定義情報例

(1)　設定内容の概要

本装置対向でWAN回線（シリアル回線）上でリンクレイヤプロトコルにPPP，ネットワークレイヤプロトコルにIPを使用して通信を行う場合の例を示します。

(2)　構成図

［構成図］

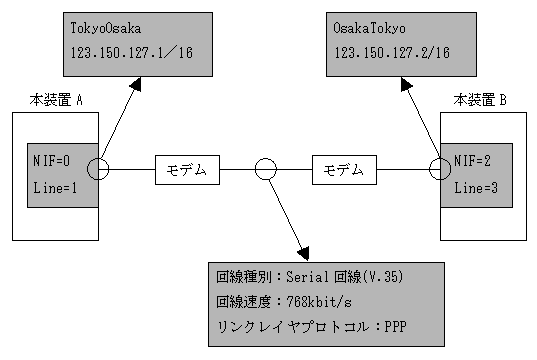

図5-7　構成図

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞

 1    (config)# line TokyoOsaka serial 0/1
      [line TokyoOsaka]
 2    (config)# ppp
      [line TokyoOsaka]
 3    (config)# ip destination_ip_address 123.150.127.2
      [line TokyoOsaka]
 4    (config)# ip 123.150.127.1 mask 255.255.0.0
      [line TokyoOsaka]
 5    (config)# exit

表5-9　本装置Aの構成定義情報解説

解説番号	解説
1	NIF番号0，Line番号1に回線名TokyoOsakaのWAN serial回線を定義します。 なお，V.35／V.24／X.21の種別は，NIFボードにケーブルが接続されていれば自動判別しますので，構成情報での指定は不要です。 また，モデム接続（本装置がDTE側）の場合は，モデムから供給されたクロックで通信を行いますので，回線速度の指定は不要です。
2	回線名TokyoOsakaの回線にリンクレイヤプロトコルPPPを指定します。
3〜5	回線名TokyoOsakaの回線にIPアドレス123.150.127.1，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.2を定義します。

＜本装置B＞

 1    (config)# line OsakaTokyo serial 2/3
      [line OsakaTokyo]
 2    (config)# ppp
      [line OsakaTokyo]
 3    (config)# ip destination_ip_address 123.150.127.1
      [line OsakaTokyo]
 4    (config)# ip 123.150.127.2 mask 255.255.0.0
      [line OsakaTokyo]
 5    (config)# exit

表5-10　本装置Bの構成定義情報解説

解説番号	解説
1	NIF番号2，Line番号3に回線名OsakaTokyoのWAN serial回線を定義します。 なお，V.35／V.24／X.21の種別は，NIFボードにケーブルが接続されていれば自動判別しますので，構成情報での指定は不要です。 また，モデム接続（本装置がDTE側）の場合は，モデムから供給されたクロックで通信を行いますので，回線速度の指定は不要です。
2	回線名OsakaTokyoの回線にリンクレイヤプロトコルPPPを指定します。
3〜5	回線名OsakaTokyoの回線にIPアドレス123.150.127.2，サブネットマスク255.255.0.0，接続先IPアドレス123.150.127.1を定義します。

［構成定義情報の表示］

＜本装置A＞

line TokyoOsaka serial 0/1
  ppp
  ip destination_ip_address 123.150.127.2
  ip 123.150.127.1 mask 255.255.0.0

＜本装置B＞

line OsakaTokyo serial 2/3
  ppp
  ip destination_ip_address 123.150.127.1
  ip 123.150.127.2 mask 255.255.0.0
