5.2.1　多重

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　構成定義情報例

(1)　設定内容の概要

本装置対向でWAN回線（PRI回線）上でリンクレイヤプロトコルにPPP，ネットワークレイヤプロトコルにIPを使用して通信を行う場合の例を示します。

(2)　構成図

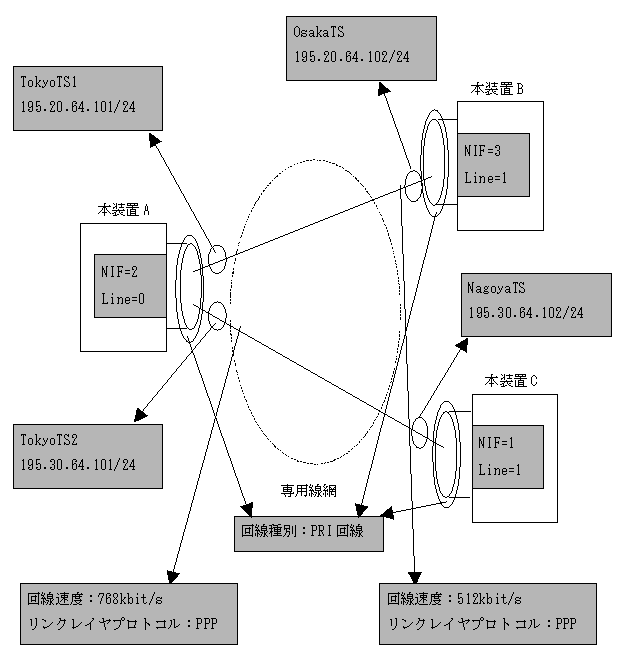

［構成図］

図5-6　構成図

[図データ]

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Tokyo pri 2/0
      [line Tokyo]
 2    (config)# timeslot TokyoTS1 1 width 8
      [timeslot TokyoTS1]
 3    (config)# ppp
      [timeslot TokyoTS1]
 4    (config)# ip destination_ip_address 195.20.64.102
      [timeslot TokyoTS1]
 5    (config)# ip 195.20.64.101 mask 255.255.255.0
      [timeslot TokyoTS1]
 6    (config)# exit
      [line Tokyo]
 7    (config)# timeslot TokyoTS2 9 width 12
      [timeslot TokyoTS2]
 8    (config)# ppp
      [timeslot TokyoTS2]
 9    (config)# ip destination_ip_address 195.30.64.102
      [timeslot TokyoTS2]
10    (config)# ip 195.30.64.101 mask 255.255.255.0
      [timeslot TokyoTS2]
11    (config)# exit
      [line Tokyo]
12    (config)# exit

表5-6　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号2，Line番号0に回線名TokyoのWAN PRI回線を定義します。
2 回線名TokyoのWAN PRI回線に開始タイムスロット番号1，タイムスロット幅8，タイムスロット名TokyoTS1でタイムスロットを定義します。((64kbit/s／タイムスロット)×8＝512kbit/s)
3 タイムスロット名TokyoTS1のタイムスロットにリンクレイヤプロトコルPPPを定義します。
4〜6 タイムスロット名TokyoTS1のタイムスロットにIPアドレス195.20.64.101，サブネットマスク255.255.255.0，接続先IPアドレス195.20.64.102を定義します。
7 回線名TokyoのWAN PRI回線に開始タイムスロット番号9，タイムスロット幅12，タイムスロット名TokyoTS2でタイムスロットを定義します。((64kbit/s／タイムスロット)×12＝768kbit/s)
8 タイムスロット名TokyoTS2のタイムスロットにリンクレイヤプロトコルPPPを定義します。
9〜12 タイムスロット名TokyoTS2のタイムスロットにIPアドレス195.30.64.101，サブネットマスク255.255.255.0，接続先IPアドレス195.30.64.102を定義します。

＜本装置B＞
 1    (config)# line Osaka pri 3/1
      [line Osaka]
 2    (config)# timeslot OsakaTS 1 width 8
      [timeslot OsakaTS]
 3    (config)# ppp
      [timeslot OsakaTS]
 4    (config)# ip destination_ip_address 195.20.64.101
      [timeslot OsakaTS]
 5    (config)# ip 195.20.64.102 mask 255.255.255.0
      [timeslot OsakaTS]
 6    (config)# exit
      [line Osaka]
 7    (config)# exit

表5-7　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号3，Line番号1に回線名OsakaのWAN PRI回線を定義します。
2 回線名OsakaのWAN PRI回線に開始タイムスロット番号1，タイムスロット幅8，タイムスロット名OsakaTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×8＝512kbit/s)
3 タイムスロット名OsakaTSのタイムスロットにリンクレイヤプロトコル PPPを定義します。
4〜7 タイムスロット名OsakaTSのタイムスロットにIPアドレス195.20.64.102，サブネットマスク255.255.255.0，接続先IPアドレス195.20.64.101を定義します。

＜本装置C＞
 1    (config)# line Nagoya pri 1/1
      [line Nagoya]
 2    (config)# timeslot NagoyaTS 1 width 12
      [timeslot NagoyaTS]
 3    (config)# ppp
      [timeslot NagoyaTS]
 4    (config)# ip destination_ip_address 195.30.64.101
      [timeslot NagoyaTS]
 5    (config)# ip 195.30.64.102 mask 255.255.255.0
      [timeslot NagoyaTS]
 6    (config)# exit
      [line Nagoya]
 7    (config)# exit

表5-8　本装置Cの構成定義情報解説

解説番号 解説
1 NIF番号1，Line番号1に回線名NagoyaのWAN PRI回線を定義します。
2 回線名NagoyaのWANPRI回線に開始タイムスロット番号1，タイムスロット幅12，タイムスロット名NagoyaTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×12＝768kbit/s)
3 タイムスロット名NagoyaTSのタイムスロットにリンクレイヤプロトコルPPPを定義します。
4〜7 タイムスロット名NagoyaTSのタイムスロットにIPアドレス195.30.64.102，サブネットマスク255.255.255.0，接続先IPアドレス195.30.64.101を定義します。

［構成定義情報の表示］

＜本装置A＞
line Tokyo pri 2/0
  timeslot TokyoTS1 1 width 8
    ppp
    ip destination_ip_address 195.20.64.102
    ip 195.20.64.101 mask 255.255.255.0
  timeslot TokyoTS2 9 width 12
    ppp
    ip destination_ip_address 195.30.64.102
    ip 195.30.64.101 mask 255.255.255.0

＜本装置B＞
line Osaka pri 3/1
  timeslot OsakaTS 1 width 8
    ppp
    ip destination_ip_address 195.20.64.101
    ip 195.20.64.102 mask 255.255.255.0

＜本装置C＞
line Nagoya pri 1/1
  timeslot NagoyaTS 1 width 12
    ppp
    ip destination_ip_address 195.30.64.101
    ip 195.30.64.102 mask 255.255.255.0
