27.1.15 VRFでのIPv6 PIM-SSMの設定
(1) IPv6 PIM-SSMで使用するアドレス範囲の設定
- ［設定のポイント］
-
PIM-SMが設定された該当VRFのインタフェースでは，PIM-SSMで使用するアドレス範囲でPIM-SSMが動作します。本装置で設定できるアドレス範囲はVRFごとに一つだけです。
VRF 10でアドレス範囲をデフォルト（ff30::/12）で使用する場合の設定例を次に示します。なお，デフォルト以外のアドレス範囲を指定する場合には，ipv6 pim ssmコマンドのrangeパラメータで設定してください。
［コマンドによる設定］
-
(config)# ipv6 pim vrf 10 ssm default
VRF 10でPIM-SSMを有効にします。
(2) MLD PIM-SSM連携機能の設定
- ［設定のポイント］
-
MLDv1/MLDv2（EXCLUDEモード）では送信元アドレスを特定できないため，PIM-SSMと連携できません。本装置では，PIM-SSMが動作するグループアドレスと送信元アドレスを設定することでPIM-SSMと連携します。PIM-SSMが動作するグループアドレスはPIM-SSMで使用するアドレス範囲内である必要があります。なお，本機能はVRFごとに設定します。

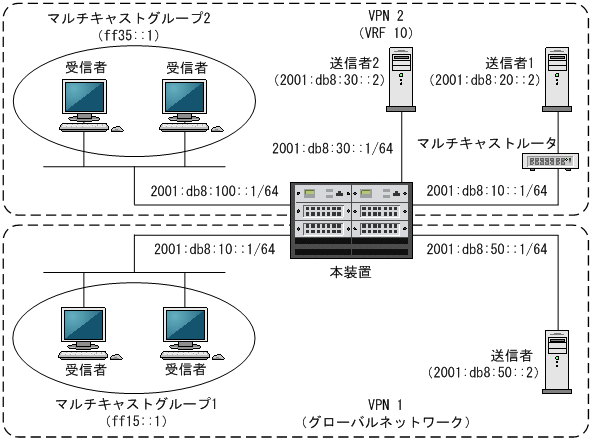

VPN 2にVRF 10を対応させ，VPN 2で使用するグループアドレスff35::1を同一VPN内で二つの送信者（送信者1の送信元アドレスが2001:db8:20::2，送信者2の送信元アドレスが2001:db8:30::2）が使用する場合のPIM-SSM構成例を次の図に示します。
図27‒3 VRFでのPIM-SSM構成例 ![[図データ]](./GRAPHICS/K3327012.GIF)
［コマンドによる設定］
-
(config)# ipv6 access-list GROUP2
(config-ipv6-acl)# permit ipv6 any ff35::/16
(config-ipv6-acl)# exit
VRF 10で管理するグループアドレスのアクセスリスト（GROUP2）を作成します。
-
(config)# ipv6 mld ssm-map vrf 10 static GROUP2 2001:db8:20::2
(config)# ipv6 mld ssm-map vrf 10 static GROUP2 2001:db8:30::2
VPN 2でPIM-SSMが動作するグループアドレスと，送信者1および送信者2の送信元アドレスをVRF 10に設定します。管理するグループアドレスにはアクセスリスト（GROUP2）を指定します。
-
(config)# ipv6 mld vrf 10 ssm-map enable
VRF 10でMLD PIM-SSM連携機能を有効にします。
