24.2.3 IGMPの動作

〈この項の構成〉

(1) IGMPv2の動作

IGMPv2メッセージを使用したIGMPv2の動作を次に示します。

IGMPv2マルチキャストグループの参加および離脱動作を次の図に示します。

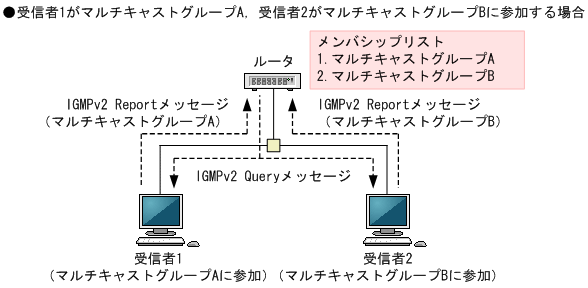

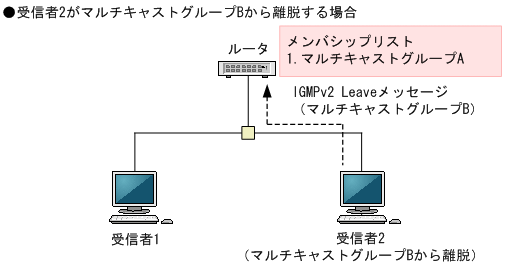

図24‒3 IGMPv2マルチキャストグループの参加および離脱動作

[図データ]

[図データ]

(2) IGMPv3の動作

IGMPv3メッセージを使用したIGMPv3の動作を次に示します。

IGMPv3マルチキャストグループの参加および離脱動作を次の図に示します。

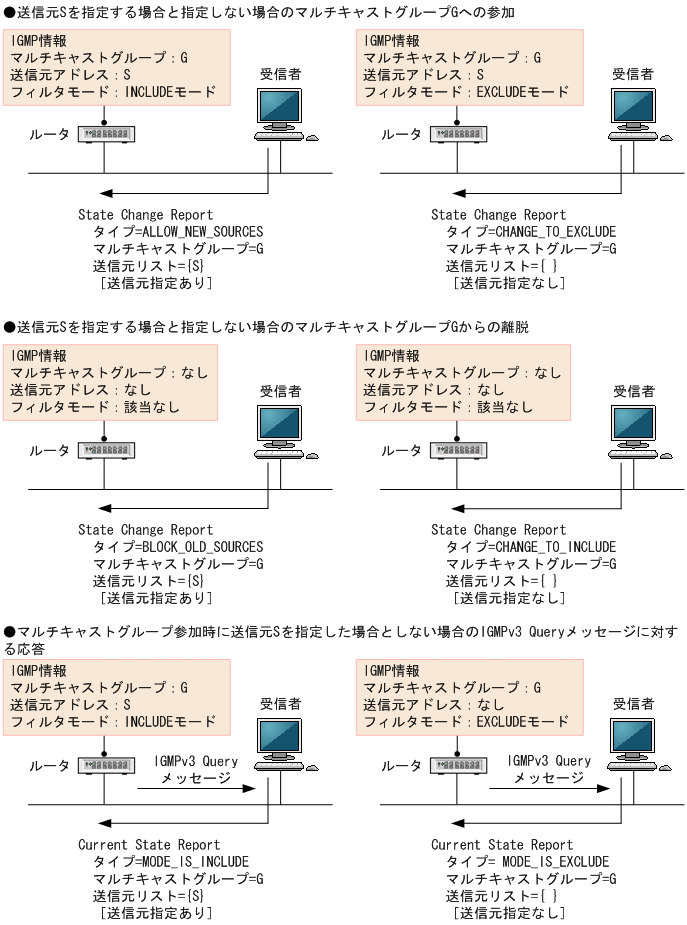

図24‒4 IGMPv3マルチキャストグループの参加および離脱動作

[図データ]
