13.12.3 エクストラネット
エクストラネットを実現するには次の二つの方法があります。
-
VRF間の経路交換
-
VRF間にわたるスタティックルーティング
ここでは，ルーティングテーブルを操作するVRF間の経路交換，およびVRF間にわたるスタティックルーティングについて説明します。また，VRF間でインポートできる経路について説明します。
(1) VRF間の経路交換

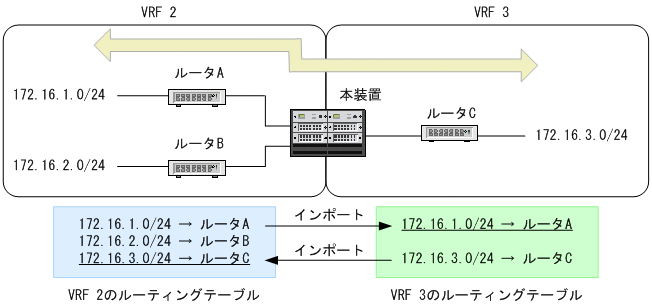

各VRFが持つ経路情報を交換して，エクストラネットを実現します。VRF間の経路交換を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3306190.GIF)
VRF 2の経路（172.16.1.0/24）とVRF 3の経路（172.16.3.0/24）を交換して，特定ネットワーク間で通信できます。
(2) VRF間にわたるスタティックルーティング

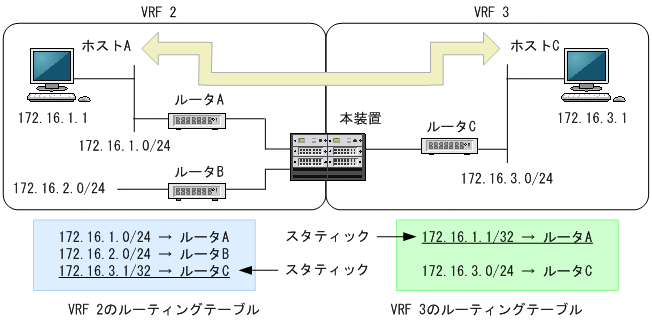

他VRFのゲートウェイをネクストホップとするスタティック経路を生成して，エクストラネットを実現します。VRF間にわたるスタティックルーティングを次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3306200.GIF)
VRF 2のルーティングテーブルにホストCへの経路を，VRF 3のルーティングテーブルにホストAへの経路をスタティックで生成すると，特定ホスト間だけで通信できます。
(3) VRF間でインポートできる経路
他VRFまたはグローバルネットワークからインポートできる経路種別を次の表に示します。複数の経路種別に一致する場合は，一致したすべての経路種別がインポートできるときだけインポートできます。
|
経路種別 |
インポートの可否 |
|---|---|
|
非アクティブ経路 |
× |
|
削除保留中の経路 |
× |
|
エクストラネット用にインポートした経路 |
× |
|
集約経路 |
○ |
|
ループバックインタフェースに設定した経路 |
○ |
|
イーサネットインタフェースの直結経路 |
○ |
|
イーサネットサブインタフェースの直結経路 |
○ |
|
ポートチャネルインタフェースの直結経路 |
○ |
|
ポートチャネルサブインタフェースの直結経路 |
○ |
|
マネージメントポートの直結経路 |
× |
|
AUXインタフェースの直結経路 |
× |
|
出力インタフェースがイーサネットインタフェースとなる経路 |
○ |
|
出力インタフェースがイーサネットサブインタフェースとなる経路 |
○ |
|
出力インタフェースがポートチャネルインタフェースとなる経路 |
○ |
|
出力インタフェースがポートチャネルサブインタフェースとなる経路 |
○ |
|
出力インタフェースがループバックインタフェースとなる経路 |
○ |
|
出力インタフェースがNullインタフェースとなる経路 |
○ |
|
出力インタフェースがマネージメントポートとなる経路 |
× |
|
出力インタフェースがAUXインタフェースとなる経路 |
× |
（凡例） ○：インポートできる ×：インポートできない
|
経路種別 |
インポートの可否 |
|---|---|
|
非アクティブ経路 |
× |
|
削除保留中の経路 |
× |
|
エクストラネット用にインポートした経路 |
× |
|
集約経路 |
○ |
|
ループバックインタフェースに設定した経路 |
○ |
|
イーサネットインタフェースの直結経路（グローバルアドレス） |
○ |
|
イーサネットインタフェースの直結経路（リンクローカルアドレス） |
× |
|
イーサネットサブインタフェースの直結経路（グローバルアドレス） |
○ |
|
イーサネットサブインタフェースの直結経路（リンクローカルアドレス） |
× |
|
ポートチャネルインタフェースの直結経路（グローバルアドレス） |
○ |
|
ポートチャネルインタフェースの直結経路（リンクローカルアドレス） |
× |
|
ポートチャネルサブインタフェースの直結経路（グローバルアドレス） |
○ |
|
ポートチャネルサブインタフェースの直結経路（リンクローカルアドレス） |
× |
|
マネージメントポートの直結経路 |
× |
|
出力インタフェースがイーサネットインタフェースとなる経路 |
○ |
|
出力インタフェースがイーサネットサブインタフェースとなる経路 |
○ |
|
出力インタフェースがポートチャネルインタフェースとなる経路 |
○ |
|
出力インタフェースがポートチャネルサブインタフェースとなる経路 |
○ |
|
出力インタフェースがループバックインタフェースとなる経路 |
○ |
|
出力インタフェースがNullインタフェースとなる経路 |
○ |
|
出力インタフェースがマネージメントポートとなる経路 |
× |
（凡例） ○：インポートできる ×：インポートできない
