12.2.11　仮想ルータのグループ化

複数の仮想ルータをグループ化することで，最大4095の仮想ルータを使用できます。ここでは，次に示すグループ構成を設定する例を示します。

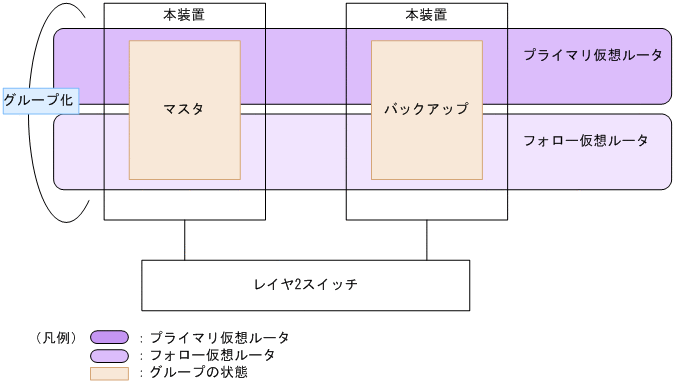

図12‒9　仮想ルータのグループ構成設定例

仮想ルータの役割	仮想ルータが設定されたインタフェース	仮想ルータID	仮想ルータ名称	フォローするプライマリ仮想ルータ名称
プライマリ仮想ルータ	gigabitethernet 2/3	1	VRRPNAME	−
フォロー仮想ルータ	gigabitethernet 2/4	1	−	VRRPNAME

（凡例）−：該当なし

〈この項の構成〉

(1)　プライマリ仮想ルータの設定

［設定のポイント］: プライマリ仮想ルータの状態は，グループに属するすべての仮想ルータの状態を決定します。設定後，プライマリ仮想ルータが正しく動作していることを確認してください。

［コマンドによる設定］

(config)# interface gigabitethernet 2/3

(config-if)# ip address 192.168.10.1 255.255.255.0

gigabitethernet 2/3のコンフィグレーションモードに移行します。イーサネットインタフェースへIPアドレスを設定していない場合は，ここでIPアドレスを設定します。
(config-if)# vrrp 1 ip 192.168.10.100

gigabitethernet 2/3，仮想ルータID 1の仮想ルータに仮想IPアドレス192.168.10.100を設定します。
(config-if)# vrrp 1 name VRRPNAME

gigabitethernet 2/3，仮想ルータID 1の仮想ルータに仮想ルータ名称VRRPNAMEを設定します。

［設定のポイント］

仮想ルータからプライマリ仮想ルータ名称を指定します。プライマリ仮想ルータを指定した仮想ルータはフォロー仮想ルータとなり，指定したプライマリ仮想ルータの状態に従います。

フォロー仮想ルータには，プライマリ仮想ルータと同じ仮想ルータIDを設定することを推奨します。

［コマンドによる設定］

(config)# interface gigabitethernet 2/4

(config-if)# ip address 192.168.20.1 255.255.255.0

gigabitethernet 2/4のコンフィグレーションモードに移行します。イーサネットインタフェースへIPアドレスを設定していない場合は，ここでIPアドレスを設定します。
(config-if)# vrrp 1 follow VRRPNAME

gigabitethernet 2/4，仮想ルータID 1のフォロー仮想ルータが従うプライマリ仮想ルータ名称にVRRPNAMEを指定します。
(config-if)# vrrp 1 ip 192.168.20.100

gigabitethernet 2/4，仮想ルータID 1の仮想ルータに仮想IPアドレス192.168.20.100を設定します。

［注意事項］

プライマリ仮想ルータが255個設定されている状態でフォロー仮想ルータを追加する場合は，vrrp followコマンドから設定を開始してください。
指定したプライマリ仮想ルータが存在しない場合，フォロー仮想ルータはイニシャル状態となります。
フォロー仮想ルータは，アドレス所有者になれません。
ほかの仮想ルータからプライマリ仮想ルータに指定されている場合，フォロー仮想ルータになれません。また，自分自身の仮想ルータ名称，およびほかのフォロー仮想ルータ名称を指定できません。
