10.1.4　DHCP/BOOTPパケット転送時の設定内容

DHCP/BOOTPリレーエージェントがDHCP/BOOTPパケットを転送するときの設定内容を次に示します。

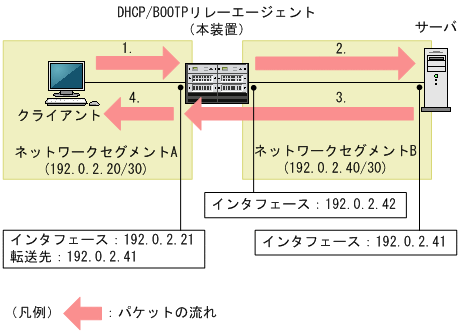

図10‒3　DHCP/BOOTPパケットの設定内容（1段）

パケット（図中の番号）	パケット内の値
パケット（図中の番号）	宛先IPアドレス	送信元IPアドレス	宛先UDPポート番号	送信元UDPポート番号
1.	255.255.255.255	0.0.0.0	67	任意
2.	192.0.2.41	192.0.2.42	67	68
3.	192.0.2.21	192.0.2.41	67	任意
4.	割り当てDHCPアドレス	192.0.2.21	68	67

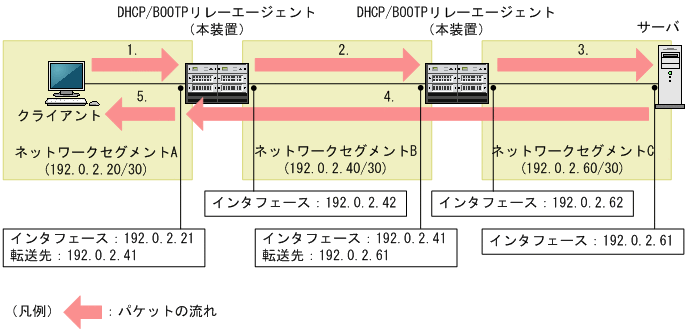

図10‒4　DHCP/BOOTPパケットの設定内容（多段）

パケット（図中の番号）	パケット内の値
パケット（図中の番号）	宛先IPアドレス	送信元IPアドレス	宛先UDPポート番号	送信元UDPポート番号
1.	255.255.255.255	0.0.0.0	67	任意
2.	192.0.2.41	192.0.2.42	67	68
3.	192.0.2.61	192.0.2.62	67	68
4.	192.0.2.21	192.0.2.61	67	任意
5.	割り当てDHCPアドレス	192.0.2.21	68	67

表10‒3　DHCP/BOOTPパケット転送時の設定内容
パケットフィールド		設定条件		設定する内容
パケットフィールド		設定条件		サーバ宛て	クライアント宛て
DHCP/BOOTP	リレーエージェントアドレス	リレーエージェントアドレスが0.0.0.0で，リンクセレクションを付けないで転送する	DHCP/BOOTPリレーエージェントIPアドレスが設定されていない	受信インタフェースのプライマリIPアドレスを設定します	設定しません
		リレーエージェントアドレスが0.0.0.0で，リンクセレクションを付けないで転送する	DHCP/BOOTPリレーエージェントIPアドレスが設定されている	DHCP/BOOTPリレーエージェントIPアドレスを設定します	設定しません
		リレーエージェントアドレスが0.0.0.0で，リンクセレクションを付けて転送する^※1		ループバックインタフェースのIPアドレスを設定します^※1	−
		リレーエージェントアドレスが0.0.0.0以外		変更しません	リンクセレクションサブオプションが含まれる場合，リンクセレクションの値を設定します
	ホップ数	なし		1増加させます	変更しません
	リレーエージェント情報オプション（Option82）	リレーエージェントアドレスが0.0.0.0で，Option82が付いていない		サーキットIDとリモートIDの二つのサブオプションを含む情報（Option82）を付けます^※2	−
		リレーエージェントアドレスが本装置のアドレス		受信した内容を変更しません	Option82を削除します^※2
		上記以外		受信した内容を変更しません	−
	その他のオプション	なし		受信した内容を変更しません	受信した内容を変更しません
IP	送信元IPアドレス	なし		送信元インタフェースまたはループバックインタフェースのIPアドレスを設定します^※1	リレーエージェントアドレスフィールドの値を設定します
	宛先IPアドレス	ブロードキャストフラグがOFF		DHCP/BOOTPパケットの転送先を設定します	割り当てアドレスを設定します
	宛先IPアドレス	ブロードキャストフラグがON		DHCP/BOOTPパケットの転送先を設定します	制限付きブロードキャストアドレスを設定します

（凡例）　−：該当しない

注※1: Option82にリンクセレクションを含める場合，コンフィグレーションコマンドip dhcp relay source-interfaceによる送信元インタフェースの指定が必須となります。詳細は「表10‒4　サーバへ送信するDHCP/BOOTPパケットの設定内容」を参照してください。
注※2: コンフィグレーションコマンドip dhcp relay information option-insertを設定していない場合，受信した内容を変更しません。

表10‒4　サーバへ送信するDHCP/BOOTPパケットの設定内容
サーバへの送信条件		パケットフィールド
リンクセレクションとサーバIDオーバライドの付加	送信元インタフェース指定	送信元アドレス	リレーエージェントアドレス
両方付ける	あり	指定されたインタフェース	指定されたインタフェース
サーバIDオーバライドだけを付ける	なし	パケットの送信元（サーバ側）インタフェース	クライアント側のインタフェース
付けない	あり	指定されたインタフェース	クライアント側のインタフェース
付けない	なし	パケットの送信元（サーバ側）インタフェース	クライアント側のインタフェース
