3.3.1 インターネットプロトコル バージョン6(IPv6)
- 〈この項の構成〉
-
(1) IPv6パケットフォーマット

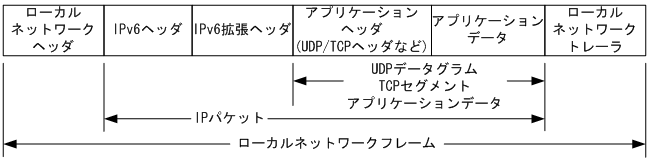

本装置が送信するIPv6パケットのフォーマットおよび設定値はRFC2460に従います。IPv6パケットフォーマットを次の図に示します。
(2) IPv6パケットヘッダ有効性チェック

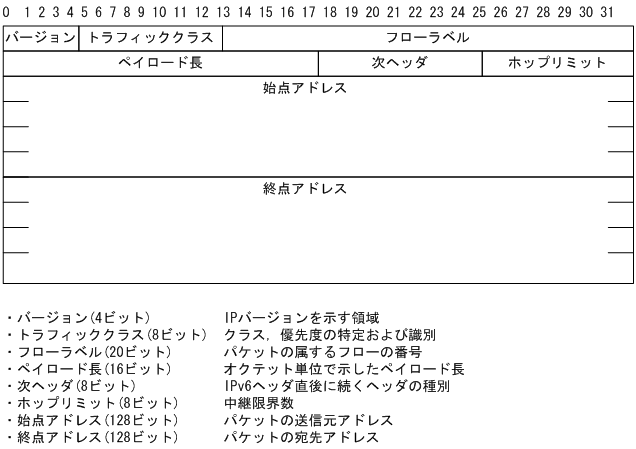

IPv6では40オクテット長のヘッダに,8個のフィールドと2個のアドレスが含まれます。IPv6ヘッダ形式を次の図に示します。
IPv6パケット受信時にIPv6パケットヘッダの有効性をチェックします。IPv6パケットヘッダのチェック内容を次の表に示します。
表3‒4 IPv6パケットヘッダのチェック内容
IPv6パケット
ヘッダフィールド
|
チェック内容
|
チェック異常時
パケット廃棄
|
パケット廃棄時
ICMPv6送信
|
バージョン
|
バージョン=6であること
|
○
|
×
|
トラフィッククラス
|
チェックしない
|
−
|
−
|
フローラベル
|
チェックしない
|
−
|
−
|
ペイロード長
|
リンクレイヤデータ長<3層データ長(Payload Length+40Byte(L3ヘッダ分))ではないこと
|
○
|
×
|
次ヘッダ
|
チェックしない
|
−
|
−
|
ホップリミット
|
自装置宛てアドレスの受信パケットのホップリミット:
チェックしない
|
−
|
−
|
中継するパケットのホップリミット:
ホップリミット−1≧0であること
|
○
|
○※
|
送信元アドレス
|
次の条件をすべて満たすこと
-
マルチキャストアドレスではないこと
-
IPv4射影アドレスではないこと
-
未指定アドレスではないこと(中継時)
-
グローバルスコープであること(中継時)
|
○
|
×
|
宛先アドレス
|
次の条件をすべて満たすこと
-
ループバックアドレスではないこと
-
IPv4射影アドレスではないこと
-
未指定アドレスではないこと
|
○
|
×
|
(凡例) ○:する ×:しない −:該当しない
注※ ICMPv6 Time Exceededメッセージを送信します。
(3) IPv6拡張ヘッダサポート仕様
本装置がサポートするIPv6拡張ヘッダの項目を次の表に示します。
表3‒5 IPv6拡張ヘッダの項目
IPv6拡張ヘッダ
|
IPv6パケットの分類
|
本装置が発局と
なるパケット
|
本装置が着局と
なるパケット※1
|
本装置が中継する
パケット
|
Hop-by-Hop Options Header
|
○
|
○
|
○※2
|
Routing Header※3
|
○
|
○
|
−
|
Fragment Header
|
○
|
○
|
−
|
Authentication Header
|
×
|
×
|
−
|
Encapsulating Security Payload Header
|
×
|
×
|
−
|
Destination Options Header
|
○
|
○
|
−
|
(凡例) ○:サポートする ×:サポートしない −:ヘッダ処理なし
- 注※1
-
本装置が受信するパケットが次の条件に該当する場合,パケットを廃棄します。
・拡張ヘッダが9個以上設定されたパケット
・一つの拡張ヘッダ内に9個以上のオプションが設定されたパケット
- 注※2
-
本装置が中継するパケットが次の条件に該当する場合,パケットを廃棄します。
・Hop-by-Hop Optionsヘッダ内に9個以上のオプションが設定されたパケット
- 注※3
-
RFC5095に従ってRouting Header Type0の付いたパケットは廃棄します。
(4) 送信元アドレス選択
送信インタフェースに設定されたIPv6アドレスの中で宛先アドレスに最も近いアドレスを,送信元アドレスとして使用します。ただし,プロトコルやコンフィグレーションによって送信元アドレスが規定されているときは,そのIPv6アドレスを使用します。
