コンフィグレーションガイド Vol.2


20.1.1 概要

本装置内にはいくつかのキューがあります。各キューの動作状況および統計情報は,運用コマンドshow qos queueingおよびshow shaperで確認できます。

〈この項の構成〉

(1) AX8608S,AX8304S,およびAX8308Sの装置内キューとフレームの流れ

装置内キューとフレームの流れを次に示します。

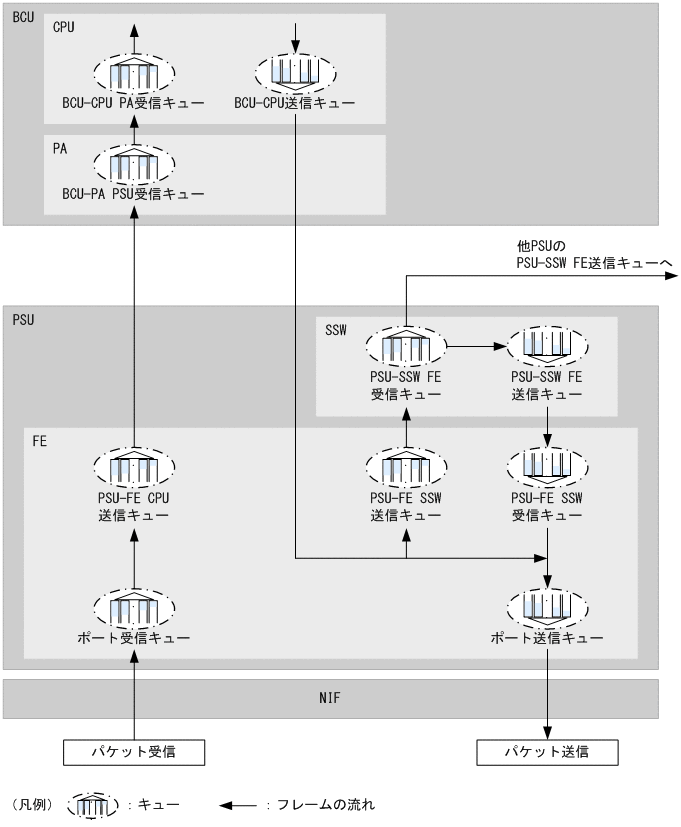

図20‒1 AX8608SのPSU-11およびPSU-12,AX8304SおよびAX8308Sに搭載できるPSUでBCU-CPUを経由する場合

[図データ]

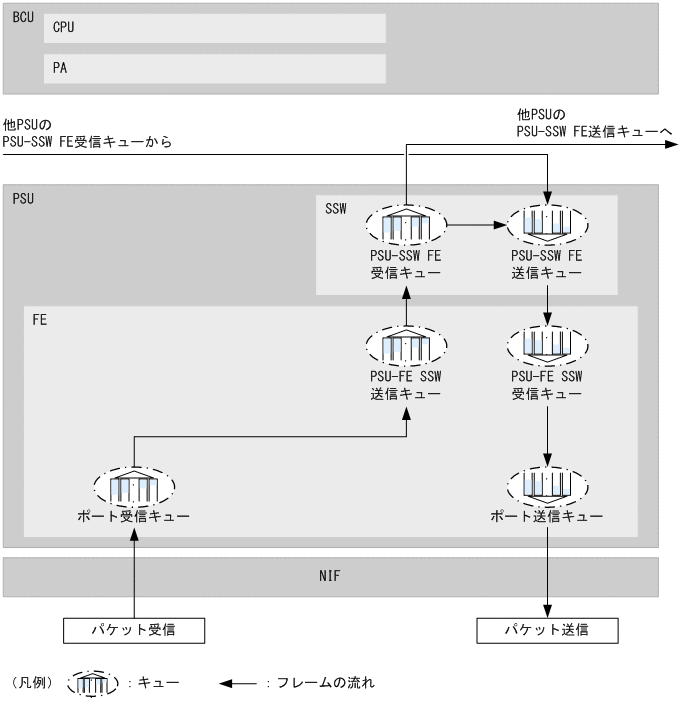

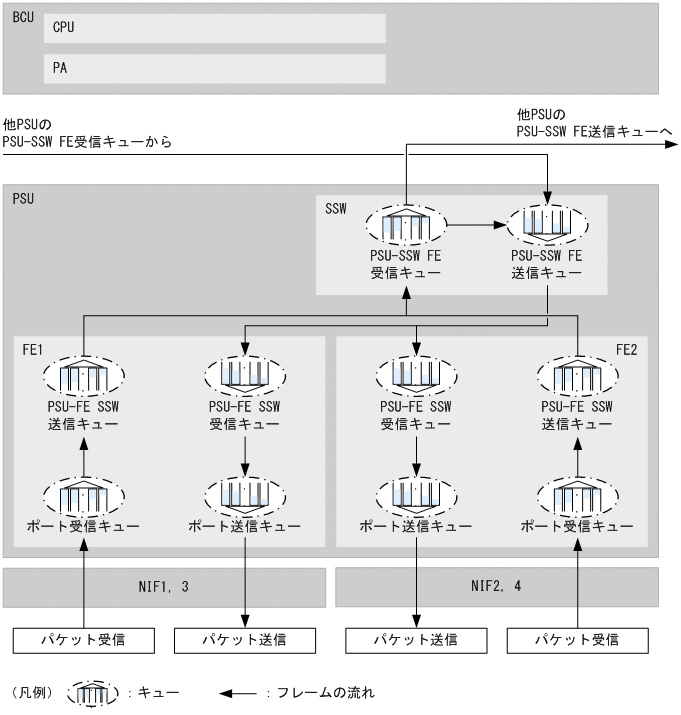

図20‒2 AX8608SのPSU-11およびPSU-12,AX8304SおよびAX8308Sに搭載できるPSUでBCU-CPUを経由しない場合

[図データ]

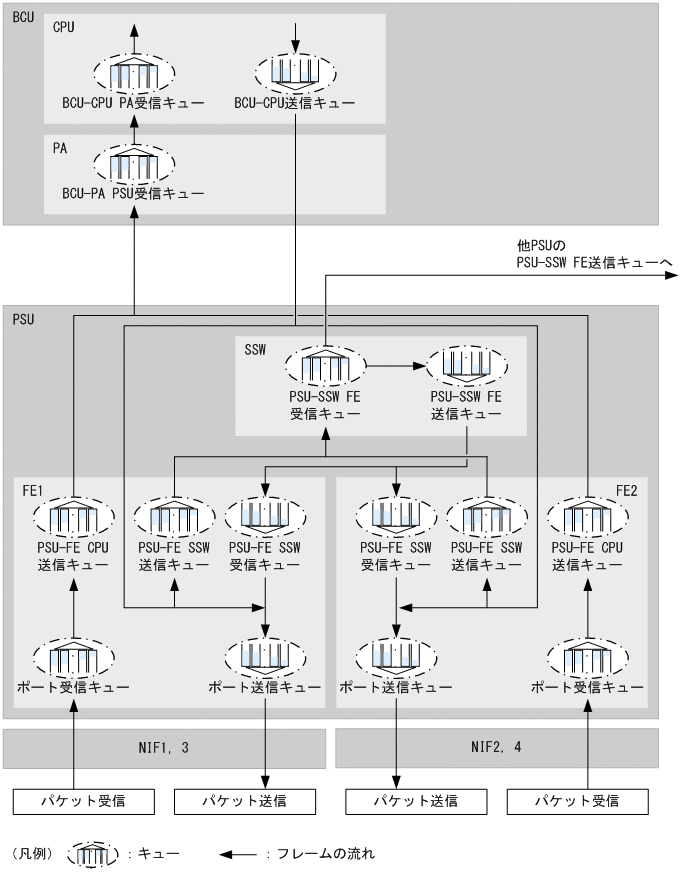

図20‒3 AX8608SのPSU-21,PSU-22,およびPSU-23でBCU-CPUを経由する場合

[図データ]

図20‒4 AX8608SのPSU-21,PSU-22,およびPSU-23でBCU-CPUを経由しない場合

[図データ]

(2) AX8616SおよびAX8632Sの装置内キューとフレームの流れ

装置内キューとフレームの流れを次に示します。

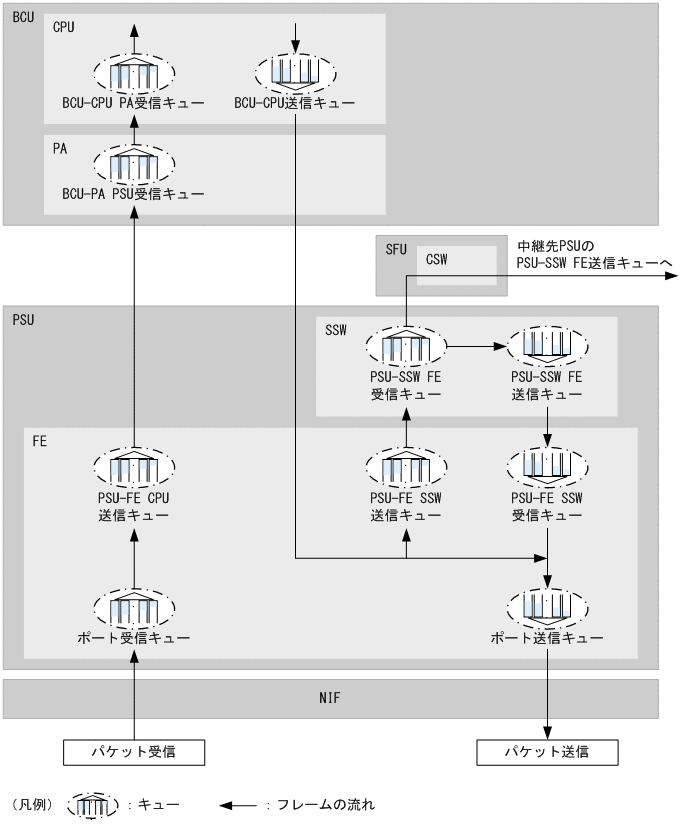

図20‒5 AX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由する場合

[図データ]

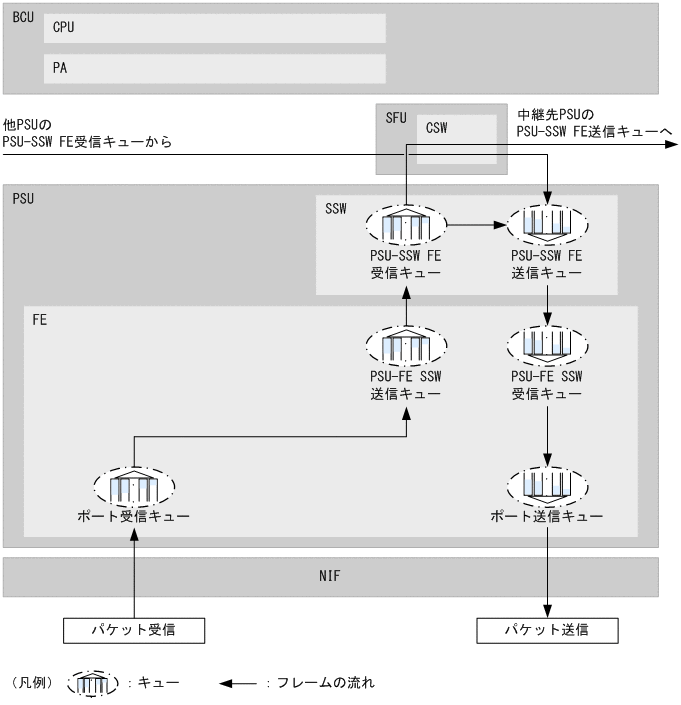

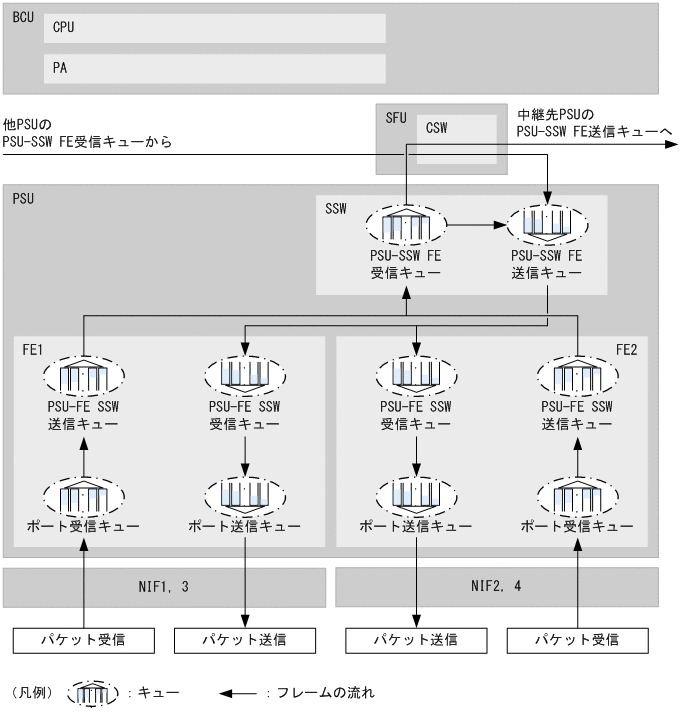

図20‒6 AX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合

[図データ]

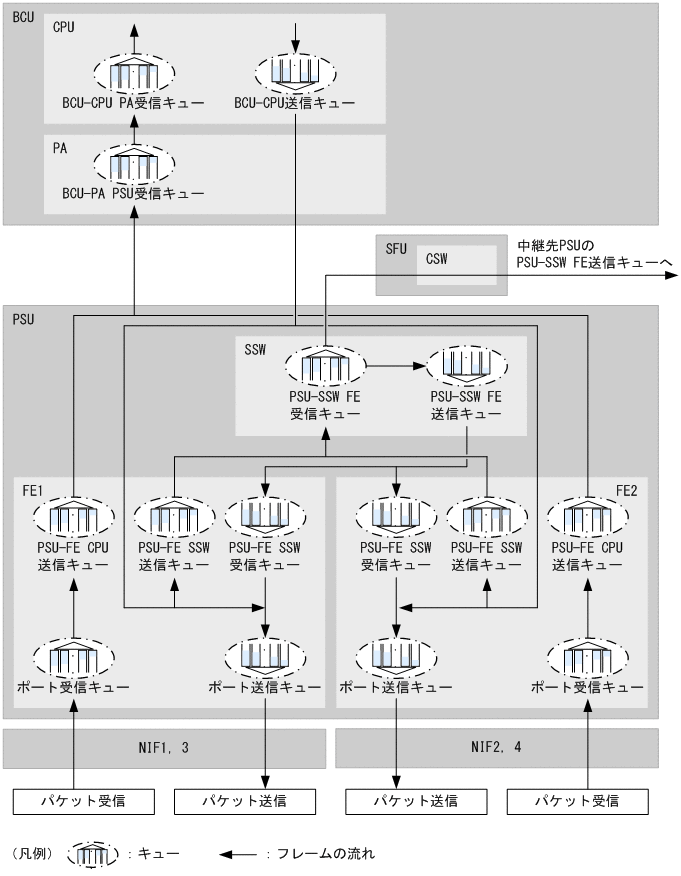

図20‒7 AX8616SおよびAX8632SのPSU-21,PSU-22,およびPSU-23でBCU-CPUを経由する場合

[図データ]

図20‒8 AX8616SおよびAX8632SのPSU-21,PSU-22,およびPSU-23でBCU-CPUを経由しない場合

[図データ]

(3) NIF種別ごとの装置内キューとフレームの流れ

本装置では,NIF種別ごとに装置内キューの有無および装置内キューの実装部位が異なります。NIF種別ごとの装置内キューの実装部位を次の表に示します。

表20‒1 NIF種別ごとの装置内キューの実装部位(1/3)

NIF種別

キュー種別

ポート受信キュー

ポート送信キュー

NIF FE受信キュー

NIF FE送信キュー

PSU-FE NIF受信キュー

PSU-FE NIF送信キュー

NL1G-12T

FE

FE

NL1G-12S

FE

FE

NL1GA-12S

NIF

NIF

NIF

NIF

FE

FE

NL1G-24T

NIF

FE

FE

NL1G-24S

NIF

FE

FE

NLXG-6RS

FE

FE

NLXGA-12RS

NIF

NIF

NIF

NIF

FE

FE

NLXLG-4Q

NIF

NIF

NIF

NIF

FE

FE

NLCG-1Q

FE

FE

NMCG-1C

FE

FE

表20‒2 NIF種別ごとの装置内キューの実装部位(2/3)

NIF種別

キュー種別

PSU-FE CPU送信キュー

PSU-FE SSW受信キュー

PSU-FE SSW送信キュー

PSU-SSW FE受信キュー

NL1G-12T

FE

FE

FE

SSW

NL1G-12S

FE

FE

FE

SSW

NL1GA-12S

FE

FE

FE

SSW

NL1G-24T

FE

FE

FE

SSW

NL1G-24S

FE

FE

FE

SSW

NLXG-6RS

FE

FE

FE

SSW

NLXGA-12RS

FE

FE

FE

SSW

NLXLG-4Q

FE

FE

FE

SSW

NLCG-1Q

FE

FE

FE

SSW

NMCG-1C

FE

FE

FE

SSW

表20‒3 NIF種別ごとの装置内キューの実装部位(3/3)

NIF種別

キュー種別

PSU-SSW FE送信キュー

BCU-PA PSU受信キュー

BCU-CPU PA受信キュー

BCU-CPU送信キュー

NL1G-12T

SSW

PA

CPU

CPU

NL1G-12S

SSW

PA

CPU

CPU

NL1GA-12S

SSW

PA

CPU

CPU

NL1G-24T

SSW

PA

CPU

CPU

NL1G-24S

SSW

PA

CPU

CPU

NLXG-6RS

SSW

PA

CPU

CPU

NLXGA-12RS

SSW

PA

CPU

CPU

NLXLG-4Q

SSW

PA

CPU

CPU

NLCG-1Q

SSW

PA

CPU

CPU

NMCG-1C

SSW

PA

CPU

CPU

(凡例) −:キューが存在しない

注※ このNIFはPE-NIFです。

NL1G-24T,NL1G-24S,NLXLG-4Q,およびPE-NIF以外のNIF搭載時の装置内キューとフレームの流れについては,「(1) AX8608S,AX8304S,およびAX8308Sの装置内キューとフレームの流れ」および「(2) AX8616SおよびAX8632Sの装置内キューとフレームの流れ」を参照してください。

AX8304SおよびAX8308SでNL1G-24TおよびNL1G-24Sを使用した場合の,装置内キューとBCU-CPUを経由しないフレームの流れを次の図に示します。

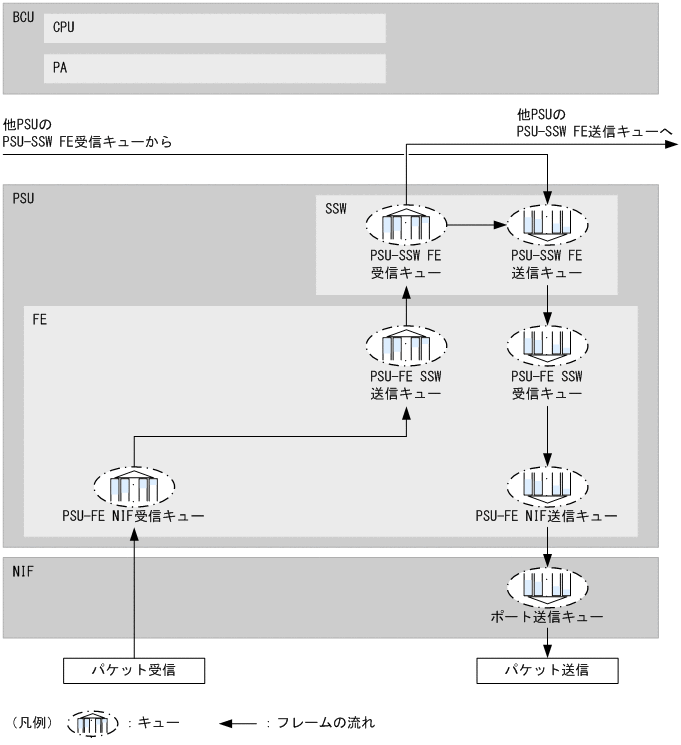

図20‒9 AX8304SおよびAX8308SでNL1G-24TおよびNL1G-24S使用時にBCU-CPUを経由しない場合

[図データ]

AX8616SおよびAX8632SでNLXLG-4Qを使用した場合の,装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。

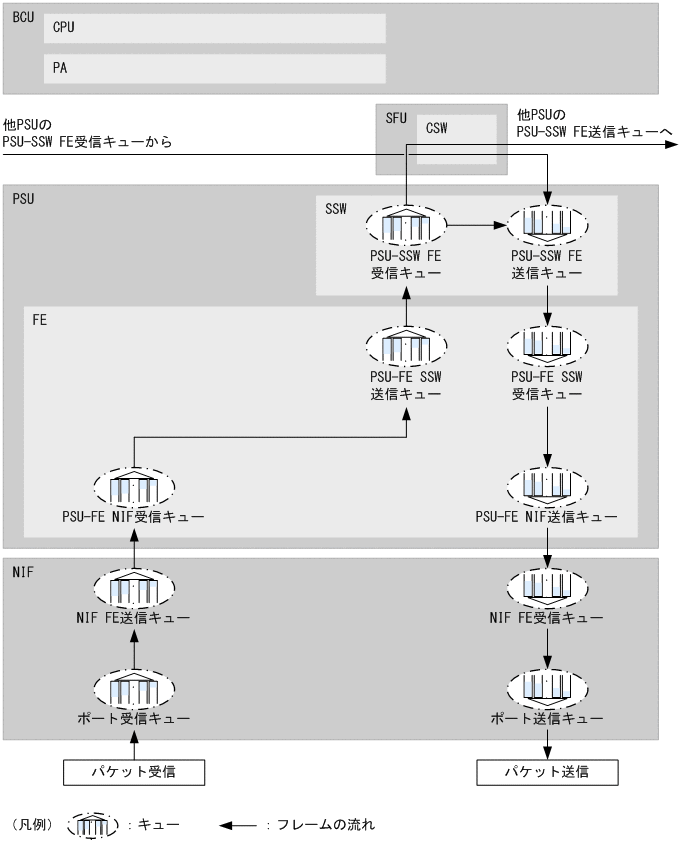

図20‒10 NLXLG-4Q使用時にAX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合

[図データ]

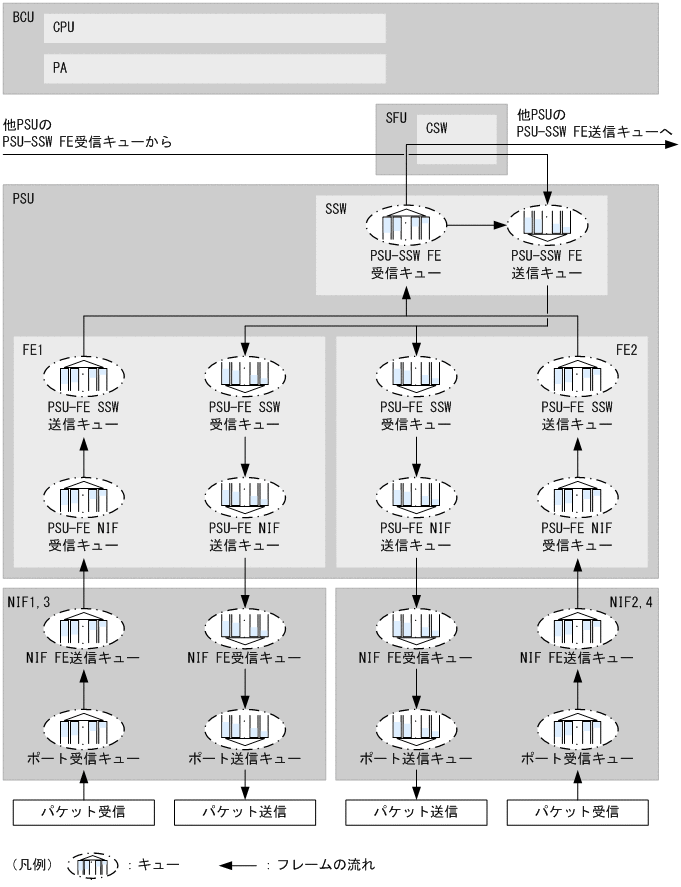

図20‒11 NLXLG-4Q使用時にAX8616SおよびAX8632SのPSU-21,PSU-22,およびPSU-23でBCU-CPUを経由しない場合

[図データ]

AX8616SおよびAX8632SでPE-NIFを使用した場合の,装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。

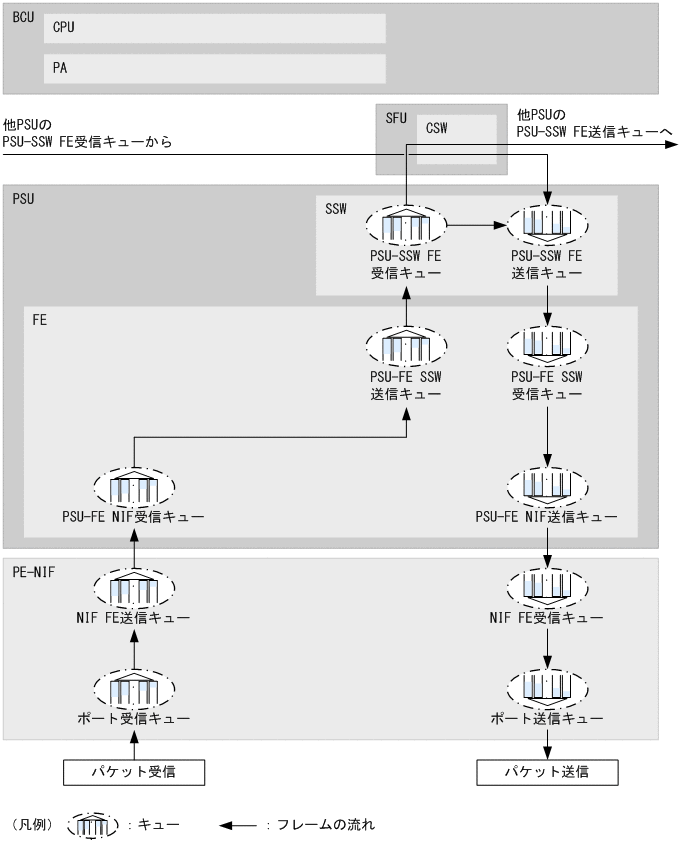

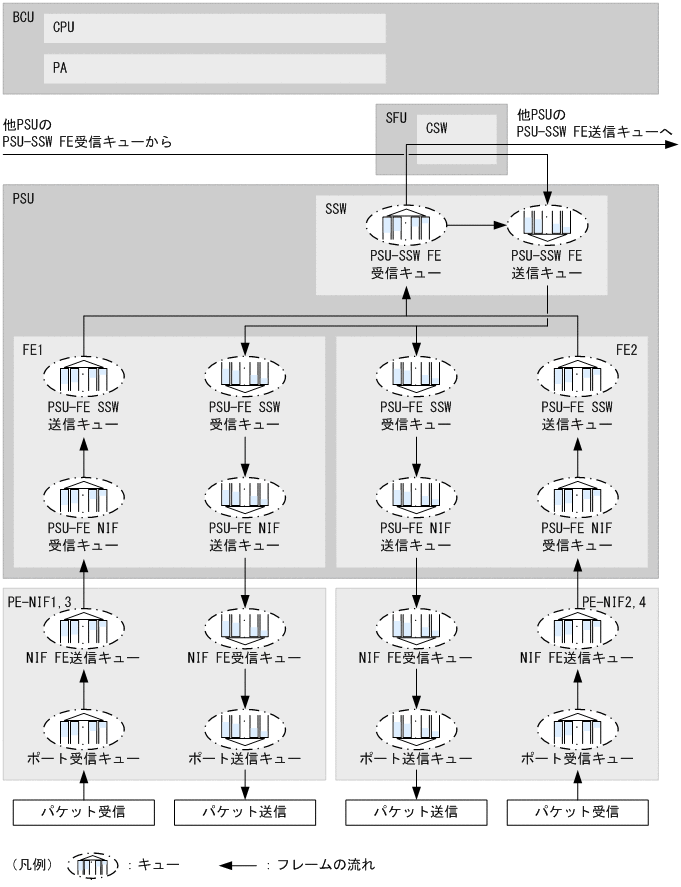

図20‒12 PE-NIF使用時にAX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合

[図データ]

図20‒13 PE-NIF使用時にAX8616SおよびAX8632SのPSU-21,PSU-22,およびPSU-23でBCU-CPUを経由しない場合

[図データ]

(4) PE-NIFで階層化シェーパを使用した場合の装置内キューとフレームの流れ【OP-SHPS】

PE-NIFで階層化シェーパを使用した場合は,ポートシェーパを使用した場合と比較して,次に示す装置内キューが異なります。

例として,AX8616SおよびAX8632S,PSU-11およびPSU-12で,階層化シェーパを使用した場合の,装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。

図20‒14 PE-NIFで階層化シェーパ使用時にAX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合

[図データ]
