2.2.2 AX8300Sハードウェア

本装置は,PS,FAN,BCU,PSUおよびNIFで構成されています。ハードウェアの構成を次に示します。

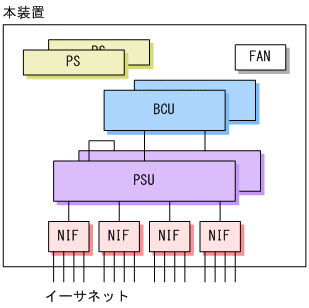

図2‒8 AX8308Sのハードウェアの構成

[図データ]

〈この項の構成〉

(1) PS(電源機構)

PSは,外部供給電源から本装置内で使用する直流電源を生成します。AX8300SではAC電源またはDC電源を使用します。なお,AX8300Sでは電源入力部が電源部に統合されているため,PSだけを搭載します。

なお,AX8300SのPSには電源スイッチ(ブレーカ)がありません。電源ケーブルを接続/抜去(取り付け/取り外し)することで,電源がON/OFFの状態となります。

表2‒8 PS機器一覧

略称

概略仕様

PS-A42

AX8304S用AC電源

AC100V/200V系

PS-D42

AX8304S用DC電源

DC-48V系

PS-A41

AX8308S用AC電源

AC100V/200V系

PS-D41

AX8308S用DC電源

DC-48V系

(2) FAN

FANは装置内部を冷却するファンユニットです。

表2‒9 ファンユニット一覧

略称

概略仕様

FAN-42

AX8304S用ファンユニット

FAN-41

AX8308S用ファンユニット

(3) BCU(基本制御機構)

BCUは装置の共通部分で,装置全体の管理やルーティングプロトコルなどの処理をします。

表2‒10 BCU機器一覧

略称

概略仕様

BCU-ES

基本制御部

メモリ8GB

BCU-FS

基本制御部

メモリ16GB

(4) PSU(パケットスイッチング機構)

PSUは,ハードウェアによるルーティング,フィルタリング,QoS制御などで,高速なIPフォワーディングとQoSを実現します。なお,PSUの種別によって,搭載できるNIFの枚数や,搭載できる装置の種別が異なります。

表2‒11 PSU機器一覧

略称

概略仕様

PSU-C1

パケットスイッチングプロセッサC1

PSU-C2

パケットスイッチングプロセッサC2

PSU-E1A

パケットスイッチングプロセッサE1A

PSU-E2A

パケットスイッチングプロセッサE2A

PSU-E1

パケットスイッチングプロセッサE1

PSU-E2

パケットスイッチングプロセッサE2

(5) NIF(ネットワークインタフェース機構)

NIFは各種メディア対応のインタフェース制御部で,複数の種類があり,物理レイヤを処理します。

表2‒12 NIF機器一覧

略称

概略仕様

サイズ

NL1G-12T

10/100/1000Mbit/sイーサネット12回線

シングルハーフ

NL1G-12S

1Gbit/sイーサネット12回線 SFP

シングルハーフ

NL1GA-12S

1Gbit/sイーサネット12回線 SFP

(PE-NIF)

シングルハーフ

NL1G-24T

10/100/1000Mbit/sイーサネット24回線

シングルハーフ

NL1G-24S

1Gbit/sイーサネット24回線 SFP

シングルハーフ

NLXG-6RS

1/10Gbit/sイーサネット6回線 SFP/SFP+※1

シングルハーフ

NLXGA-12RS

1/10Gbit/sイーサネット12回線 SFP/SFP+※2

(PE-NIF)

シングルハーフ

NLXLG-4Q

40Gbit/sイーサネット4回線 QSFP+

シングルハーフ

NLCG-1Q

100Gbit/sイーサネット1回線 QSFP28

シングルハーフ

注※1

同一のNIFにSFPとSFP+の両方を収容する場合,ポート1〜4を同一の回線速度,ポート5,6を同一の回線速度にして使用してください。

注※2

同一のNIFにSFPとSFP+の両方を収容する場合,SFPはポート12から降順で連続するポート番号,SFP+はポート1から昇順で連続するポート番号で使用してください。
