27.2.2 IPv6 PIM-SM情報の確認
本装置のIPv6マルチキャストルーティング機能で，PIM-SMを設定した場合の確認内容には次のものがあります。
- 〈この項の構成〉
(1) インタフェース情報

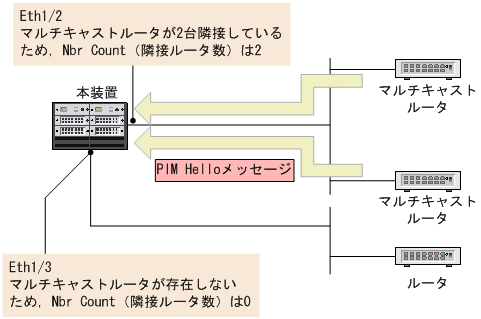

本装置でPIM-SMおよびPIM-SSMのインタフェース情報を確認する場合は，show ipv6 pim interfaceコマンドを実行して，PIM-SMまたはPIM-SSMを設定したインタフェースが表示されることを確認してください。コマンドの実行結果を次の図に示します。
> show ipv6 pim interface
Date 20XX/01/13 10:01:00 UTC
Total: 2 interfaces
Interface Mode Hello Nbr DR
Intvl Count Address
Eth1/2 sparse 30 2 fe80::212:e2ff:fe08:6401
Eth1/3 sparse 30 0 This system
>
|
![[図データ]](./GRAPHICS/K3327030.GIF)
(2) 隣接情報

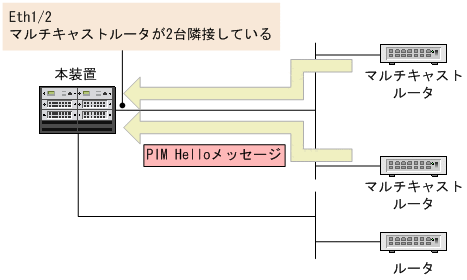

本装置でマルチキャストインタフェースの隣接情報を確認する場合は，show ipv6 pim neighborコマンドを実行して，該当インタフェースの隣接ルータを確認してください。コマンドの実行結果を次の図に示します。
> show ipv6 pim neighbor
Date 20XX/12/10 17:16:12 UTC
Total: 2 neighbors
Interface Neighbor Address Uptime Expires
Eth1/2 fe80::212:e2ff:fe08:6401 00:15 01:30
fe80::212:e2ff:fe08:6402 00:05 01:40
>
|
![[図データ]](./GRAPHICS/K3327040.GIF)
(3) マルチキャスト経路情報
本装置でマルチキャスト経路情報を確認する場合は，show ipv6 mrouteコマンドを実行して，該当するマルチキャスト経路情報が存在することを確認してください。コマンドの実行結果を次の図に示します。
> show ipv6 mroute
Date 20XX/01/13 10:01:00 UTC
Total: 2 routes, 2 groups, 1 source
(S,G) 2 routes --------------------------------------------------
Group Address Source Address
ff35::1 2001:db8::100
flags:FLT protocol:SSM uptime: 08:18 expires: --:-- assert: 00:00
incoming:Eth1/2 upstream:Direct
outgoing:Eth1/3 uptime: 06:17 expires: --:--
Eth1/4 uptime: 06:45 expires: --:--
ff35::2 2001:db8::100
flags:FLT protocol:SSM uptime: 08:18 expires: --:-- assert: 00:00
incoming:Eth1/2 upstream:Direct
outgoing:Eth1/3 uptime: 06:17 expires: --:--
Eth1/4 uptime: 06:45 expires: --:--
> |
(4) マルチキャスト中継エントリ情報

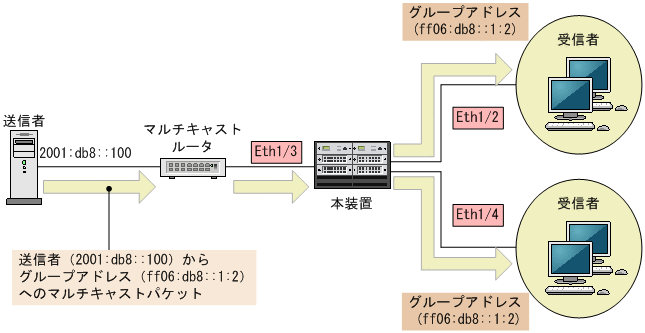

本装置でマルチキャスト中継エントリを確認する場合は，show ipv6 mcacheコマンドを実行して，グループアドレスへの経路が存在していることを確認してください。コマンドの実行結果を次の図に示します。
> show ipv6 mcache
Date 20XX/01/13 10:01:00 UTC
Total: 1 route
- Forwarding entry --------------------------------------------------------
Group Address Source Address
ff06::db8:1:2 2001:db8::100
flags:- protocol:SSM uptime: 00:20 expires: --:--
incoming:Eth1/3
outgoing:Eth1/2
Eth1/4
>
|
![[図データ]](./GRAPHICS/K3327020.GIF)
(5) RPF情報

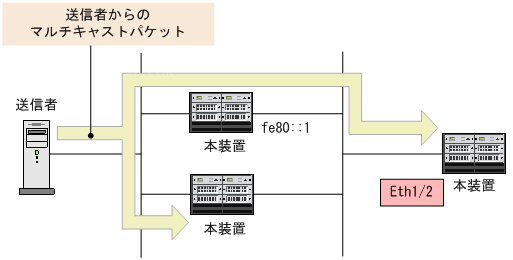

本装置でPIM-SMおよびPIM-SSMのRPF情報を確認する場合は，show ipv6 rpfコマンドを実行して，RPF情報を確認してください。コマンドの実行結果を次の図に示します。
> show ipv6 rpf 2001:db8::100 Date 20XX/01/13 10:01:00 UTC Incoming:Eth1/2 Upstream: fe80::1 >
|
![[図データ]](./GRAPHICS/K3327050.GIF)
(6) PIM-SMブートストラップルータ情報
本装置でIPv6 PIM-SMブートストラップルータ情報を確認する場合は，show ipv6 pim bsrコマンドを実行して，ブートストラップルータアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。
> show ipv6 pim bsr
Date 20XX/01/13 10:01:00 UTC
Status:Not Candidate Bootstrap Router
BSR Address : 2001:db8:1::1
Priority: 100 Hash mask length: 96
Uptime : 03:00
Bootstrap Timeout : 130 seconds
> |
(7) PIM-SMランデブーポイント情報
本装置でIPv6 PIM-SMランデブーポイント情報を確認する場合は，show ipv6 pim rp-mappingコマンドを実行して，該当のグループアドレスに対するランデブーポイントアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。
> show ipv6 pim rp-mapping brief Date 20XX/01/13 10:01:00 UTC Status:Not Candidate Rendezvous Point Total: 2 routes, 2 groups, 1 RP Group/Masklen C-RP Address ff06:db8:2::/128 2001:db8:1::1 ff06:db8:1::/128 2001:db8:1::1 > |
