20.1.4 IPインタフェース動作仕様
(1) IPインタフェースのサポート仕様
IPインタフェースでは,インタフェースの種類ごとに,設定できるコンフィグレーションコマンドやコンフィグレーションで適用される値が異なります。コンフィグレーションとインタフェース種別の対応を次の表に示します。
コマンド名 |
インタフェースの種類(設定単位) |
説明 |
|||
---|---|---|---|---|---|
イーサネットインタフェース |
ポートチャネルインタフェース |
サブインタフェース |
VLANインタフェース |
||
description |
○ |
○ |
○ |
○ |
各インタフェースに設定できます。 |
mtu(ポート) |
○ |
− |
− |
− |
ポートの最大フレーム長が,ポートチャネルインタフェース,サブインタフェース,およびVLANインタフェースに適用されます。 |
ip mtu |
○ |
○ |
○ |
○ |
ip mtuコマンドを設定した場合,ポート単位で設定したポートの最大フレーム長と本コマンドのlengthパラメータ値を比較して,小さい方の値が該当するインタフェースのIP MTU長として適用されます。 |
dot1q-ethertype |
○ |
− |
− |
− |
ポートに設定したTPID値が,サブインタフェースおよびVLANインタフェースに適用されます。 |
shutdown |
○ |
○ |
○ |
○ |
各インタフェースに設定できます。 |
snmp trap link-status |
○ |
− |
○ |
○ |
サブインタフェースおよびVLANインタフェースのデフォルトは,SNMP通知を送信しません。 |
(2) IPインタフェースで使用するMACアドレス
IPインタフェースで使用するMACアドレスは,インタフェースの種類によって異なります。IPインタフェースの種類ごとのMACアドレスを次の表に示します。
IPインタフェースの種類 |
使用するMACアドレス |
---|---|
イーサネットインタフェース |
装置MACアドレス |
イーサネットサブインタフェース |
装置MACアドレス |
ポートチャネルインタフェース |
装置MACアドレス |
ポートチャネルサブインタフェース |
装置MACアドレス |
VLANインタフェース |
装置MACアドレスまたはVLANごとMACアドレス |
マネージメントポート |
マネージメントポートのMACアドレス |
シリアル接続ポート(AUX) |
− |
ループバックインタフェース |
− |
Nullインタフェース |
− |
装置MACアドレスは,装置を識別するために本装置が一つ持っているMACアドレスです。運用コマンドshow systemで装置MACアドレスを確認できます。
VLANインタフェースで使用するVLANごとMACアドレスは,コンフィグレーションコマンドvlan-mac-prefixおよびvlan-macで設定します。vlan-mac-prefixコマンドでは,生成するMACアドレスの上位32bitまでのプレフィックスを指定します。さらに,vlan-macコマンドで,VLANインタフェースでVLANごとMACアドレスを使用することを設定します。このとき,下位16bitにVLAN IDごとの一意の値を使用してMACアドレスを生成しますが,コンフィグレーションコマンドvlan-mac-suffix vlan-idを設定すると,下位16bitにVLAN IDの値を使用してMACアドレスを生成します。
(3) IPインタフェースで使用するMTU
IPインタフェースでは,次の情報のうち,最小の値がインタフェースのIP MTU値になります。
-
装置単位で設定する全ポート共通の最大フレーム長−18
-
ポート単位で設定するポートの最大フレーム長−18
-
インタフェース単位で設定するIP MTU情報
インタフェースのIP MTU値決定マトリクスを次の表に示します。
全ポート共通の 最大フレーム長 |
ポートの 最大フレーム長 |
IP MTU情報 |
IP MTU値 |
---|---|---|---|
設定あり |
設定あり |
設定あり |
次の情報を比較して,小さい方の値
|
設定あり |
設定なし |
設定あり |
次の情報を比較して,小さい方の値
|
設定あり |
設定あり |
設定なし |
次の情報を比較して,小さい方の値
|
設定あり |
設定なし |
設定なし |
次の情報を比較して,小さい方の値
|
設定なし |
設定あり |
設定あり |
次の情報を比較して,小さい方の値
|
設定なし |
設定なし |
設定あり |
次の情報を比較して,小さい方の値
|
設定なし |
設定あり |
設定なし |
次の情報を比較して,小さい方の値
|
設定なし |
設定なし |
設定なし |
1500 |

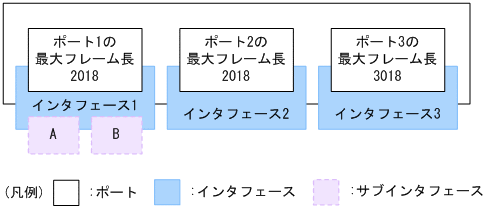

(a) インタフェースとポートが1対1に対応する場合のIP MTU値
イーサネットインタフェースやイーサネットサブインタフェースにIPアドレスを設定したインタフェースのIP MTU値は次のように決定します。
■ IP MTU情報を設定しない場合の各インタフェースのIP MTU値
- IP MTUの決定値
-
サブインタフェースA:2000
サブインタフェースB:2000
インタフェース2:2000
インタフェース3:3000
■ IP MTU情報を設定した場合の各インタフェースのIP MTU値
- 設定するIP MTU長
-
サブインタフェースA:1000
サブインタフェースB:3000
インタフェース2:2500
インタフェース3:2500
- IP MTUの決定値
-
サブインタフェースA:1000
サブインタフェースB:2000
インタフェース2:2000
インタフェース3:2500

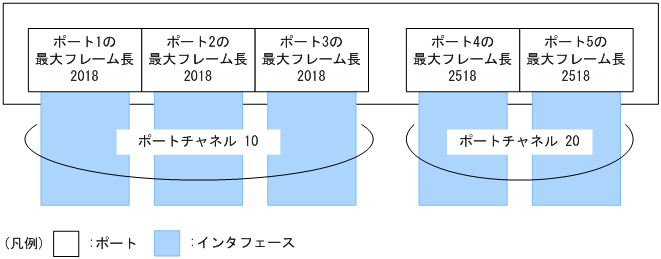

(b) インタフェースとポートが1対nに対応する場合のIP MTU値
ポートチャネルインタフェースやVLANインタフェースのように,複数のポートが対応するインタフェースのIP MTU値は次のように決定します。
■ IP MTU情報を設定しない場合の各インタフェースのIP MTU値
- IP MTUの決定値
-
ポートチャネル10:2000
ポートチャネル20:2500
■ IP MTU情報を設定した場合の各インタフェースのIP MTU値
- 設定するIP MTU長
-
ポートチャネル10:1000
ポートチャネル20:3000
- IP MTUの決定値
-
ポートチャネル10:1000
ポートチャネル20:2500

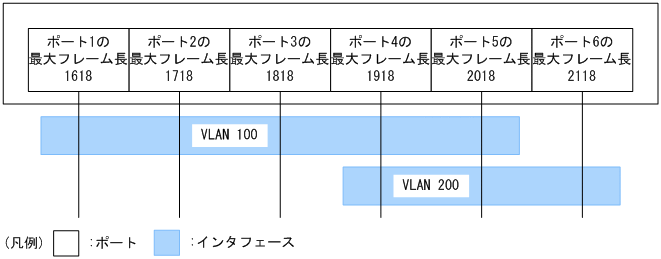

■ IP MTU情報を設定しない場合の各インタフェースのIP MTU値
- IP MTUの決定値
-
VLAN 100:1600
VLAN 200:1900
