トラブルシューティングガイド
運用中に障害が発生したとき,装置を目視で直接確認できる場合には,「1.2 トラブルシュート」の内容に従ってトラブルシュートしてください。装置を目視で直接確認できない場合でも,リモート運用端末から運用コマンドで装置のLEDを確認すると,装置を目視できる場合と同様にトラブルシュートできます。
装置の状態は,BCUに表示されます。BCUのLEDについて,「図1-1 正面パネルのレイアウト例」および「表1-1 LED表示,スイッチ,コネクタ」に示します。なお,BCU以外のオプション機構(SFU,PSU,NIF,電源機構,ファンユニット)のLEDなどの情報は,「ハードウェア取扱説明書」を参照してください。

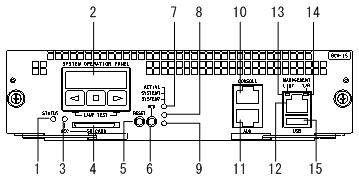

図1-1 正面パネルのレイアウト例
表1-1 LED表示,スイッチ,コネクタ
番号 名称 種類 LEDの表示対象,
スイッチ/コネクタの種類内容 1 STATUS LED:緑/赤 BCUの動作状態 緑点灯:動作可能
緑点滅:ソフトウェアロード中,またはreload stopコマンドの実行で停止中
赤点灯:障害検出
消灯:電源OFF※12 SYSTEM OPERATION PANEL 液晶ディスプレイおよび操作キー システム操作パネル 装置情報の表示や動作指示,障害情報を表示する(詳細は「コンフィグレーションガイド」参照) 3 ACC LED:緑 メモリカードの状態 緑点灯:メモリカードアクセス中(メモリカードの取り外し禁止)
消灯:メモリカードアイドル中(メモリカードの取り付けおよび取り外し可能)4 SD CARD コネクタ SDカードスロット SDカードスロット 5 RESET スイッチ
(ノンロック)装置のマニュアルリセットスイッチ※2 1秒押し:装置に障害が発生した場合などに行う※3
5秒押し:ログインユーザ名またはパスワードを忘れた場合に行う※46 ACH スイッチ
(ノンロック)BCUの系切替スイッチ※2 BCUを二重化している場合に,運用系と待機系とを切り替える※5 7 ACTIVE LED:緑 BCUの運用状態 緑点灯:運用系
消灯:待機系8 SYSTEM1 LED:緑/赤 装置の状態 緑点灯:動作可能
緑点滅:装置の部分障害検出
赤点灯:装置の障害検出9 SYSTEM2 LED 装置の状態 未サポートのため,常に消灯 10 CONSOLE コネクタ CONSOLEポート 運用端末接続用RS-232Cポート 11 AUX コネクタ AUXポート 運用端末接続用RS-232Cポート 12 MANAGEMENT コネクタ マネージメントポート 運用端末接続用10BASE-T/100BASE-TX/1000BASE-Tイーサネットポート 13 LINK LED:緑/橙 マネージメントポートの動作状態 緑点灯:リンク確立
橙点灯:障害検出
消灯:リンク障害※6,または運用停止中※714 T/R LED:緑 マネージメントポートの動作状態 緑点灯:パケット送受信中
消灯:パケットを送受信していない15 USB コネクタ USBポート 未サポートのため,使用できない 注※1 システム操作パネルからのinactivate操作,または運用端末からのコマンド実行でBCUの電源をOFFにできます。
注※2 スイッチはパネル表面より奥にあります。先の細いドライバなどを使用して押してください。
注※3 押す時間が1秒以下の場合はリセットされないことがあります。
注※4 再起動後は,ログインパスワードおよび装置管理者モードのパスワードが不要となります。また,ログインユーザ名「operator」によるログインを許可します。そのため,この方法で再起動する場合は注意が必要です。
注※5 運用系BCUのACHスイッチを押したときだけ系切替します。系切替後,新待機系BCUは再起動します。
注※6 ケーブルが抜けている場合も含みます。
注※7 コマンドの実行で運用を停止できます。
