コンフィグレーションガイド Vol.2
本装置内にはいくつかのキューがあります。各キューの動作状況および統計情報は，運用コマンドshow qos queueingおよびshow shaperで確認できます。
- ＜この項の構成＞
- (1) AX8608S，AX8304S，およびAX8308Sの装置内キューとフレームの流れ
- (2) AX8616SおよびAX8632Sの装置内キューとフレームの流れ
- (3) NIF種別ごとの装置内キューとフレームの流れ
- (4) PE-NIFで階層化シェーパを使用した場合の装置内キューとフレームの流れ【OP-SHPS】
(1) AX8608S，AX8304S，およびAX8308Sの装置内キューとフレームの流れ
装置内キューとフレームの流れを次に示します。

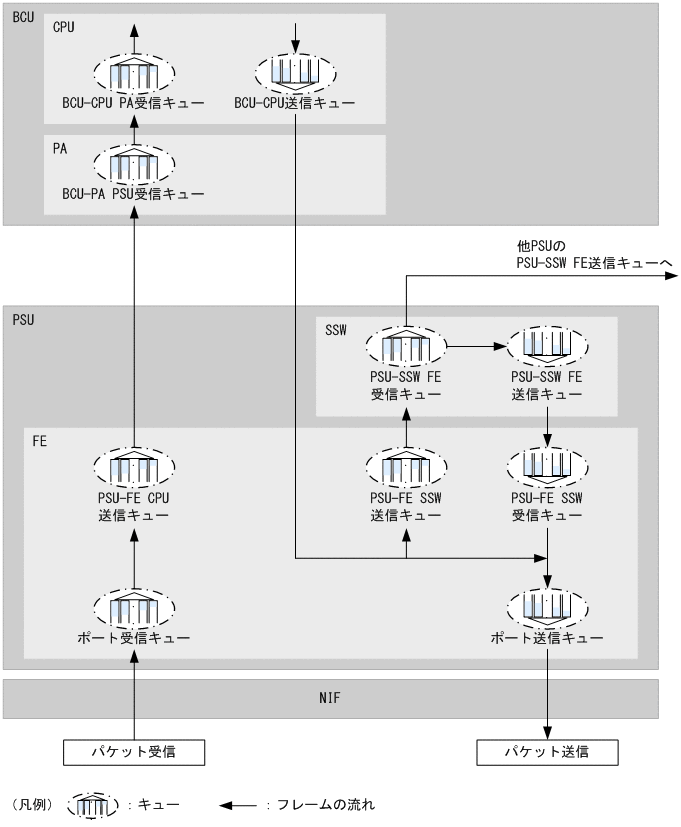

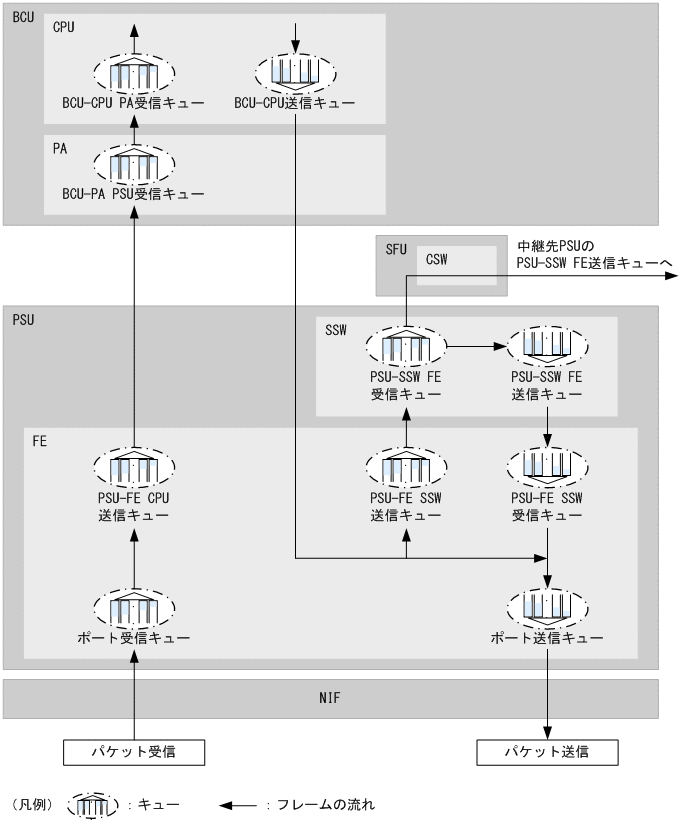

図20-1 AX8608SのPSU-11およびPSU-12，AX8304SおよびAX8308Sに搭載できるPSUでBCU-CPUを経由する場合

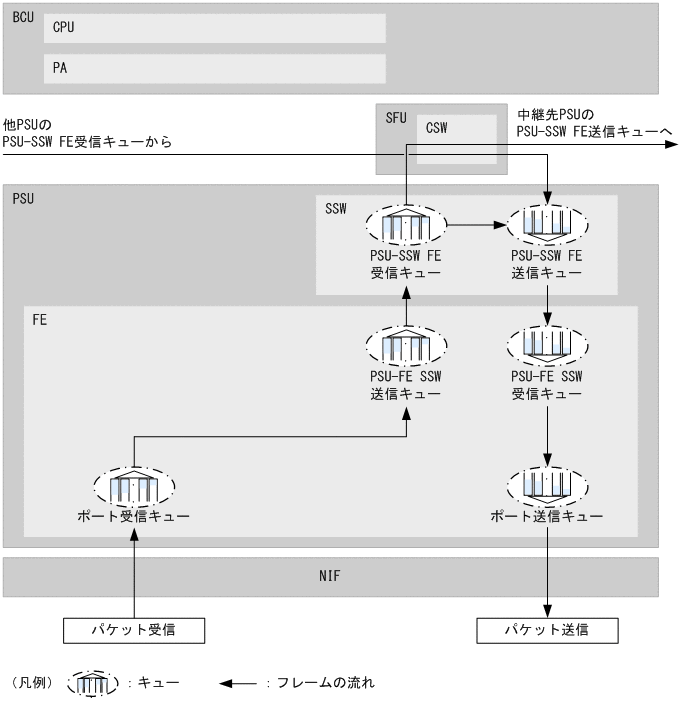

図20-2 AX8608SのPSU-11およびPSU-12，AX8304SおよびAX8308Sに搭載できるPSUでBCU-CPUを経由しない場合

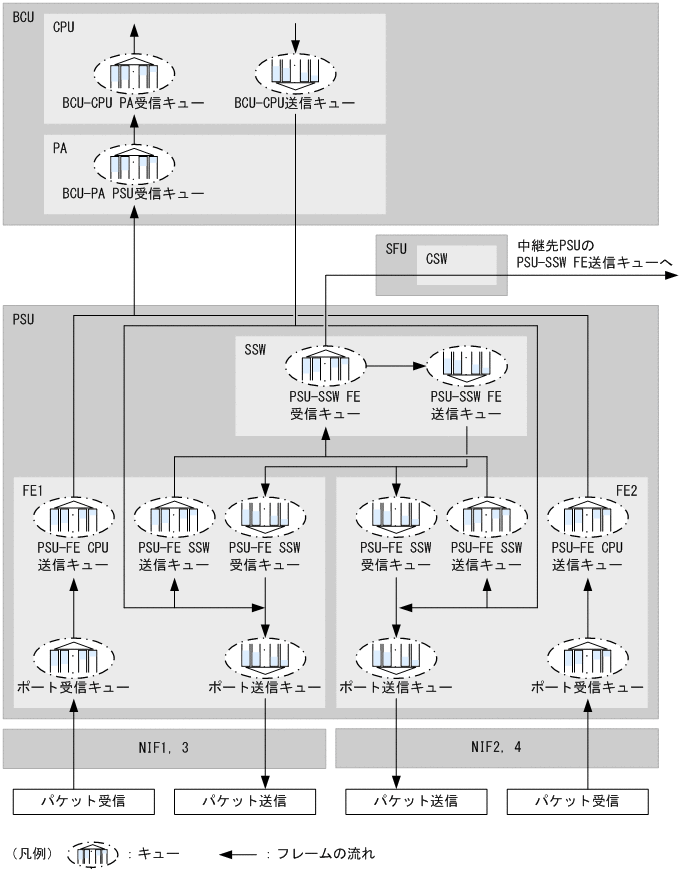

図20-3 AX8608SのPSU-21，PSU-22，およびPSU-23でBCU-CPUを経由する場合

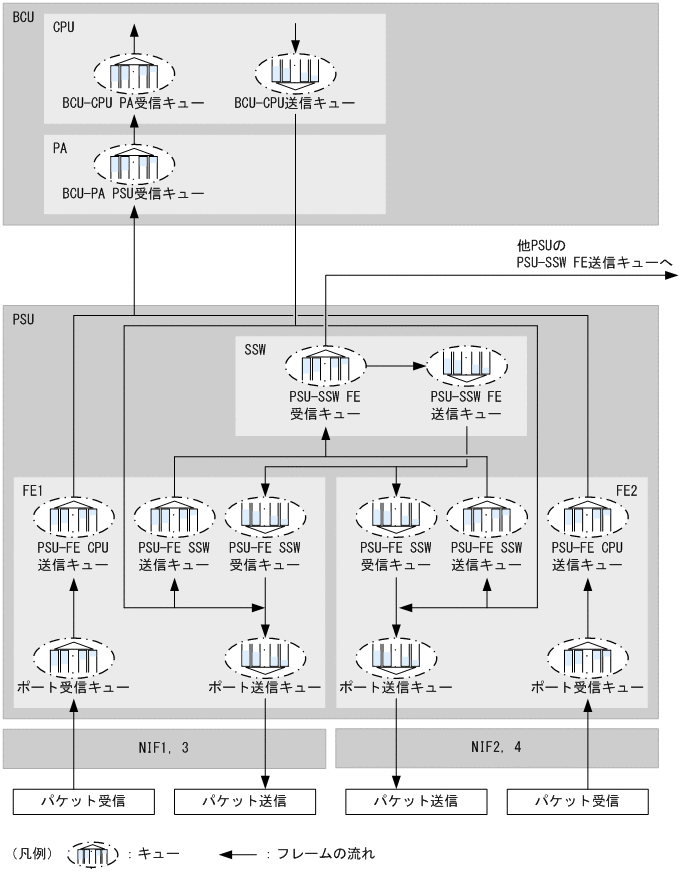

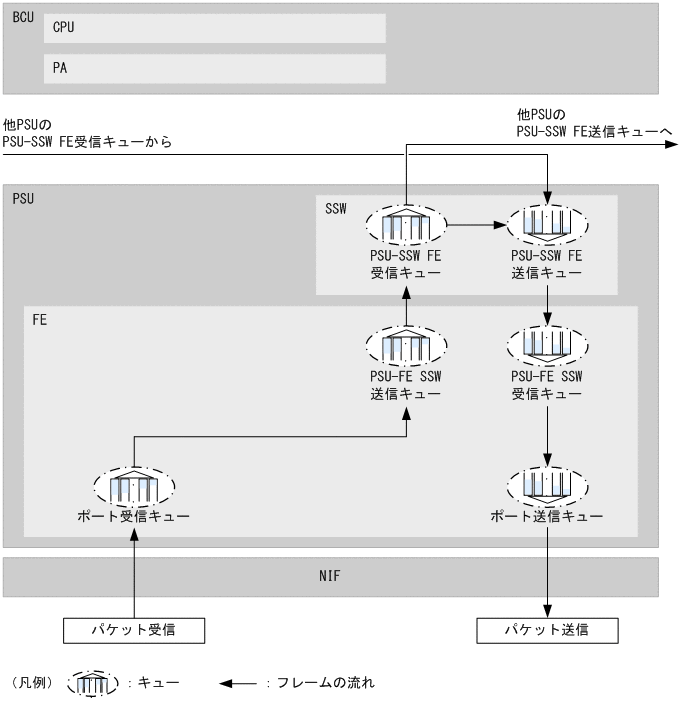

図20-4 AX8608SのPSU-21，PSU-22，およびPSU-23でBCU-CPUを経由しない場合
(2) AX8616SおよびAX8632Sの装置内キューとフレームの流れ
装置内キューとフレームの流れを次に示します。
図20-5 AX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由する場合
図20-6 AX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合
図20-7 AX8616SおよびAX8632SのPSU-21，PSU-22，およびPSU-23でBCU-CPUを経由する場合

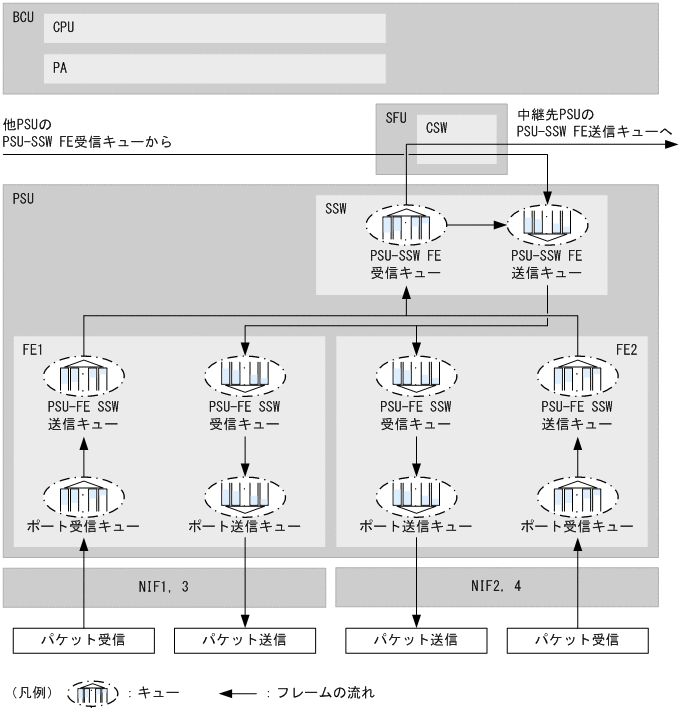

図20-8 AX8616SおよびAX8632SのPSU-21，PSU-22，およびPSU-23でBCU-CPUを経由しない場合
(3) NIF種別ごとの装置内キューとフレームの流れ
本装置では，NIF種別ごとに装置内キューの有無および装置内キューの実装部位が異なります。NIF種別ごとの装置内キューの実装部位を次の表に示します。
表20-1 NIF種別ごとの装置内キューの実装部位（1/3）
NIF種別 キュー種別 ポート受信キュー ポート送信キュー NIF FE受信キュー NIF FE送信キュー PSU-FE NIF受信キュー PSU-FE NIF送信キュー NL1G-12T FE FE − − − − NL1G-12S FE FE − − − − NL1GA-12S※ NIF NIF NIF NIF FE FE NL1G-24T − NIF − − FE FE NL1G-24S − NIF − − FE FE NLXG-6RS FE FE − − − − NLXGA-12RS※ NIF NIF NIF NIF FE FE NLXLG-4Q NIF NIF NIF NIF FE FE NLCG-1Q FE FE − − − − NMCG-1C FE FE − − − − 表20-2 NIF種別ごとの装置内キューの実装部位（2/3）
NIF種別 キュー種別 PSU-FE CPU送信キュー PSU-FE SSW受信キュー PSU-FE SSW送信キュー PSU-SSW FE受信キュー NL1G-12T FE FE FE SSW NL1G-12S FE FE FE SSW NL1GA-12S※ FE FE FE SSW NL1G-24T FE FE FE SSW NL1G-24S FE FE FE SSW NLXG-6RS FE FE FE SSW NLXGA-12RS※ FE FE FE SSW NLXLG-4Q FE FE FE SSW NLCG-1Q FE FE FE SSW NMCG-1C FE FE FE SSW 表20-3 NIF種別ごとの装置内キューの実装部位（3/3）
NIF種別 キュー種別 PSU-SSW FE送信キュー BCU-PA PSU受信キュー BCU-CPU PA受信キュー BCU-CPU送信キュー NL1G-12T SSW PA CPU CPU NL1G-12S SSW PA CPU CPU NL1GA-12S※ SSW PA CPU CPU NL1G-24T SSW PA CPU CPU NL1G-24S SSW PA CPU CPU NLXG-6RS SSW PA CPU CPU NLXGA-12RS※ SSW PA CPU CPU NLXLG-4Q SSW PA CPU CPU NLCG-1Q SSW PA CPU CPU NMCG-1C SSW PA CPU CPU （凡例） −：キューが存在しない
注※ このNIFはPE-NIFです。
NL1G-24T，NL1G-24S，NLXLG-4Q，およびPE-NIF以外のNIF搭載時の装置内キューとフレームの流れについては，「(1) AX8608S，AX8304S，およびAX8308Sの装置内キューとフレームの流れ」および「(2) AX8616SおよびAX8632Sの装置内キューとフレームの流れ」を参照してください。
AX8304SおよびAX8308SでNL1G-24TおよびNL1G-24Sを使用した場合の，装置内キューとBCU-CPUを経由しないフレームの流れを次の図に示します。

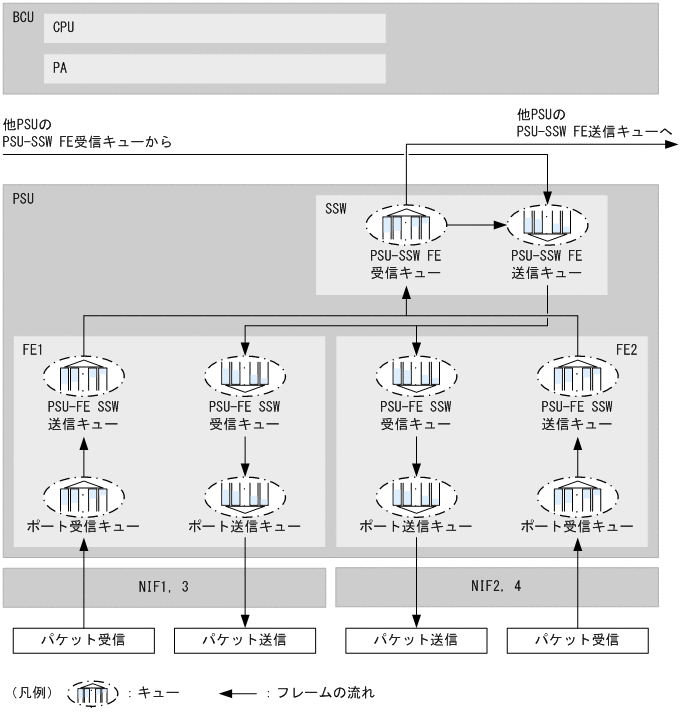

図20-9 AX8304SおよびAX8308SでNL1G-24TおよびNL1G-24S使用時にBCU-CPUを経由しない場合
AX8616SおよびAX8632SでNLXLG-4Qを使用した場合の，装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。
図20-10 NLXLG-4Q使用時にAX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合

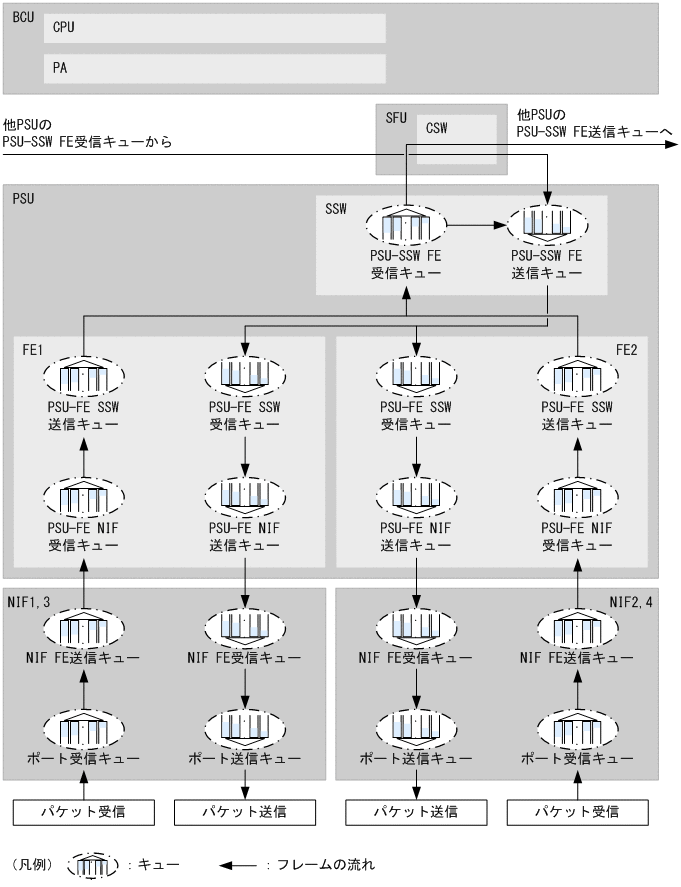

図20-11 NLXLG-4Q使用時にAX8616SおよびAX8632SのPSU-21，PSU-22，およびPSU-23でBCU-CPUを経由しない場合
AX8616SおよびAX8632SでPE-NIFを使用した場合の，装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。

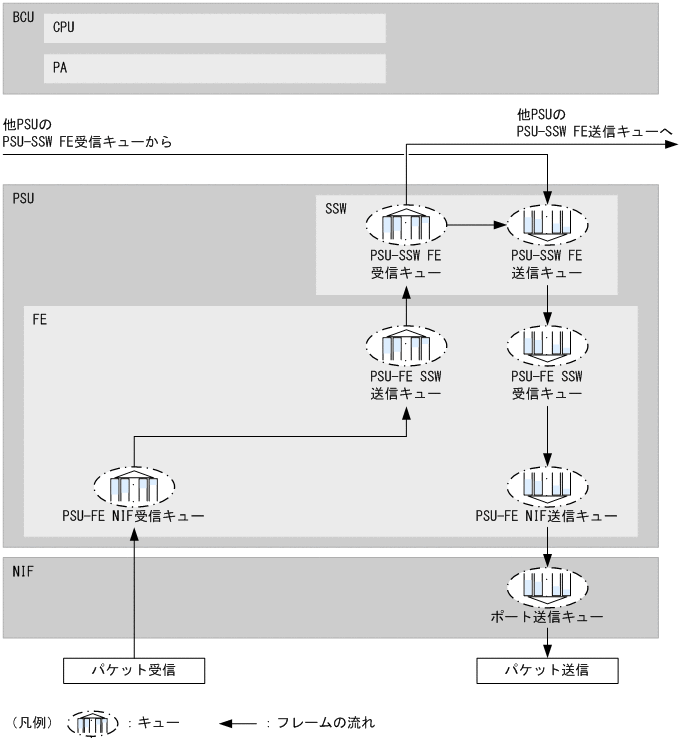

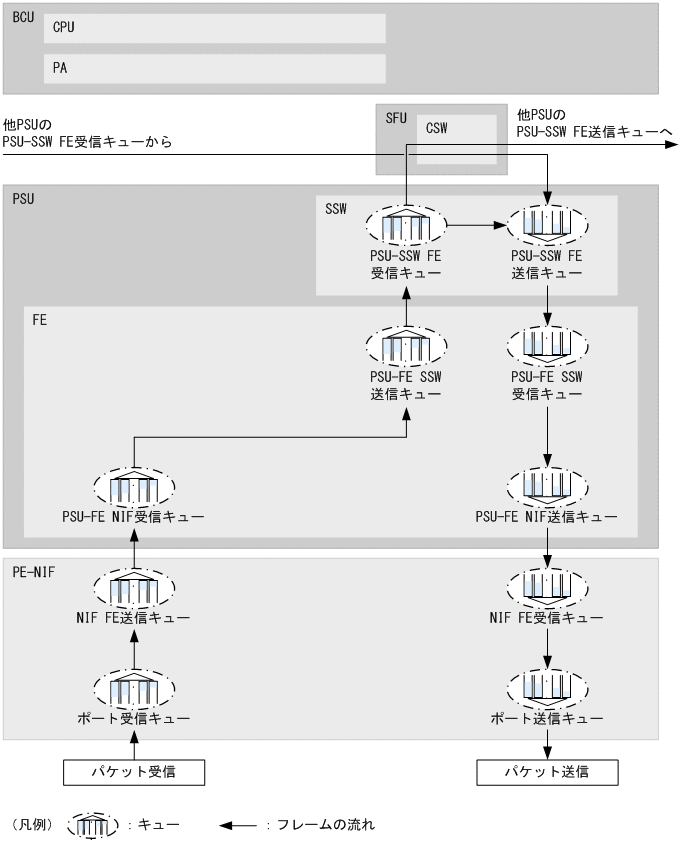

図20-12 PE-NIF使用時にAX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合

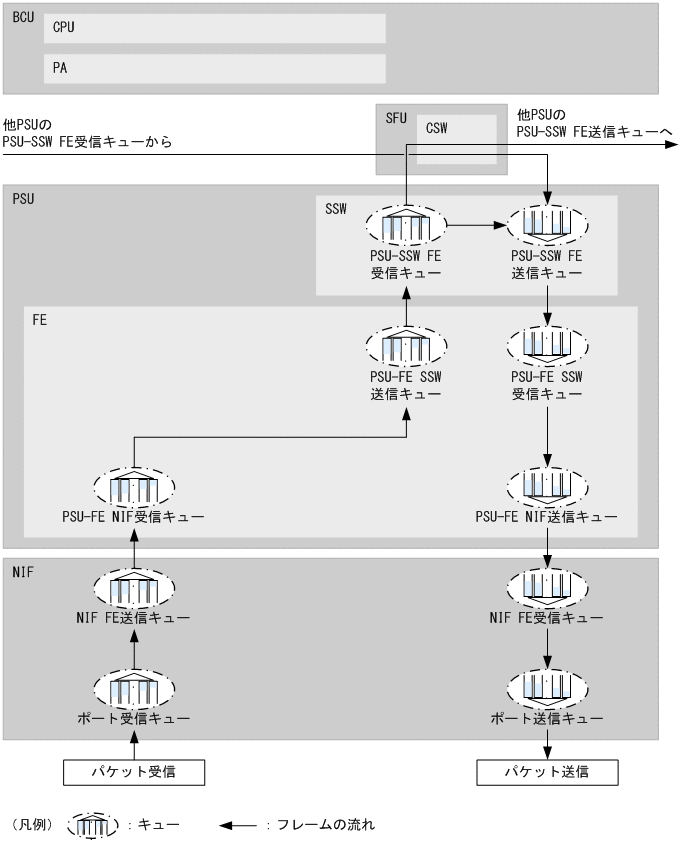

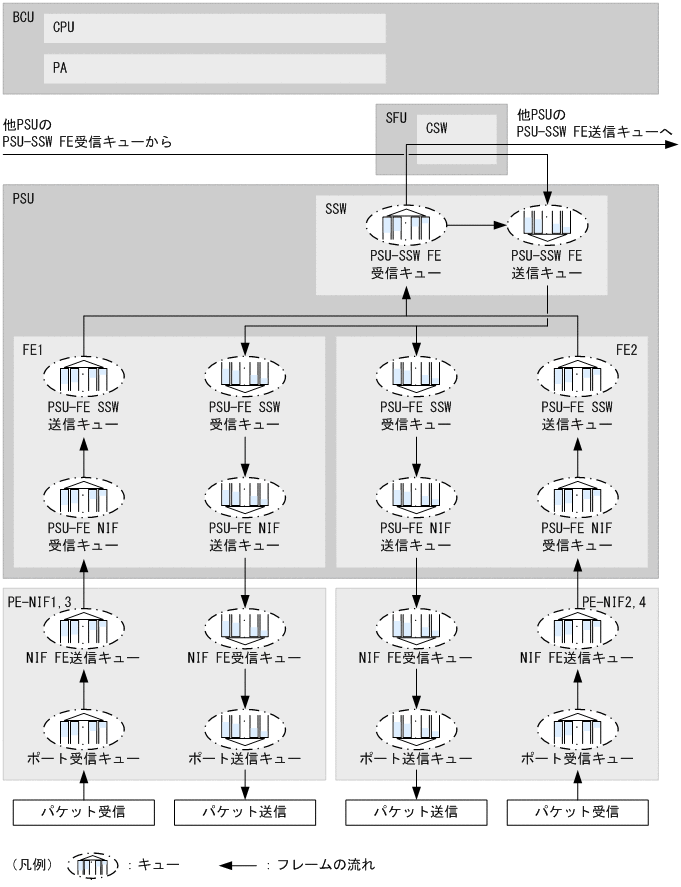

図20-13 PE-NIF使用時にAX8616SおよびAX8632SのPSU-21，PSU-22，およびPSU-23でBCU-CPUを経由しない場合
(4) PE-NIFで階層化シェーパを使用した場合の装置内キューとフレームの流れ【OP-SHPS】
PE-NIFで階層化シェーパを使用した場合は，ポートシェーパを使用した場合と比較して，次に示す装置内キューが異なります。
- ポートシェーパ使用時のポート送信キューは，階層化シェーパ使用時はユーザ送信キューとなる
例として，AX8616SおよびAX8632S，PSU-11およびPSU-12で，階層化シェーパを使用した場合の，装置内キューとBCU-CPUを経由しないフレームの流れを次に示します。
図20-14 PE-NIFで階層化シェーパ使用時にAX8616SおよびAX8632SのPSU-11およびPSU-12でBCU-CPUを経由しない場合
