19.1.10 帯域制御

階層化シェーパはシェーパユーザおよびポートの2階層で帯域を制御する機能ですが,各階層ではユーザ帯域制御およびポート帯域制御によって帯域を制御しています。

<この項の構成>
(1) ユーザ帯域制御
(2) ポート帯域制御
(3) 帯域制御のオプション動作

(1) ユーザ帯域制御

ユーザ帯域制御は,シェーパユーザ内のすべてのユーザ送信キューの送信帯域をシェーピングする機能です。ユーザ帯域制御の動作は,シェーパユーザの種類やNIFのシェーパモードによって異なります。

シェーパユーザごとのユーザ帯域制御の内容を次の表に示します。

表19-16 シェーパユーザごとのユーザ帯域制御

シェーパユーザ種別 内容
LLRLQユーザ 最大帯域を制限できます。
通常ユーザ 最低帯域を保証しつつ,最大帯域を制限できます。
LLPQの場合,LLPQの最大帯域も制限できます。
デフォルトユーザ 最大帯域を制限できます。

シェーパモードごとのユーザ帯域制御の設定条件を次の表に示します。

表19-17 シェーパモードごとのユーザ帯域制御の設定条件

シェーパモード シェーパユーザ種別 帯域制御パラメータの設定条件
RGQ LLRLQユーザ 最大帯域≦回線帯域※1
通常ユーザ 最大帯域≦回線帯域※1
最低帯域≦最大帯域※2
デフォルトユーザ 最大帯域≦回線帯域※1
LLPQ1,LLPQ4 LLRLQユーザ 最大帯域≦回線帯域※1
通常ユーザ 最大帯域≦回線帯域※1
LLPQ最大帯域≦最低帯域≦最大帯域※2※3
デフォルトユーザ 最大帯域≦回線帯域※1

注※1
回線速度とポート帯域のうち,小さい方を回線帯域とします。
例えば,ポート帯域を1Gbit/sで設定している場合,回線速度が10Gbit/sであれば回線帯域は1Gbit/sとなりますが,回線速度が100Mbit/sであれば回線帯域は100Mbit/sとなります。

注※2
最低帯域と最大帯域に異なる値を設定する場合は,次に示す条件をすべて満たすように設定してください。条件を満たさない場合,設定した最低帯域および最大帯域で送信しないことがあります。
・最低帯域は,最大帯域の1/2以下であること
・最低帯域と最大帯域の差を256kbit/s以上にすること
例えば,最大帯域が10Mbit/sの場合は,最低帯域を5Mbit/s以下にする必要があります。また,最大帯域が384kbit/sの場合は,最低帯域を128kbit/s以下にする必要があります。

注※3
LLPQ最大帯域と最低帯域に異なる値を設定する場合は,次に示す条件をすべて満たすように設定してください。条件を満たさない場合,設定したLLPQ最大帯域で送信しないことがあります。
・LLPQ最大帯域は,最低帯域の1/2以下であること
・LLPQ最大帯域と最低帯域の差を256kbit/s以上にすること
例えば,最低帯域が6Mbit/sの場合は,LLPQ最大帯域を3Mbit/s以下にする必要があります。また,最低帯域が384kbit/sの場合は,LLPQ最大帯域を128kbit/s以下にする必要があります。

帯域制御パラメータ(最大帯域,最低帯域,およびLLPQ最大帯域)の設定範囲を次の表に示します。

表19-18 帯域制御パラメータの設定範囲

帯域制御パラメータ 設定単位 設定範囲 刻み値
最大帯域
最低帯域
LLPQ最大帯域
G単位 1G〜10Gbit/s 1Gbit/s
M単位 1M〜10000Mbit/s 1Mbit/s
k単位 8k〜10000000kbit/s 1kbit/s

注※ 帯域値が8kbit/s〜1.6Mbit/sの場合,8kbit/sの倍数での設定を推奨します。

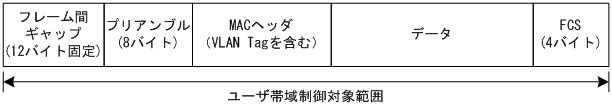

ユーザ帯域制御の対象となるフレームの範囲は,フレーム間ギャップからFCSまでです。ユーザ帯域制御の対象範囲を次の図に示します。

図19-6 ユーザ帯域制御の対象範囲

[図データ]

(2) ポート帯域制御

ポート帯域制御は,ユーザ帯域制御を実施したあとに該当ポート内のすべてのシェーパユーザの合計帯域を,指定した送信帯域にシェーピングする機能です。この制御を使用して,広域イーサネットサービスなどへ接続できます。

例えば,ポート帯域が10Gbit/sでISPとの契約帯域が4Gbit/sの場合,ポート帯域制御を使用して合計帯域を4Gbit/s以下に抑えてフレームを送信できます。

ポート帯域制御の設定範囲を次の表に示します。

表19-19 ポート帯域制御の設定範囲

設定単位 設定範囲 刻み値
G単位 1G〜10Gbit/s 1Gbit/s
M単位 1M〜10000Mbit/s 1Mbit/s
k単位 8k〜10000000kbit/s 1kbit/s

注※ 帯域値が8kbit/s〜1.6Mbit/sの場合,8kbit/sの倍数での設定を推奨します。


なお,ポート帯域制御の対象となるフレームの範囲は,ユーザ帯域制御と同じです。

(3) 帯域制御のオプション動作

階層化シェーパの帯域制御では,コンフィグレーションコマンドshaper port rate-optionによって,帯域を制御するオプション動作を設定できます。帯域制御のオプション動作で設定できるパラメータと,その動作内容を次の表に示します。

表19-20 帯域制御のオプション動作のパラメータおよび動作

パラメータ 動作 用途
exclude-4-byte フレーム長から4バイトを差し引いた値を基に帯域を制御します。 エッジスイッチで,VLAN Tagが2段以上付いたフレームの1段目のVLAN Tag(4バイト)を差し引いて帯域を制御します。

注※ 運用コマンドで表示する統計情報(バイト数統計)は,実際のフレーム長で表示します。
