6.3.2　アクセスポートのPVST+

＜この項の構成＞

(1)　解説

(2)　アクセスポートでシングルスパニングツリーを混在させた場合

(1)　解説

シングルスパニングツリーを使用している装置，または装置で一つのツリーを持つシングルスパニングツリーに相当する機能をサポートしている装置（以降，単にシングルスパニングツリーと表記します）とPVST+を使用してネットワークを構築できます。シングルスパニングツリーで運用している装置をエッジスイッチ，本装置をコアスイッチに配置して使用します。このようなネットワークを構築することで，次のメリットがあります。

• エッジスイッチに障害が発生しても，ほかのエッジスイッチにトポロジ変更の影響が及ばない。
• コアスイッチ間でロードバランスができる。

シングルスパニングツリーとは，アクセスポートで接続できます。構成例を次の図に示します。この例では，エッジスイッチでシングルスパニングツリーを動作させ，コアスイッチでPVST+を動作させています。コアスイッチではエッジスイッチと接続するポートをアクセスポートとしています。各エッジスイッチはそれぞれ単一のVLANを設定しています。

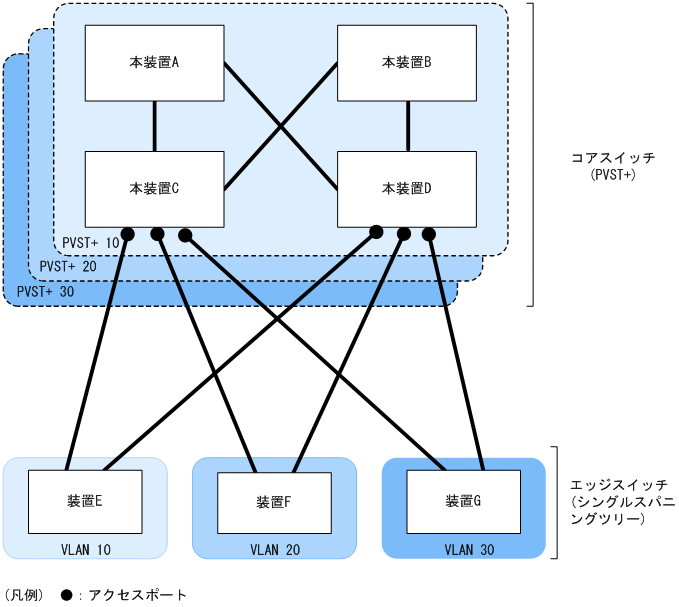

図6-6　シングルスパニングツリーとの接続

この例では，装置Eで障害が発生しても，コアスイッチ側をPVST+で動作させているため，装置Fおよび装置Gにトポロジ変更通知が波及しません。

(2)　アクセスポートでシングルスパニングツリーを混在させた場合

PVST+とシングルスパニングツリーを混在して設定している場合，アクセスポートでは，シングルスパニングツリーは停止状態（Disable）になります。
