コンフィグレーションガイド Vol.2
この項では，VLANの概要を説明します。
- ＜この項の構成＞
- (1) VLANの種類
- (2) ポート種別
- (3) ポートのネイティブVLAN
- (4) VLAN判定のアルゴリズム
(1) VLANの種類
本装置がサポートするVLANの種類を次の表に示します。
表3-1 サポートするVLANの種類
項目 概要 ポートVLAN ポートおよびチャネルグループでVLANのグループを分けます。 装置の初回起動時，各ポートはVLANに所属しません。そのため，必要に応じてVLANのコンフィグレーションを設定してください。
(2) ポート種別
使用するVLANの種類に応じて各ポートの種別を設定する必要があります。ポート種別を次の表に示します。
表3-2 ポート種別
ポート種別 概要 使用するVLAN アクセスポート ポートVLANでUntaggedフレームを扱います。
このポートでは，すべてのUntaggedフレームを一つのポートVLANで扱います。ポートVLAN トランクポート すべての種類のVLANでTaggedフレームを扱います。
このポートでは，VLAN TagによってVLANを決定します。すべての種類のVLAN トンネリングポート VLANトンネリングのポートVLANで，UntaggedとTaggedを区別しないでフレームを扱います。このポートでは，すべてのフレームを一つのポートVLANで扱います。 ポートVLAN アクセスポートはUntaggedフレームを扱うポートです。このポートではTaggedフレームを扱えません。Taggedフレームを受信したときは廃棄して，また送信もしません。
Taggedフレームはトランクポートでだけ扱えます。トランクポートのUntaggedフレームはネイティブVLANが扱います。
トンネリングポートは，VLANトンネリングをするポートです。このポートではUntaggedフレームとTaggedフレームを区別しません。
(3) ポートのネイティブVLAN
トランクポートでUntaggedフレームを受信する場合，ポートごとに作成済みのポートVLANを一つネイティブVLANに設定します。このVLANを，ポートのネイティブVLANと呼びます。
(4) VLAN判定のアルゴリズム
フレームを受信したとき，受信したフレームのVLANを判定します。VLAN判定のアルゴリズムを次の図に示します。

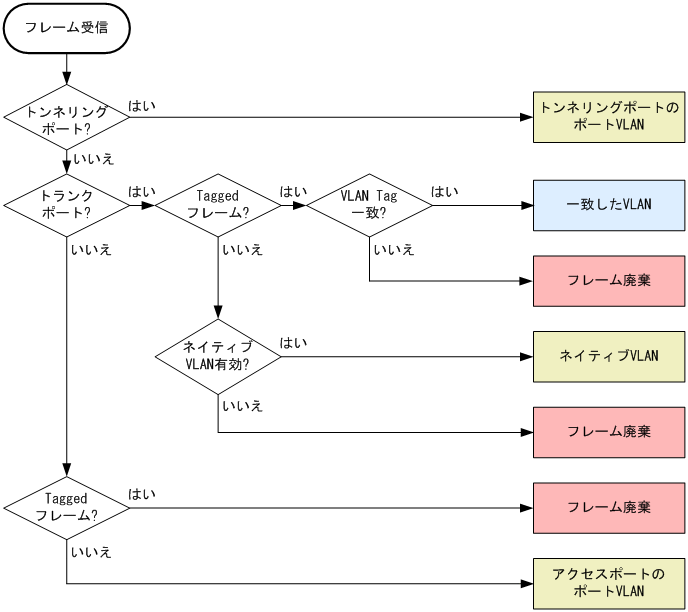

図3-1 VLAN判定のアルゴリズム
