19.3.1　スタンバイリンク機能

＜この項の構成＞

(1)　解説

(2)　スタンバイリンクの選択方法

(3)　スタンバイリンクのモード

(4)　スタンバイリンクの各モードでのチャネルグループ状態

(1)　解説

チャネルグループ内にあらかじめ待機用のポートを用意しておき，運用中のポートで障害が発生したときに待機用のポートに切り替えることによって，グループとして運用するポート数を維持する機能です。この機能を使用すると，障害時に帯域の減少を防げます。

スタンバイリンク機能は，スタティックリンクアグリゲーションだけで使用できます。

(2)　スタンバイリンクの選択方法

コンフィグレーションでチャネルグループとして運用する最大ポート数を設定します。グループに所属するポートのうち，設定した最大ポート数を超えた分のポートが待機用ポートになります。

待機用ポートは，まずコンフィグレーションで設定するポート優先度，次にNIF番号およびポート番号の順で，選択優先度の高い順に決定されます。つまり，ポート優先度が同じ場合は，NIF番号，ポート番号の順に判断します。待機用ポートの決定基準を，選択優先度の高い順に次に示します。

1. ポート優先度
   優先度の値の大きいポートから待機用ポートとして選択されます。

2. NIF番号
   NIF番号の大きい順に待機用ポートとして選択されます。

3. ポート番号
   ポート番号の大きい順に待機用ポートとして選択されます。

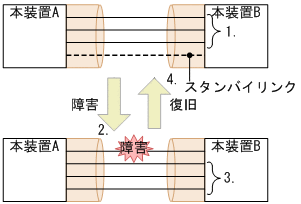

スタンバイリンク機能の構成例を次の図に示します。この例では，グループに所属するポート数を4，運用する最大ポート数を3としています。

図19-4　スタンバイリンク機能の構成例

1. 4ポートのチャネルグループに対して，3ポートの使用を設定します。
2. リンク障害が発生しました。
3. スタンバイリンクを使用して，帯域減なしでリンクアグリゲーションを運用します。
4. リンク障害が復旧しました。

(3)　スタンバイリンクのモード

スタンバイリンク機能には，次に示す二つのモードがあります。

• リンクダウンモード
  スタンバイリンクをリンクダウン状態にします。この機能は本装置だけに設定してください。スタンバイリンク機能をサポートしていない対向装置も待機用ポートにできます。

• 非リンクダウンモード
  スタンバイリンクをリンクダウン状態にしないで，送信だけを停止します。リンクアップ状態のため，待機用ポートでも障害を監視できます。また，待機用ポートは送信だけを停止して，受信は行います。スタンバイリンク機能をサポートしていない対向装置とも接続できます。


(4)　スタンバイリンクの各モードでのチャネルグループ状態

リンクダウンモードを使用している場合，集約ポートが一つの状態でそのポートで障害が発生すると，待機用ポートに切り替わるときにチャネルグループがいったんDOWNになります。非リンクダウンモードの場合，DOWNにならないで待機用ポートを使用します。

集約ポートが一つの状態とは，次に示すどちらかの状態です。

• コンフィグレーションコマンドmax-active-portで1を設定している状態。
• 異速度混在モードを未設定で，最高速のポートが一つだけ，そのほかのポートが一つ以上ある状態。
