19.1.2　リンクアグリゲーションの構成

＜この項の構成＞

(1)　ポートの追加および削除

(2)　ポートの集約および離脱

(3)　チャネルグループのUPおよびDOWN

(4)　切り替えおよび切り戻し

(5)　構成例

(1)　ポートの追加および削除

チャネルグループを構成するポートは，コンフィグレーションで設定します。コンフィグレーションによるポートの設定を追加，コンフィグレーションによるポートの削除を削除と呼びます。

• 追加（add）：チャネルグループ内にポートを追加します。
• 削除（remove）：チャネルグループ内のポートを削除します。

(2)　ポートの集約および離脱

ポートをチャネルグループとして動作させることを集約，チャネルグループとしての動作からポートを除外することを離脱と呼びます。

• 集約（attach）：チャネルグループ内のポートを通信可能にします。
• 離脱（detach）：チャネルグループ内のポートを通信停止にします。

(3)　チャネルグループのUPおよびDOWN

チャネルグループ内のポートが一つでも集約されると，チャネルグループはUPとなります。UPになるとチャネルグループを使用して通信できます。

チャネルグループ内のポートがすべて離脱すると，チャネルグループはDOWNとなります。DOWNになるとチャネルグループを使用した通信が停止します。

(4)　切り替えおよび切り戻し

フレーム送信ポートは集約しているポートから選択します。フレーム送信ポートが障害などによって変更となる動作を切り替え，障害から復旧してフレーム送信ポートが元のポートに戻る動作を切り戻しと呼びます。

(5)　構成例

リンクアグリゲーションの構成例を次の図に示します。この例では四つのポートを集約しています。集約しているポートのうちの一つが障害となった場合には，チャネルグループから離脱して，残りのポートでチャネルグループとして通信を継続します。

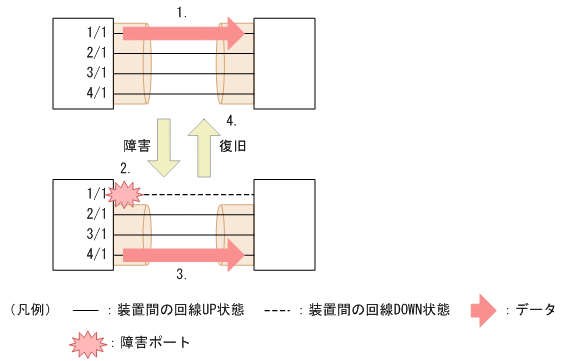

図19-1　リンクアグリゲーションの構成例

1. 4ポートを集約しています。フレームはポート1/1から送信します。
2. ポート1/1に障害が発生したため，チャネルグループから離脱します。また，フレーム送信ポートを切り替えます。
3. 離脱したポート1/1を除いた3ポートを集約しています。フレームはポート4/1から送信します。
4. ポート1/1が障害から復旧したため，チャネルグループに集約します。また，フレーム送信ポートを切り戻します。
