2.2.1　AX8600Sハードウェア

本装置は，PS，PSINPUT，FAN，BCU，SFU（AX8608Sでは不要），PSUおよびNIFで構成されています。ハードウェアの構成を次に示します。

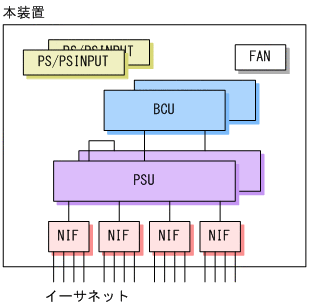

図2-6　AX8608Sのハードウェアの構成

[図データ]

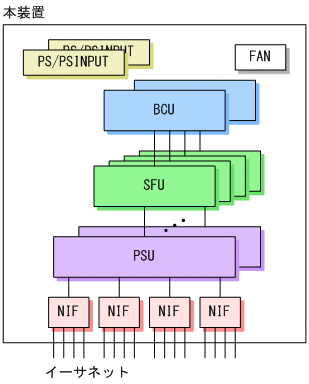

図2-7　AX8616SおよびAX8632Sのハードウェアの構成

[図データ]

＜この項の構成＞
(1)　PS（電源機構）とPSINPUT（電源入力機構）
(2)　FAN
(3)　BCU（基本制御機構）
(4)　SFU（スイッチファブリック機構）
(5)　PSU（パケットスイッチング機構）
(6)　NIF（ネットワークインタフェース機構）

(1)　PS（電源機構）とPSINPUT（電源入力機構）

PSとPSINPUTは，外部供給電源から本装置内で使用する直流電源を生成します。PSは電源部，PSINPUTは電源入力部です。それぞれAC電源とDC電源があります。

表2-1　PS機器一覧

略称 概略仕様
PS-A21 AC電源
AC100V/200V系
PS-D21 DC電源
DC-48V系

表2-2　PSINPUT機器一覧

略称 概略仕様
PSIN-A21 AC電源入力部
AC100V/200V系
PSINPUT1，3，5用
PSIN-A22 AC電源入力部
AC100V/200V系
PSINPUT2，4，6用
PSIN-D21 DC電源入力部
DC-48V系
PSINPUT1，3，5用
PSIN-D22 DC電源入力部
DC-48V系
PSINPUT2，4，6用

(2)　FAN

FANは装置内部を冷却するファンユニットです。

表2-3　ファンユニット一覧

略称 概略仕様
FAN-21 AX8616S用ファンユニット
FAN-22 AX8608S／AX8616S／AX8632S用ファンユニット

(3)　BCU（基本制御機構）

BCUは装置の共通部分で，装置全体の管理やルーティングプロトコルなどの処理をします。

表2-4　BCU機器一覧

略称 概略仕様
BCU-1S 基本制御部
メモリ8GB

(4)　SFU（スイッチファブリック機構）

SFUはPSUとPSUの間で，高速でパケットを送受信します。なお，AX8608Sは，2枚のPSUを直結してPSU間でパケットを送受信する構造のため，SFUは搭載不要です。

表2-5　SFU機器一覧

略称 概略仕様
SFU-M1 AX8616S用スイッチファブリック部
SFU-L1 AX8632S用スイッチファブリック部

(5)　PSU（パケットスイッチング機構）

PSUは，ハードウェアによるルーティング，フィルタリング，QoS制御などで，高速なIPフォワーディングとQoSを実現します。また，PSUの種別によって実装されるFE（フォワーディングエンジン）の数が異なります。

表2-6　PSU機器一覧

略称 FE数 概略仕様
PSU-11 1 パケットスイッチングプロセッサ11
PSU-12 1 パケットスイッチングプロセッサ12
PSU-21 2 パケットスイッチングプロセッサ21
PSU-22 2 パケットスイッチングプロセッサ22
PSU-23 2 パケットスイッチングプロセッサ23

(6)　NIF（ネットワークインタフェース機構）

NIFは各種メディア対応のインタフェース制御部で，複数の種類があり，物理レイヤを処理します。

表2-7　NIF機器一覧

略称 概略仕様 サイズ
NL1G-12T 10/100/1000Mbit/sイーサネット12回線 シングルハーフ
NL1G-12S 1Gbit/sイーサネット12回線　SFP シングルハーフ
NL1GA-12S 1Gbit/sイーサネット12回線　SFP
（PE-NIF）		 シングルハーフ
NLXG-6RS 1/10Gbit/sイーサネット6回線　SFP/SFP+※1 シングルハーフ
NLXGA-12RS 1/10Gbit/sイーサネット12回線　SFP/SFP+※2
（PE-NIF）		 シングルハーフ
NLXLG-4Q 40Gbit/sイーサネット4回線　QSFP+ シングルハーフ
NLCG-1Q 100Gbit/sイーサネット1回線　QSFP28 シングルハーフ
NMCG-1C 100Gbit/sイーサネット1回線　CFP シングルフル

注※1
同一のNIFにSFPとSFP+の両方を収容する場合，ポート1〜4を同一の回線速度，ポート5，6を同一の回線速度にして使用してください。

注※2
同一のNIFにSFPとSFP+の両方を収容する場合，SFPはポート12から降順で連続するポート番号，SFP+はポート1から昇順で連続するポート番号で使用してください。
