2.1.3　装置の外観

各モデルの装置外観図を次に示します。

＜この項の構成＞
(1)　AX8608S
(2)　AX8616S
(3)　AX8632S
(4)　AX8304S
(5)　AX8308S

(1)　AX8608S

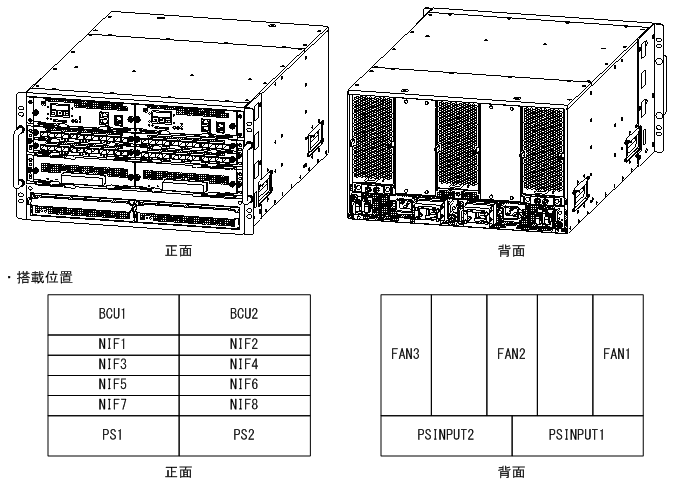

図2-1　AX8608Sモデル

[図データ]

(2)　AX8616S

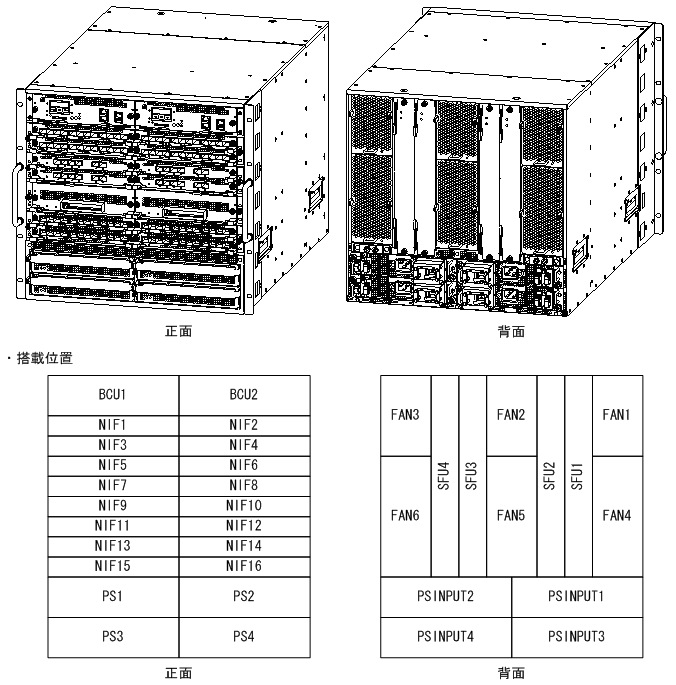

図2-2　AX8616Sモデル

[図データ]

(3)　AX8632S

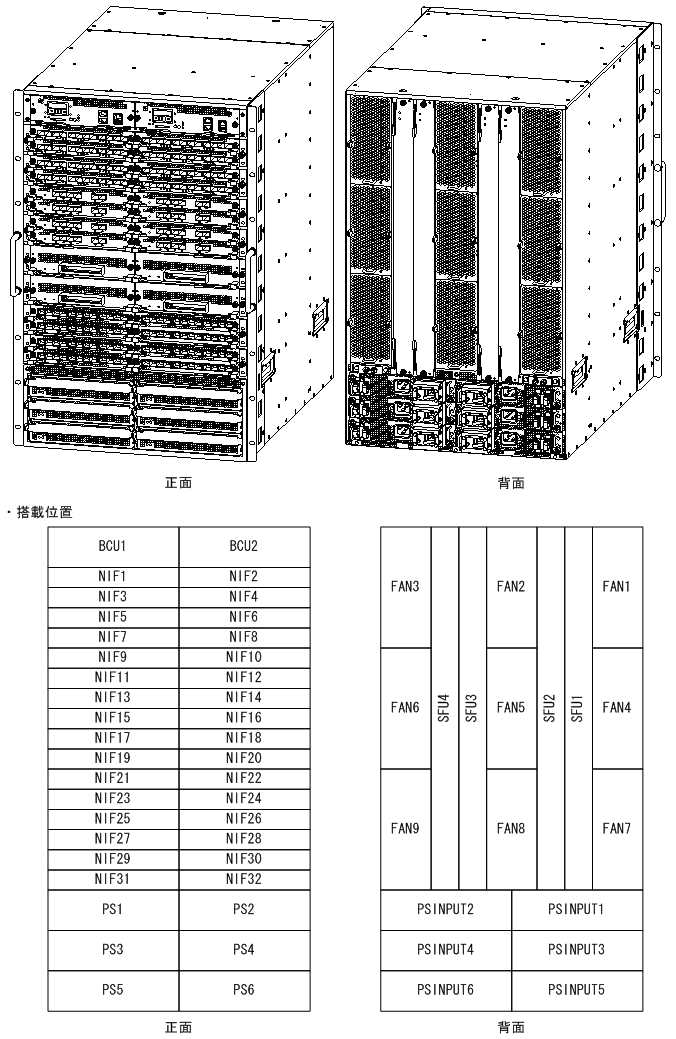

図2-3　AX8632Sモデル

[図データ]

(4)　AX8304S

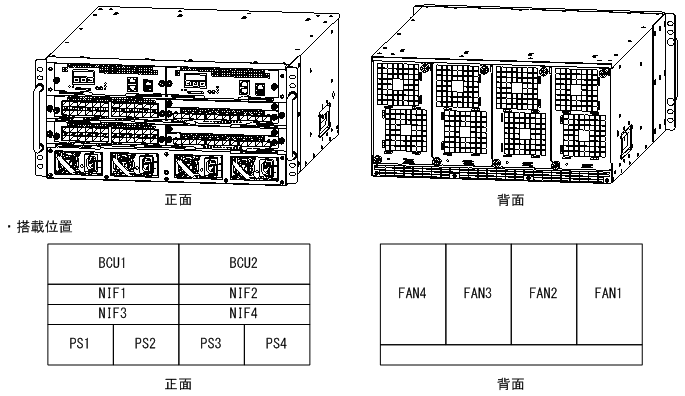

図2-4　AX8304Sモデル

[図データ]

(5)　AX8308S

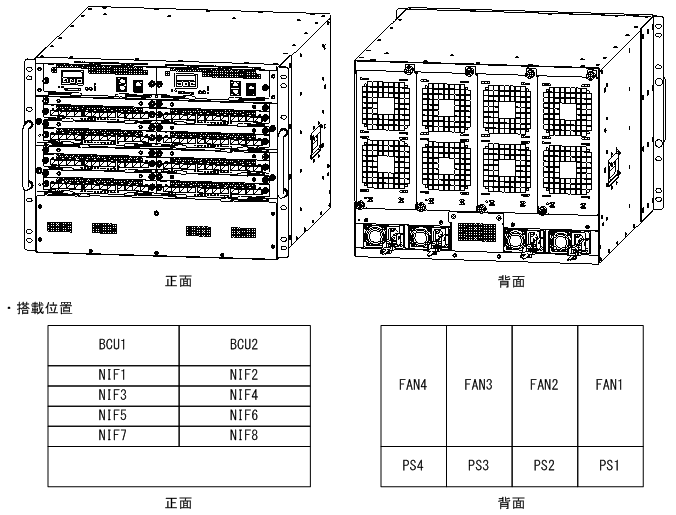

図2-5　AX8308Sモデル

[図データ]
