25.1.4　IPv4 PIM-SM/PIM-SSM動作インタフェースの設定

［設定のポイント］
マルチキャストルーティング機能を動作させるインタフェースには，PIM-SMまたはPIM-SSMを設定する必要があります。PIM-SMおよびPIM-SSMはインタフェースコンフィグレーションモードで設定します。
インタフェースのIPv4アドレスを10.1.1.1/24とした場合のPIM-SMおよびPIM-SSM構成例を次の図に示します。

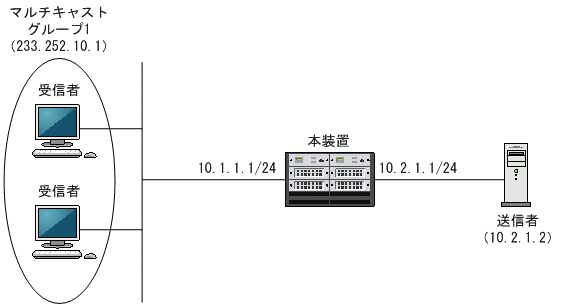

図25-1　PIM-SM/PIM-SSM構成例

[図データ]

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/1
    ポート1/1のコンフィグレーションモードに移行します。
    　
  2. (config-if)# ip address 10.1.1.1 255.255.255.0
    ポート1/1にIPv4アドレスを設定します。
    　
  3. (config-if)# ip pim sparse-mode
    ポート1/1にPIM-SMおよびPIM-SSMを設定します。
