コンフィグレーションガイド Vol.3

10.2.4　VRF構成での設定

［設定のポイント］

VRF構成では，VRFごとにサーバを用意します。VRF IDが異なる場合，サーバのIPアドレスが同じでも別のサーバとして扱われます。

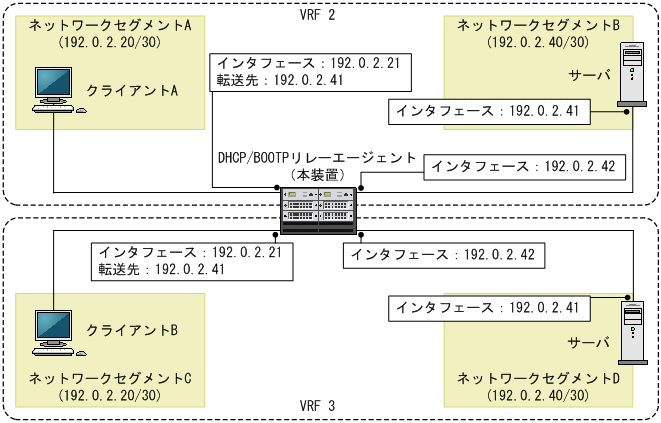

図10-10　VRF構成

［コマンドによる設定］

1. (config)# vrf definition 2
   (config-vrf)# exit
   (config)# interface gigabitethernet 1/5
   (config-if)# vrf forwarding 2
   (config-if)# ip address 192.0.2.21 255.255.255.252
   (config-if)# exit
   あらかじめ，VRFとクライアント側インタフェース（VRF 2）のVRF ID，IPアドレスを設定しておきます。
   　

2. (config)# interface gigabitethernet 1/7
   (config-if)# vrf forwarding 2
   (config-if)# ip address 192.0.2.42 255.255.255.252
   (config-if)# exit
   項番1と同様に，サーバへ転送するインタフェース（VRF 2）にもあらかじめVRF ID，IPアドレスを設定しておきます。
   　

3. (config)# vrf definition 3
   (config-vrf)# exit
   (config)# interface gigabitethernet 1/9
   (config-if)# vrf forwarding 3
   (config-if)# ip address 192.0.2.21 255.255.255.252
   (config-if)# exit
   項番1と同様に，VRFとクライアント側インタフェース（VRF 3）にもあらかじめVRF ID，IPアドレスを設定しておきます。
   　

4. (config)# interface gigabitethernet 1/11
   (config-if)# vrf forwarding 3
   (config-if)# ip address 192.0.2.42 255.255.255.252
   (config-if)# exit
   項番3と同様に，サーバへ転送するインタフェース（VRF 3）にもあらかじめVRF ID，IPアドレスを設定しておきます。
   　

5. (config)# interface gigabitethernet 1/5
   (config-if)# ip helper-address 192.0.2.41
   (config-if)# exit
   クライアントと接続するインタフェース（VRF 2）に，サーバ宛てDHCP/BOOTPパケットの転送先としてVRF 2側のサーバのIPアドレスを設定します。
   　

6. (config)# interface gigabitethernet 1/9
   (config-if)# ip helper-address 192.0.2.41
   (config-if)# exit
   クライアントと接続するインタフェース（VRF 3）に，サーバ宛てDHCP/BOOTPパケットの転送先としてVRF 3側のサーバのIPアドレスを設定します。
