12.1　QoS制御構造

ネットワークを利用したサービスの多様化に伴って，通信品質を保証しないベストエフォート型のトラフィックに加え，実時間型・帯域保証型のトラフィックが増加しています。本装置のQoS制御を使用することによって，トラフィック種別に応じた通信品質を提供できます。

本装置のQoS制御は，回線の帯域やキューのバッファ容量などの限られたネットワーク資源を有効に使用できます。アプリケーションごとに要求されるさまざまな通信品質を満たすために，QoS制御を使用してネットワーク資源を適切に分配します。

本装置のQoS制御の機能ブロックを次の図に示します。

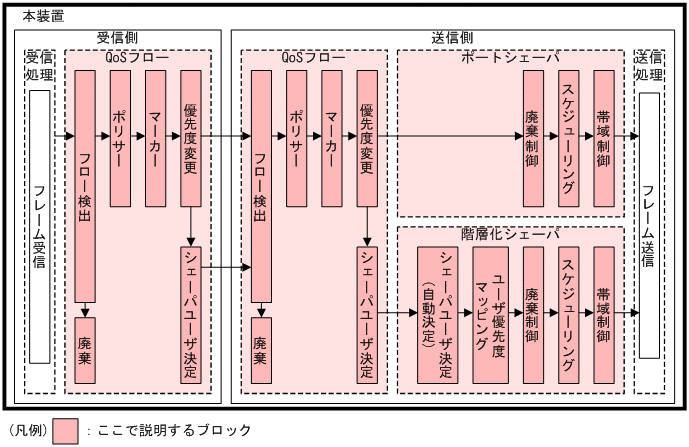

図12-1　本装置のQoS制御の機能ブロック

図に示したQoS制御の各機能ブロックの概要を次の表に示します。

表12-1　QoS制御の各機能ブロックの概要

機能部位		機能概要
QoSフロー	フロー検出	MACヘッダやプロトコル種別，IPアドレス，ポート番号などの条件に一致するフローを検出します。
	ポリサー	フローごとに帯域を監視して，帯域を超えたフローに対してペナルティを与えます。
	マーカー	VLAN Tagヘッダのユーザ優先度やIPヘッダのDSCPを書き換えます。
	優先度変更	フローに対して優先クラスや，廃棄されやすさを示す廃棄クラスを変更します。
	廃棄	フロー検出したフローを廃棄します。
	シェーパユーザ決定	フローごとに階層化シェーパユーザを決定します。
ポートシェーパ	廃棄制御	フレームの優先度とキューの状態に応じて，該当フレームをキューイングするか廃棄するかを制御します。
	スケジューリング	各キューからのフレームの出力順序を制御します。
	帯域制御	各ポートの出力帯域を制御します。
階層化シェーパ 【OP-SHPS】	シェーパユーザ決定（自動決定）	ランダム振り分けやVLAN IDマッピングによって，シェーパユーザを自動で決定します。
	ユーザ優先度マッピング	ユーザ優先度によってキュー番号を決定します。
	廃棄制御	フレームの優先度とキューの状態に応じて，該当フレームをキューイングするか廃棄するかを制御します。
	スケジューリング	各キューからのフレームの出力順序を制御します。
	帯域制御	各ポートの出力帯域を制御します。さらに，シェーパユーザごとに出力帯域を制御します。

QoSフローでは，フロー検出したフローに対してポリサー，マーカー，優先度変更，シェーパユーザ決定，または廃棄を実施します。

ポートシェーパでは，フレームの優先度に基づいて廃棄制御，スケジューリングおよび送信時の帯域制御を実施します。

階層化シェーパでは，上記の動作に加えて，シェーパユーザ決定，およびユーザ優先度マッピングを実施します。【OP-SHPS】
