1.1.1 AX8600Rの障害解析
運用中に障害が発生したとき，装置を目視で直接確認できる場合には，「1.2 トラブルシュート」の内容に従ってトラブルシュートしてください。装置を目視で直接確認できない場合でも，リモート運用端末から運用コマンドで装置のLEDを確認すると，装置を目視できる場合と同様にトラブルシュートできます。

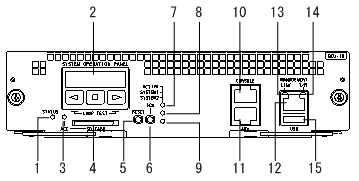

装置の状態は，BCUに表示されます。BCUのLEDについて，「図1‒1 正面パネルのレイアウト例」および「表1‒1 LED表示，スイッチ，コネクタ」に示します。なお，BCU以外のオプション機構（SFU，PRU，NIF，電源機構，ファンユニット）のLEDなどの情報は，「ハードウェア取扱説明書」を参照してください。
|
|
![[図データ]](./GRAPHICS/R8010020.GIF)
|
番号 |
名称 |
種類 |
LEDの表示対象， スイッチ／コネクタの種類 |
内容 |
|---|---|---|---|---|
|
1 |
STATUS |
LED：緑／赤 |
BCUの動作状態 |
緑点灯：動作可能 緑点滅：ソフトウェアロード中，またはreload stopコマンドの実行で停止中 赤点灯：障害検出 消灯：電源OFF※1 |
|
2 |
SYSTEM OPERATION PANEL |
液晶ディスプレイおよび操作キー |
システム操作パネル |
装置情報の表示や動作指示，障害情報を表示する（詳細は「コンフィグレーションガイド」参照） |
|
3 |
ACC |
LED：緑 |
メモリカードの状態 |
緑点灯：メモリカードアクセス中（メモリカードの取り外し禁止） 消灯：メモリカードアイドル中（メモリカードの取り付けおよび取り外し可能） |
|
4 |
SD CARD |
コネクタ |
SDカードスロット |
SDカードスロット |
|
5 |
RESET |
スイッチ （ノンロック） |
装置のマニュアルリセットスイッチ※2 |
1秒押し：装置に障害が発生した場合などに行う※3 5秒押し：ログインユーザ名またはパスワードを忘れた場合に行う※4 |
|
6 |
ACH |
スイッチ （ノンロック） |
BCUの系切替スイッチ※2 |
BCUを二重化している場合に，運用系と待機系とを切り替える※5 |
|
7 |
ACTIVE |
LED：緑 |
BCUの運用状態 |
緑点灯：運用系 消灯：待機系 |
|
8 |
SYSTEM1 |
LED：緑／赤 |
装置の状態 |
緑点灯：動作可能 緑点滅：装置の部分障害検出 赤点灯：装置の障害検出 |
|
9 |
SYSTEM2 |
LED |
装置の状態 |
未サポートのため，常に消灯 |
|
10 |
CONSOLE |
コネクタ |
CONSOLEポート |
運用端末接続用RS-232Cポート |
|
11 |
AUX |
コネクタ |
AUXポート |
運用端末接続用RS-232Cポート |
|
12 |
MANAGEMENT |
コネクタ |
マネージメントポート |
運用端末接続用10BASE-T/100BASE-TX/1000BASE-Tイーサネットポート |
|
13 |
LINK |
LED：緑／橙 |
マネージメントポートの動作状態 |
緑点灯：リンク確立 橙点灯：障害検出 消灯：リンク障害※6，または運用停止中※7 |
|
14 |
T/R |
LED：緑 |
マネージメントポートの動作状態 |
緑点灯：パケット送受信中 消灯：パケットを送受信していない |
|
15 |
USB |
コネクタ |
USBポート |
未サポートのため，使用できない |
注※1 システム操作パネルからのinactivate操作，または運用端末からのコマンド実行でBCUの電源をOFFにできます。
注※2 スイッチはパネル表面より奥にあります。先の細いドライバなどを使用して押してください。
注※3 押す時間が1秒以下の場合はリセットされないことがあります。
注※4 再起動後は，ログインパスワードおよび装置管理者モードのパスワードが不要となります。また，ログインユーザ名「operator」によるログインを許可します。そのため，この方法で再起動する場合は注意が必要です。
注※5 運用系BCUのACHスイッチを押したときだけ系切替します。系切替後，新待機系BCUは再起動します。
注※6 ケーブルが抜けている場合も含みます。
注※7 コマンドの実行で運用を停止できます。
