27.1.1 概要
イーサネットは企業内LANだけでなく広域網でも使われるようになってきました。これに伴って,イーサネットにSONETやATMと同等の保守管理機能が求められています。
CFMでは,次の主な三つの機能を使用して,レイヤ2ネットワークの保守管理を行います。
-
Continuity Check
管理ポイント間で,情報が正しく相手に届くか(到達性・接続性)を常時監視します。
-
Loopback
障害を検出したあと,Loopbackでルート上のどこまで到達するのかを特定します(ループバック試験)。
-
Linktrace
障害を検出したあと,Linktraceで管理ポイントまでのルートを確認します(レイヤ2ネットワーク内のルート探索)。

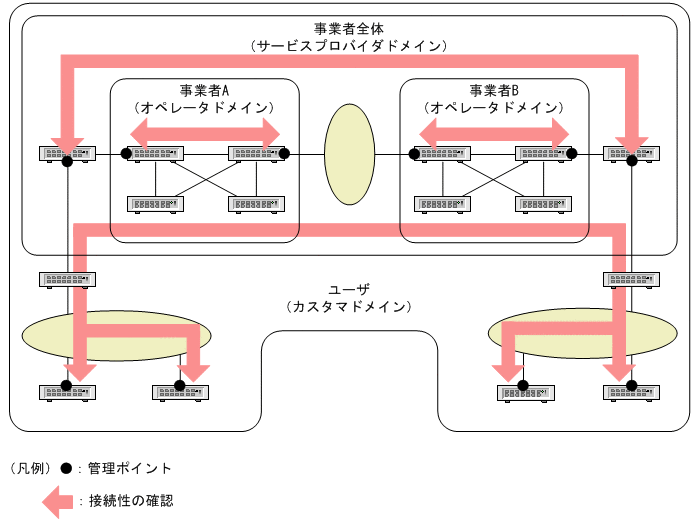

CFMの構成例を次の図に示します。
|
- 〈この項の構成〉
(1) CFMの機能
CFMにはIEEE802.1agとITU-T Y.1731の二つの規格があります。ITU-T Y.1731ではIEEE802.1agと同等の機能に,独自の機能を追加しています。本装置ではどちらの機能もサポートしています。それぞれの機能を次に示します。
機能名 |
説明 |
サポート |
---|---|---|
Continuity Check(CC) |
管理ポイント間の到達性の常時監視 |
○ |
Loopback |
ループバック試験 ping相当の機能をレイヤ2で実行します。 |
○ |
Linktrace |
ルート探索 traceroute相当の機能をレイヤ2で実行します。 |
○ |
RDI |
検出した障害をほかの管理ポイントに通知(CCの一部) |
○ |
(凡例) ○:サポート
機能名 |
説明 |
サポート |
---|---|---|
ETH-CC(CC) |
管理ポイント間の到達性の常時監視 |
○ |
ETH-LB(Loopback) |
ループバック試験 ping相当の機能をレイヤ2で実行します。 |
○ |
ETH-LT(Linktrace) |
ルート探索 traceroute相当の機能をレイヤ2で実行します。 |
○ |
ETH-RDI(RDI) |
検出した障害をほかの管理ポイントに通知 |
○ |
ETH-AIS |
下位ドメインの障害を上位ドメインに通知 |
△ |
ETH-LCK |
ETH-Testなどの試験のために障害検出を制御 |
△ |
ETH-Test |
フレームロスやビット誤りなどの詳細な測定 |
× |
ETH-APS |
高速(50msec)な障害切替 |
× |
ETH-MCC |
保守用信号チャネル |
× |
ETH-EXP |
実験用 |
× |
ETH-VSP |
ベンダー独自機能の実装用 |
× |
ETH-LM |
フレームロスの測定 |
× |
ETH-DM |
伝送遅延の測定 |
× |
ETH-CSF |
クライアントシグナル失敗 |
× |
ETH-SLM |
合成損失測定 |
× |
(凡例) ○:サポート △:受信だけサポート ×:未サポート
(2) CFMの構成
CFMを構成する要素を次に示します。
構成要素 |
説明 |
---|---|
ドメイン (Maintenance Domain) |
CFMを適用するネットワーク上の管理用のグループ |
ドメインレベル |
ドメインのレベル |
MA (Maintenance Association) |
ドメインを細分化して管理するグループ |
MAID (Maintenance Association IDentifier) |
MAの識別子 ドメイン名称,MA番号,MA名称から構成される識別子です。 |
MEP (Maintenance association End Point) |
管理終端ポイント ドメインの境界上のポートで,MA単位に設定します。また,CFMの各機能を実行するポートです。 MEPにはDown MEPとUp MEPがあります。 |
Down MEP |
CFM PDUを直接送受信するMEP |
Up MEP |
CFM PDUを直接送受信しないで,L2転送機能によってほかのポートで送受信するMEP |
MIP (Maintenance domain Intermediate Point) |
管理中間ポイント ドメインの内部に位置する管理ポイントです。 |
MP (Maintenance Point) |
管理ポイント MEPとMIPの総称です。 |
構成要素 |
説明 |
---|---|
MEG (Maintenance Entity Group) |
管理ポイントのグループ |
MEGレベル |
MEGのレベル |
MEG ID |
MEGの識別子 MEG名称から構成される識別子です。 |
MEP (Maintenance entity group End Point) |
管理終端ポイント 管理境界上のポートで,MEG単位に設定します。また,CFMの各機能を実行するポートです。 MEPにはDown MEPとUp MEPがあります。 |
Down MEP |
CFM PDUを直接送受信するMEP |
Up MEP |
CFM PDUを直接送受信しないで,L2転送機能によってほかのポートで送受信するMEP。 |
MIP (Maintenance entity group Intermediate Point) |
管理中間ポイント MEGの内部に位置する管理ポイントです。 |
サーバMEP |
ETH-AISの動作に必要なMEP MEPを設定すると自動設定されます。 |
IEEE802.1agとITU-T Y.1731の用語の対応を次の表に示します。
IEEE802.1agでの用語 |
ITU-T Y.1731での用語 |
本マニュアルでの用語 |
備考 |
---|---|---|---|
ドメイン |
− |
ドメイン |
本マニュアルでは同じMEGレベルのMEGの総称をドメインと呼びます。 |
ドメインレベル |
MEGレベル |
レベル |
− |
MA |
MEG |
MA |
本マニュアルではIEEE802.1ag,ITU-T Y.1731で共通の説明をする場合はMAと呼びます。 区別する場合は「IEEE802.1agのMA」のように呼びます。 |
MAID |
MEG ID |
MAID |
本マニュアルではIEEE802.1ag,ITU-T Y.1731で共通の説明をする場合はMAIDと呼びます。 区別する場合は「IEEE802.1agのMAID」のように呼びます。 |
MEP |
MEP |
MEP |
− |
Down MEP |
Down MEP |
Down MEP |
− |
Up MEP |
Up MEP |
Up MEP |
− |
MIP |
MIP |
MIP |
− |
MP |
− |
MP |
本マニュアルではMEPとMIPの総称をMPと呼びます。 |
− |
サーバMEP |
サーバMEP |
サーバMEPはITU-T Y.1731だけの機能です。 |
(凡例) −:該当なし
(3) サポート状況
CFMは,スイッチポートでは動作しません。
スイッチポートを除いた,本装置でのCFMの構成要素のサポート状況を次の表に示します。
本マニュアルでの用語 |
サポート状況 |
---|---|
ドメイン |
○ |
レベル |
○ |
MA |
○ |
MAID |
○ |
Down MEP |
○ |
Up MEP |
× |
MIP |
× |
サーバMEP |
○ |
(凡例) ○:サポート ×:未サポート
(4) 装置MACアドレス
CFMでは,装置MACアドレスを装置識別子として使用します。
