12.1.8 ボードの交換
電源をONにしたまま,システム操作パネルからボードの交換を指示できます。交換できるボードは,次のとおりです。
-
待機系BCU
-
SFU
-
PRU
-
NIF
電源をONにしたまま,各ボードを交換する手順の概略を次に示します。
-
システム操作パネルから「INACT」を選択および実行して,ボードをinactive状態にする
-
1.でinactive状態にしたボードの取り外し
-
交換用ボードの取り付け
-
システム操作パネルから「ACT」を選択および実行して,ボードをactive状態にする
ボード交換の詳細な手順は,「ハードウェア取扱説明書」を参照してください。
- 〈この項の構成〉
(1) inactivate/activate対象ボードの選択
- ボードをinactive状態にする場合
-
<ACTION>で「INACT」を選択して[ENTR]キーを押すと,inactive状態にするボードの選択画面を表示します。
- ボードをactive状態にする場合
-
<ACTION>で「ACT」を選択して[ENTR]キーを押すと,active状態にするボードの選択画面を表示します。
(2) ほかの情報表示の抑制
ボードの交換の動作を指示している間は,障害情報は表示しません。

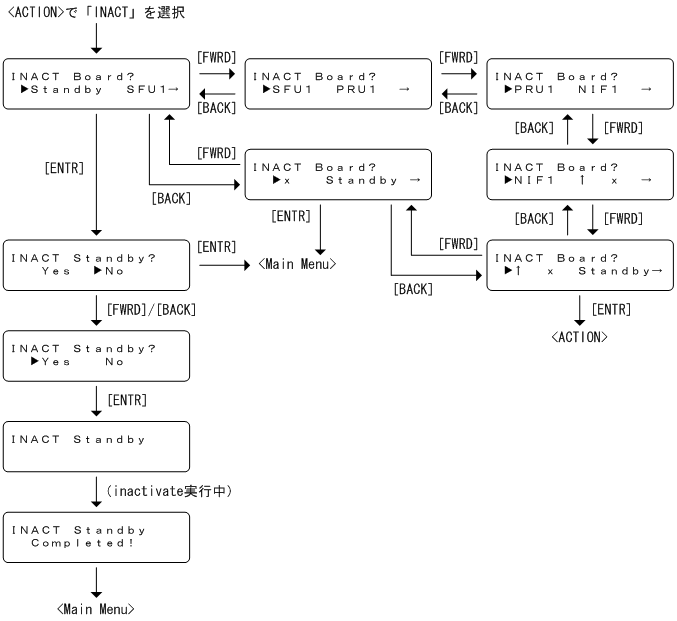

(3) inactivateの操作
|

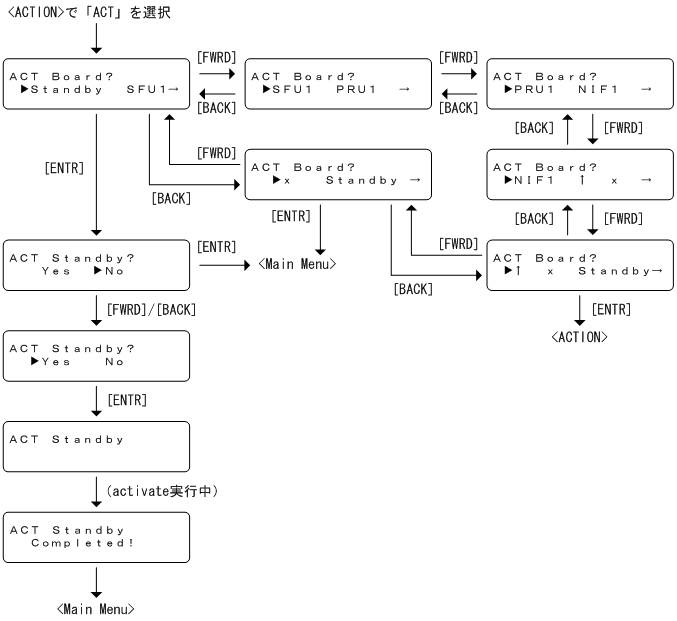

(4) activateの操作
|
(5) inactivate/activate対象ボードが存在しない場合の表示
<ACTION>で「INACT」を選択したときにinactivateできるボードが存在しない場合,“No Active Board”と3秒間表示したあと,自動的に<Main Menu>へ戻ります。
|
<ACTION>で「ACT」を選択したときにactivateできるボードが存在しない場合,“No Inactive Board”と3秒間表示したあと,自動的に<Main Menu>へ戻ります。
|
