30.1.3　BFDセッション

(1)　基本動作

本装置のBFDは，連携する機能からの要求に基づいて動作します。BFDを監視方法とするトラックをコンフィグレーションで設定し，さらにBFDと連携する機能に監視用のトラックをコンフィグレーションで設定します。こうすると，監視対象が決定した時点で，新しいBFDセッションの生成と確立を開始します。監視対象の決定方法はプロトコルに依存します。コンフィグレーションが変更されると，動作に反映します。また，コンフィグレーションが削除されると，BFDセッションも削除します。

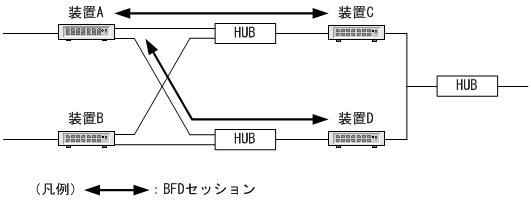

BFDの基本動作を次の図に示します。

図30‒1　BFDの基本動作

装置Aでは，装置Cと装置DをBFD監視対象として設定します。装置Cでは装置Aを，装置Dでも装置AをBFD監視対象として設定します。このとき，装置Aと装置C，装置Aと装置Dの間に，それぞれBFDセッションが生成されます。

(2)　BFDセッションの状態

生成されたBFDセッションは，状態に従って監視を開始します。BFDセッションの状態を次の表に示します。

表30‒2　BFDセッションの状態

状態	内容	説明
Down	ダウン	生成されたBFDセッションの初期状態，または対向装置を認識していない状態です。
Init	応答中	対向装置からDown状態のBFDパケットを受信して，自装置だけが監視対象を認識した過渡状態です。Init状態を経由しないで，直接Up状態になることもあります。
Up	確立	InitまたはUp状態のBFDパケットを受信して，互いに監視対象を認識した状態です。セッションが確立されて，BFD監視が有効になります。
AdminDown	管理的ダウン	ユーザまたはシステムによって，意図的にBFDセッションをダウンさせた状態です。BFDセッションの確立は抑止されていて，対向装置からAdminDown状態を通知されるとBFDセッションがダウンします。

BFDパケットには，送信側の装置の状態が含まれています。BFDパケット上の状態と受信側の装置の状態によって，BFDセッションの状態が決定します。

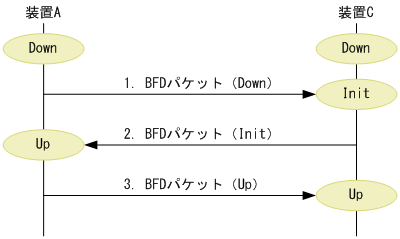

装置Aと装置C間のBFDセッションでの，状態遷移の例を次の図に示します。

図30‒2　BFDの状態遷移

1. 装置AおよびCはコンフィグレーションに従ってBFDセッションをDown状態で作成して，それぞれの対向装置へBFDパケット（Down）を一定の周期で送信します。

2. BFDパケット（Down）を受信した装置Cは，装置Aを認識したためInit状態へ遷移して，BFDパケット（Init）を一定の周期で送信します。BFDパケット（Init）を受信した装置Aは，Up状態へ遷移します。

3. 装置AはBFDパケット（Up）を一定の周期で送信します。BFDパケット（Up）を受信したInit状態の装置Cは，Up状態へ遷移します。

このように，両装置がUp状態となることでBFDセッションが確立したと見なされて，BFD監視が有効になります。

確立しているセッションでどちらかの装置がDown状態またはAdminDown状態になると，BFDパケットの受信によって対向装置もDown状態となって，BFDセッションはダウンします。

(3)　BFDセッションの共有

一つの監視対象に対して，生成されるBFDセッションは最大で一つです。同じ監視対象に対して複数のBFD監視が設定された場合，一つのBFDセッションを共有して監視します。

BFDセッションを共有する場合，監視間隔は次のように算出します。

• 最小送信間隔は最も短いものを選択します。

• 最小受信間隔は最も短いものを選択します。

• 検出乗数は最も小さいものを選択します。

なお，監視対象が同じ対向装置でも，宛先IPアドレスや送信インタフェースが一致しないときは共有しません。
