コンフィグレーションガイド Vol.3


26.2.3 MLDの動作

〈この項の構成〉

(1) MLDv1の動作

MLDv1メッセージを使用したMLDv1の動作を次に示します。

MLDv1マルチキャストグループの参加および離脱動作を次の図に示します。

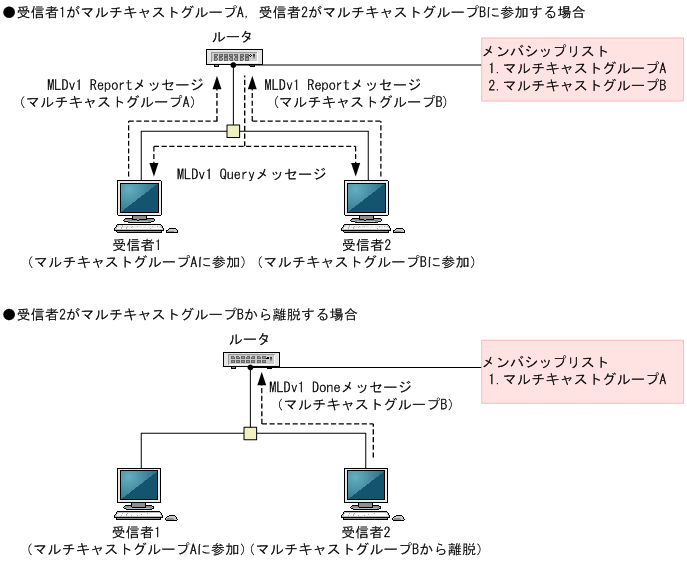

図26‒2 MLDv1マルチキャストグループの参加および離脱動作

[図データ]

(2) MLDv2の動作

MLDv2メッセージを使用したMLDv2の動作を次に示します。

MLDv2マルチキャストグループの参加および離脱動作を次の図に示します。

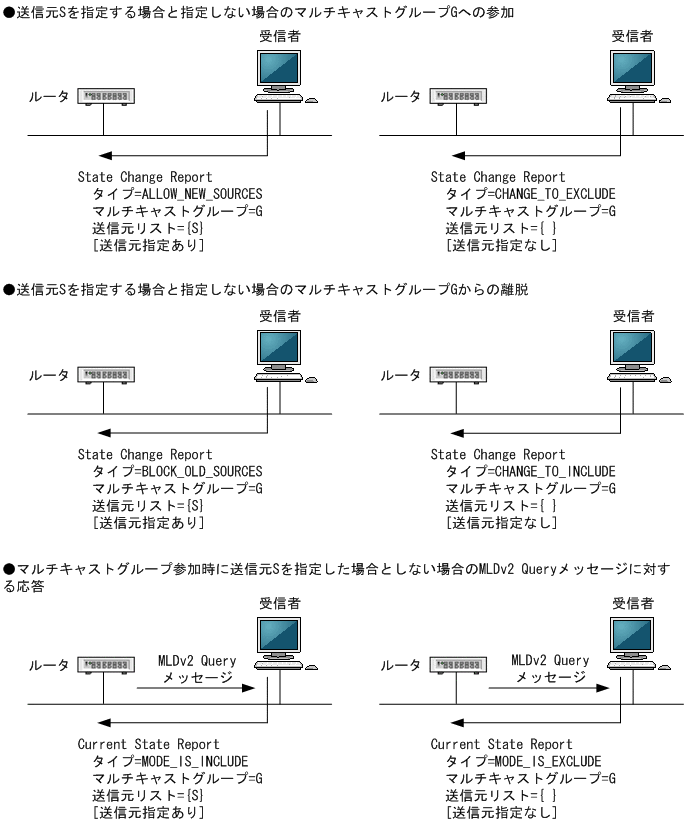

図26‒3 MLDv2マルチキャストグループの参加および離脱動作

[図データ]
