22.1.15 4バイトAS番号
- 〈この項の構成〉
(1) 概要
本装置ではコンフィグレーションで，自AS番号および接続先のピアのAS番号に4バイトAS番号を指定できます。4バイトAS番号は4バイトの10進数（整数）で表記し，65536〜4294967295の範囲で指定します。なお，4バイトAS番号は2バイトAS番号で指定できる範囲を含むため，設定できるAS番号の範囲は1〜4294967295となります。
接続先のピアが4バイトAS番号をサポートしているかどうかは，コンフィグレーションコマンドcapability 4-byte-asを設定したピアとの接続時の機能ネゴシエーションで確認します。ネゴシエーションで互いに4バイトAS番号をサポートしていることが確認できたとき，該当ピアが4バイトAS番号をサポートしていると見なします。外部ピアで，本装置のAS番号が4バイトAS番号でかつ接続先のピアが4バイトAS番号をサポートしていない場合は，自AS番号にAS_TRANS（23456）を使用します。4バイトAS番号を使用したピア接続を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3311310.GIF)
(2) 4バイトAS番号使用時の注意事項
(a) MED属性による経路選択

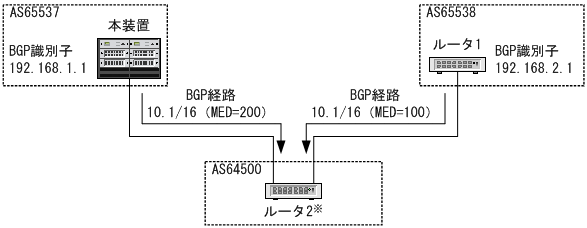

4バイトAS番号をサポートしていないピアと接続する場合，自AS番号にAS_TRANS（23456）を使用するため，接続先のピアでMED属性による経路選択ができないおそれがあります。4バイトAS番号をサポートしていないピアでの経路選択例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3311320.GIF)
注※ 4バイトAS番号未サポート
この例では，AS65537の本装置とAS65538のルータ1から，MED属性を付けた同一宛先の経路をAS64500のルータ2へ広告しています。ルータ2では4バイトAS番号をサポートしていないため，本装置とルータ1が同一AS（AS_TRANS）であると判断して，MED属性値によって経路を選択することがあります。その結果，本来BGP識別子の小さい本装置から学習した経路を選択するはずが，MED属性値の小さいルータ1から学習した経路を選択してしまうおそれがあります。
(b) コンフェデレーション構成

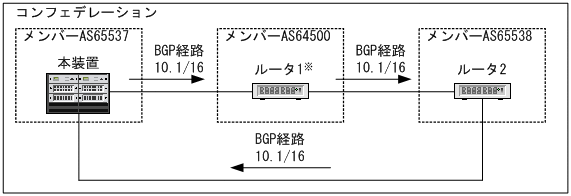

コンフェデレーション構成で接続先のピアが4バイトAS番号をサポートしていない場合，接続先のピアへ広告する経路のASパス情報に4バイトAS番号のメンバーAS番号を付けないため，ASループを検出できないおそれがあります。このため，4バイトAS番号をサポートしていないピアとコンフェデレーションを構成しないでください。ASループを検出できないコンフェデレーション構成例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3311330.GIF)
注※ 4バイトAS番号未サポート
この例では，メンバーAS65537の本装置からメンバーAS64500のルータ1を経由してメンバーAS65538のルータ2へBGP経路を広告して，さらにルータ2から本装置へBGP経路を広告する，ASループ構成になっています。ルータ1が4バイトAS番号をサポートしていないため，本装置はルータ1に広告する経路のASパス情報に4バイトAS番号のメンバーAS番号を付けません。したがって，本装置はルータ2から経路を学習しても，ASループを検出できません。
(c) 経路集約

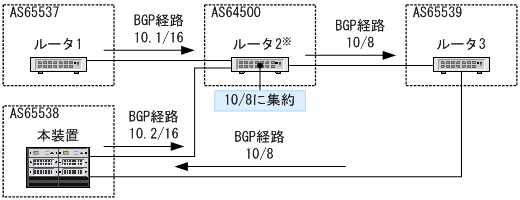

4バイトAS番号をサポートしているルータが広告した経路を，4バイトAS番号をサポートしていないルータで経路集約した場合，4バイトAS番号が消えるため，ASループを検出できないおそれがあります。経路集約による4バイトAS番号消失の構成例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3311340.GIF)
注※ 4バイトAS番号未サポート
この例では，AS65537のルータ1とAS65538の本装置から，同一宛先のBGP経路をAS64500のルータ2へ広告しています。それらの経路をルータ2で集約したあと，該当する集約経路をAS65539のルータ3経由で本装置が学習する，ASループ構成になっています。ルータ2が4バイトAS番号をサポートしていないため，集約経路のASパス情報に4バイトAS番号を付けません。したがって，本装置ではASループを検出できません。
(d) MIBでのAS情報の扱い
BGP情報のMIBに含まれるAS情報には，4バイトAS番号ではなく，AS_TRANS（23456）が設定されます。
(e) プライベートAS番号の削除
4バイトAS番号をサポートしていないルータでは，ピアへ広告する際にプライベートAS番号を取り除く設定をしていても，AS4_PATH属性に存在する4バイトAS番号空間のプライベートAS番号を削除しません。
(f) 拡張コミュニティの扱い
本装置は，RFC5668で規定されている拡張COMMUNITIES属性を，認識できない属性として取り扱います。そのため，拡張COMMUNITIES属性を持つ経路を受信してピアに広告する場合，拡張COMMUNITIES属性を付けたまま広告します。
