21.1.3　経路選択

(a)　weightの変更

本装置ではコンフィグレーションコマンドneighbor weightを使用して，ピアから学習した経路のweight値を変更できます。

(a)　LOCAL_PREF属性のデフォルト値の変更

本装置ではコンフィグレーションコマンドbgp default local-preferenceを使用して，外部ピアから自装置内に取り込む経路情報のLOCAL_PREF属性値を変更できます。

(b)　LOCAL_PREF属性のフィルタ単位での変更

本装置では学習経路フィルタや広告経路フィルタとコンフィグレーションコマンドset local-preferenceを組み合わせると，自装置内に取り込む経路情報や通知する経路情報のLOCAL_PREF属性を変更できます。

(c)　LOCAL_PREF属性による経路選択の例

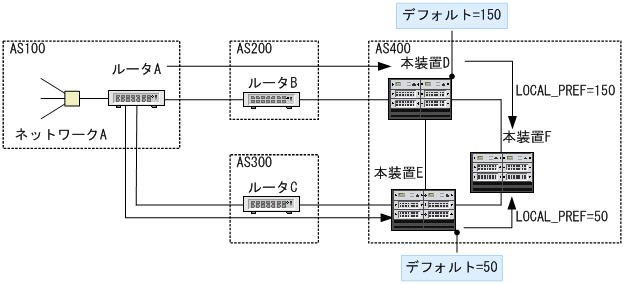

LOCAL_PREF属性による経路選択を次の図に示します。

この図で，AS400はAS200とAS300からネットワークAに対する経路情報を受信します。本装置DのLOCAL_PREF値を150に，本装置EのLOCAL_PREF値を50に設定した場合，本装置DはAS200からの経路情報を本装置Fに通知するときLOCAL_PREF値を150に，本装置EはAS300からの経路情報を本装置Fに通知するときLOCAL_PREF値を50に設定します。この結果，本装置Dからの経路情報が本装置Eからの経路情報より大きいLOCAL_PREF属性値を持つため，本装置FではネットワークAへの経路情報として，本装置Dからの経路情報（AS200経由の経路情報）を選択します。

(a)　ORIGIN属性の変更

本装置では経路フィルタとコンフィグレーションコマンドset originを組み合わせると，自装置内に取り込む経路情報や通知する経路情報のORIGIN属性を変更できます。

(a)　AS_PATH属性による経路選択の例

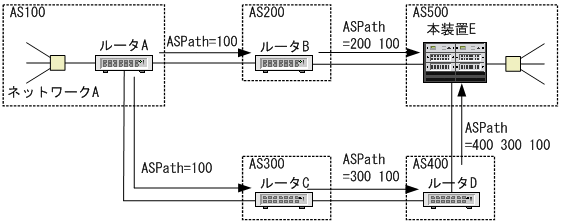

AS_PATH属性による経路選択を次の図に示します。

ルータAが自ASに存在するネットワークAをAS200経由で通知するとき，AS500に到達する経路情報のAS_PATH属性は「200 100」を持ちます。ルータAが自AS内のネットワークAをAS300，AS400経由で通知するとき，AS500に到達する経路情報のAS_PATH属性は「400 300 100」を持ちます。したがって，AS500の本装置Eは最も短いAS_PATH属性を持つAS200経由で到達した経路を選択します。

(b)　set as-path prepend countコマンド使用時の経路選択

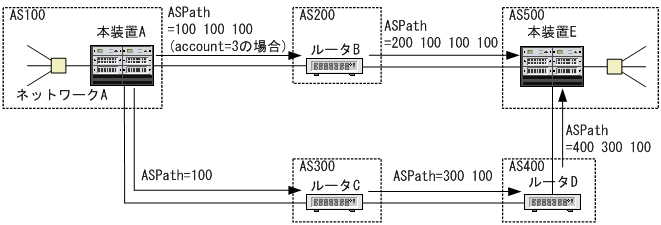

コンフィグレーションコマンドset as-path prepend countの使用例を次の図に示します。

この図で，本装置Aが本装置Eに対してAS300 AS400経由の経路を選択させたい場合，AS200に通知する経路情報のAS_PATH属性に複数の自AS番号を追加します。例えば，自AS番号を三つ追加した場合，AS200経由でAS500に到達する経路情報のAS_PATH属性は「200 100 100 100」を持つため，本装置Eは最も短いAS_PATH属性を持つAS300 AS400経由で到達した経路を選択します。

(a)　MED属性による経路選択の例

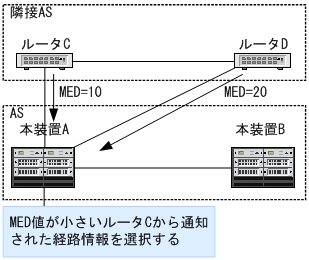

MED属性による経路選択を次の図に示します。

ある宛先ネットワークに対する経路情報を，ルータCはMED属性値10で，ルータDはMED属性値20で本装置Aに通知しているものとします。この場合，本装置AはルータCから通知された経路情報を該当する宛先ネットワークへの経路として選択します。

(b)　MED属性値の変更

本装置では学習フィルタ情報や広告フィルタ情報とコンフィグレーションコマンドset metricを組み合わせると，自装置内に取り込む経路情報や通知する経路情報のMED属性値を変更できます。

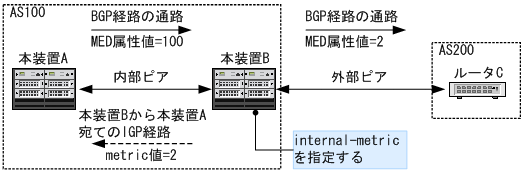

また，コンフィグレーションコマンドset metric-typeでinternalパラメータを指定した場合，ネクストホップ解決に使用しているIGP経路のメトリック値を，通知するBGP経路のMED属性値にできます。set metric-type internalの使用例を次の図に示します。

この図で，本装置Aと本装置Bの間は内部ピアを形成しています。MED属性値＝100で本装置Aから通知されたBGPの経路情報を本装置BがルータCに通知するとき，本装置Bから本装置AまでのIGP経路のメトリック値＝2をMED属性値として使用する場合，本装置Bでset metric-type internalを設定します。

(a)　NEXT_HOP属性の設定例

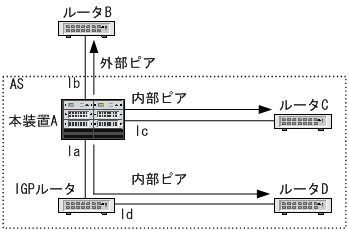

BGP4ピアから学習した経路を広告する場合に通知する経路情報のNEXT_HOP属性の設定例を次の図に示します。

• 外部ピアを形成するルータBへの経路情報

  NEXT_HOP属性は，本装置AとルータB間のインタフェースで本装置A側のインタフェースアドレスIbになります。

• 内部ピアを形成するルータCへの経路情報

  NEXT_HOP属性は，ルータBから受信した経路情報に設定されているNEXT_HOP属性になります。

• 内部ピアを形成するルータDへの経路情報

  NEXT_HOP属性は，ルータBから受信した経路情報に設定されているNEXT_HOP属性になります。

IGP経路をBGP4で広告する場合に通知する経路情報のNEXT_HOP属性の設定例を次の図に示します。

• 外部ピアを形成するルータCへの経路情報

  NEXT_HOP属性は，本装置BとルータC間のインタフェースで本装置B側のインタフェースアドレスIcになります。

• 内部ピアを形成するルータDへの経路情報

  NEXT_HOP属性は，IGP経路が解決するネットワークAへのネクストホップアドレスである，ルータAのインタフェースアドレスIaになります。

(b)　NEXT_HOP属性を書き替える場合

本装置では次に示すコンフィグレーションコマンドを使用して，NEXT_HOP属性を書き換えられます。

• neighbor next-hop-selfコマンド

  BGP4ピアから受信した経路情報をBGP4ピアへ広告する際のNEXT_HOP属性を，ピアリングに使用している自側アドレスに書き替えます。ただし，ルート・リフレクションやIGP経路をBGP4で内部ピアへ広告する場合は除きます。

• neighbor always-nexthop-selfコマンド

  ルート・リフレクションやIGP経路をBGP4で広告する場合を含めて，内部ピアへ広告する際のNEXT_HOP属性を，ピアリングに使用している自側アドレスに書き替えます。

• neighbor set-nexthop-peerコマンド

  学習した経路情報のNEXT_HOP属性を，ピアリングに使用している相手側アドレスに書き替えます。

(c)　NEXT_HOP属性の解決

内部ピアからBGP4経路情報を学習した場合，NEXT_HOP属性で示されたアドレスへ到達するためのパスを，IGP経路，スタティック経路，および直結経路によって解決します。ネクストホップへ到達できるBGP4経路の中から宛先のマスク長が最も長い経路を選択して，その経路のパスをBGP4経路のパスとして使用します。また，コンフィグレーションコマンドbgp nexthopを使用して，NEXT_HOP属性の解決に使用する経路のプロトコル種別およびプレフィックスを指定できます。

なお，ネクストホップを解決した経路がスタティック経路で，noinstallまたはrejectパラメータの指定がある場合，該当するBGP4経路を抑止します。

(a)　ネクストホップ情報の設定例

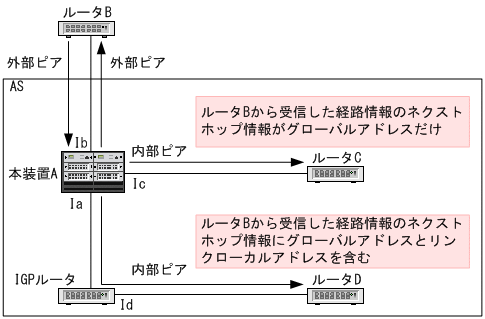

BGP4+ピアから学習した経路を広告する場合に通知する経路情報のネクストホップ情報の設定例を次の図に示します。

• 外部ピアを形成するルータBへの経路情報

  MP_REACH_NLRI属性のネクストホップ情報には，本装置AとルータB間のインタフェースの，本装置A側のグローバルアドレスおよびリンクローカルアドレスIbが設定されます。ルータBが実際のネクストホップとしてどちらを採用するかは，本装置Aは関知しません。

• 直接接続された外部ピアを形成するルータBからの経路情報

  MP_REACH_NLRI属性のネクストホップ情報にグローバルアドレスとリンクローカルアドレスとのどちらか一方だけが設定されていた場合は，そのアドレスをネクストホップとして使用します。両方のアドレスが設定されていた場合は，リンクローカルアドレスをネクストホップとして使用します。

• 内部ピアを形成するルータCへの経路情報

  ルータBから受信した経路情報のMP_REACH_NLRI属性のネクストホップ情報にグローバルアドレスだけが設定されている場合，MP_REACH_NLRI属性のネクストホップ情報には，ルータBから受信したグローバルアドレスを設定します。

• 内部ピアを形成するルータDへの経路情報

  ルータBから受信した経路情報のMP_REACH_NLRI属性のネクストホップ情報にグローバルアドレスとリンクローカルアドレスが設定されている場合，MP_REACH_NLRI属性のネクストホップ情報には，本装置AとルータD間とのBGPセッションで使用する本装置のアドレスが設定されます。

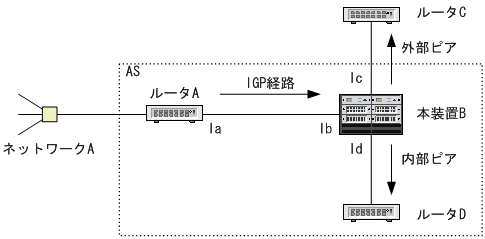

IGP経路をBGP4+で広告する場合に通知する経路情報のネクストホップ情報の設定例を次の図に示します。

• 外部ピアを形成するルータCへの経路情報

  MP_REACH_NLRI属性のネクストホップ情報には，本装置BとルータC間のインタフェースの，本装置B側のグローバルアドレスおよびリンクローカルアドレスIcが設定されます。ルータCが実際のネクストホップとしてどちらを採用するかは，本装置Bは関知しません。

• 内部ピアを形成するルータDへの経路情報

  MP_REACH_NLRI属性のネクストホップ情報には，IGP経路が解決するネットワークAへのネクストホップアドレスである，ルータAのインタフェースアドレスIaが設定されます。ただし，Iaがリンクローカルアドレスの場合，MP_REACH_NLRI属性のネクストホップ情報には，本装置BとルータD間のインタフェースの本装置B側のグローバルアドレスIdが設定されます。

(b)　ネクストホップ情報を書き替える場合

本装置では次に示すコンフィグレーションコマンドを使用して，MP_REACH_NLRI属性のネクストホップ情報を書き換えられます。

• neighbor next-hop-selfコマンド

  BGP4+ピアから受信した経路情報のMP_REACH_NLRI属性のネクストホップ情報にグローバルアドレスだけが設定されている場合，BGP4+ピアへ広告する際のMP_REACH_NLRI属性のネクストホップ情報を，ピアリングに使用している自側アドレスに書き替えます。ただし，ルート・リフレクションやIGP経路をBGP4+で内部ピアへ広告する場合は除きます。

• neighbor always-nexthop-selfコマンド

  ルート・リフレクションやIGP経路をBGP4+で広告する場合を含めて，内部ピアへ広告する際のMP_REACH_NLRI属性のネクストホップ情報を，ピアリングに使用している自側アドレスに書き替えます。

• neighbor set-nexthop-peerコマンド

  学習した経路情報のMP_REACH_NLRI属性のネクストホップ情報を，ピアリングに使用している相手側アドレスに書き替えます。

(c)　ネクストホップの解決

内部ピアからBGP4+経路情報を学習した場合，MP_REACH_NLRI属性のネクストホップ情報で示されたアドレスへ到達するためのパスを，IGP経路，スタティック経路，および直結経路によって解決します。ネクストホップへ到達できるBGP4+経路の中から宛先のマスク長が最も長い経路を選択して，その経路のパスをBGP4+経路のパスとして使用します。また，コンフィグレーションコマンドbgp nexthopを使用して，ネクストホップの解決に使用する経路のプロトコル種別およびプレフィックスを指定できます。

なお，ネクストホップを解決した経路がスタティック経路で，noinstallまたはrejectパラメータの指定がある場合，該当するBGP4+経路を抑止します。
