12.1.9　VRRP使用時の注意事項

(1)　ADVERTISEMENTパケット送信間隔について

次に示す状態の場合，本装置が送受信するVRRP ADVERTISEMENTパケットの破棄または処理遅延が発生して，状態遷移が発生するおそれがあります。状態遷移が頻発する場合は，VRRP ADVERTISEMENTパケットの送信間隔を大きい値に設定して運用してください。

• 本装置のCPUが過負荷状態の場合

• 本装置に設定した仮想ルータ数が多い場合

• ネットワークが過負荷状態の場合

• 仮想ルータを3台以上で構成している場合

(2)　IPv6 VRRPとRAの連携について

IPv6 VRRPを設定したインタフェースでRA（Router Advertisement）が有効になっている場合，RAはVRRPと連携して次のように動作します。

• RAはIPv6 VRRPのマスタルータとなっている場合だけ情報を配布します。

• RAパケットのMACヘッダの送信元MACアドレスは，仮想ルータに設定した仮想MACアドレスになります。

• RAパケットのIPv6ヘッダの送信元IPv6アドレスは，仮想ルータに設定した仮想IPv6アドレスになります。

これによって，端末はIPv6自動構成機能で，仮想ルータをデフォルトルータとすることができます。

ただし，次のような場合，端末の動作によってはRAを使用したネットワーク運用に支障がでることがあるので注意してください。

• 一つのインタフェースに複数の仮想ルータを設定した場合，最小のVRIDを使用しているマスタルータとだけ連携します。したがって，負荷分散のためにVRRPを使用する場合，各端末でデフォルトルータを手動で設定してください。

• 次に示す規格を指定した仮想IPv6アドレスにグローバルアドレスを設定した場合，RAの送信元IPv6アドレスにはリンクローカルアドレスが必要なため，RAの送信元IPv6アドレスにはインタフェースに固有のリンクローカルアドレスを使用します。

  • draft-ietf-vrrp-ipv6-spec-02

  • draft-ietf-vrrp-ipv6-spec-07

  • draft-ietf-vrrp-unified-spec-02

  このため，VRRPとRAは連携できません。VRRPとRAを連携させる運用をする場合は，仮想IPv6アドレスにグローバルアドレスを設定しないでください。

(3)　VRRP状態遷移時間について

仮想ルータの状態遷移には，本装置内で同時に遷移する仮想ルータ数に応じて，次に示す状態遷移時間が必要です。

仮想ルータのアクセプトモードが無効な場合の目安値

仮想ルータ数が256未満では1秒以下，512以上では2秒以上

仮想ルータのアクセプトモードが有効な場合の目安値

仮想ルータ数が64未満では1秒以下，256以上では2秒以上

(4)　複数の仮想ルータの設定について

一つのIPインタフェースに複数の仮想ルータを設定して，そのIPインタフェースが使用しているポートにほかのIPインタフェースを設定する場合，IPインタフェース間で重複する仮想ルータIDを設定しないでください。重複する仮想ルータIDを設定する場合は，グループ切替機能を使用して，一つのIPインタフェース上の仮想ルータの状態が一致するようにしてください。該当する構成例を次の図に示します。

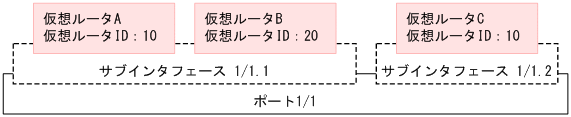

図12‒7　VRRPの注意構成

この場合，仮想ルータAおよび仮想ルータBの仮想ルータIDと，仮想ルータCの仮想ルータIDが重複しないように，仮想ルータIDを変更してください。または，サブインタフェース1/1.1の仮想ルータAと仮想ルータBでグループ切替機能を使用して，サブインタフェース1/1.1上で仮想ルータの状態が一致するようにしてください。
