7.1.1　uRPFの概要

uRPFは，受信パケットの送信元アドレスを装置のルーティングテーブルから検索して，ルーティングテーブルと不整合であればパケットを廃棄します。uRPFの動作概要を次の図に示します。

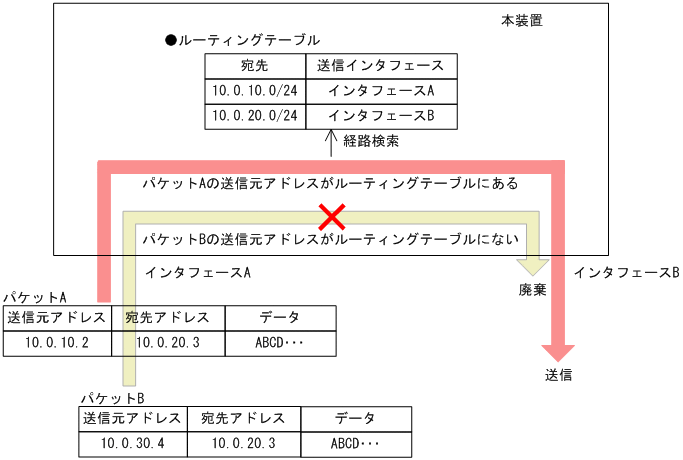

図7‒1　uRPFの動作概要

この図では，パケットA受信時にuRPFが有効であれば，本装置はパケットAの送信元アドレス10.0.10.2をルーティングテーブルから検索します。ルーティングテーブルに10.0.10.2に一致する経路が存在するため，本装置はパケットAを正当なパケットと見なし，通常の経路検索によって中継します。次項で説明しているStrictモードではさらにインタフェースの妥当性も検証します。

パケットB受信時は，パケットBの送信元アドレス10.0.30.4をルーティングテーブルから検索しますが，一致する経路が存在しないため，パケットBは廃棄されます。
