3.3.1　インターネットプロトコル　バージョン6（IPv6）

〈この項の構成〉

(1)　IPv6パケットフォーマット

本装置が送信するIPv6パケットのフォーマットおよび設定値はRFC2460に従います。IPv6パケットフォーマットを次の図に示します。

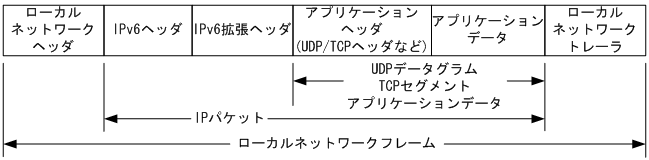

図3‒22　IPv6パケットフォーマット

IPv6では40オクテット長のヘッダに，8個のフィールドと2個のアドレスが含まれます。IPv6ヘッダ形式を次の図に示します。

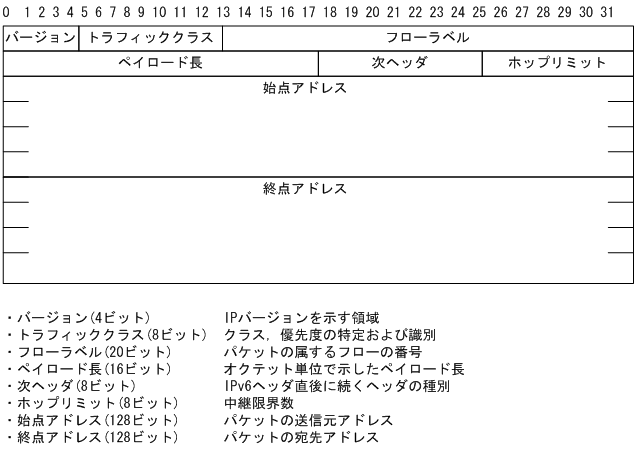

図3‒23　IPv6ヘッダ形式

IPv6パケット受信時にIPv6パケットヘッダの有効性をチェックします。IPv6パケットヘッダのチェック内容を次の表に示します。

表3‒4　IPv6パケットヘッダのチェック内容
IPv6パケットヘッダフィールド	チェック内容	チェック異常時パケット廃棄	パケット廃棄時 ICMPv6送信
バージョン	バージョン＝6であること	○	×
トラフィッククラス	チェックしない	−	−
フローラベル	チェックしない	−	−
ペイロード長	リンクレイヤデータ長＜3層データ長（Payload Length＋40Byte（L3ヘッダ分））ではないこと	○	×
次ヘッダ	チェックしない	−	−
ホップリミット	自装置宛てアドレスの受信パケットのホップリミット：チェックしない	−	−
ホップリミット	中継するパケットのホップリミット：ホップリミット−1≧0であること	○	○^※
送信元アドレス	次の条件をすべて満たすことマルチキャストアドレスではないこと IPv4射影アドレスではないこと未指定アドレスではないこと（中継時）グローバルスコープであること（中継時）	○	×
宛先アドレス	次の条件をすべて満たすことループバックアドレスではないこと IPv4射影アドレスではないこと未指定アドレスではないこと	○	×

（凡例）　○：する　×：しない　−：該当しない

注※　ICMPv6 Time Exceededメッセージを送信します。

本装置がサポートするIPv6拡張ヘッダの項目を次の表に示します。

表3‒5　IPv6拡張ヘッダの項目
IPv6拡張ヘッダ	IPv6パケットの分類
IPv6拡張ヘッダ	本装置が発局となるパケット	本装置が着局となるパケット^※1	本装置が中継するパケット
Hop-by-Hop Options Header	○	○	○^※2
Routing Header^※3	○	○	−
Fragment Header	○	○	−
Authentication Header	×	×	−
Encapsulating Security Payload Header	×	×	−
Destination Options Header	○	○	−

（凡例）　○：サポートする　×：サポートしない　−：ヘッダ処理なし

注※1

本装置が受信するパケットが次の条件に該当する場合，パケットを廃棄します。

・拡張ヘッダが9個以上設定されたパケット

・一つの拡張ヘッダ内に9個以上のオプションが設定されたパケット

注※2

本装置が中継するパケットが次の条件に該当する場合，パケットを廃棄します。

・Hop-by-Hop Optionsヘッダ内に9個以上のオプションが設定されたパケット

注※3

RFC5095に従ってRouting Header Type0の付いたパケットは廃棄します。

送信インタフェースに設定されたIPv6アドレスの中で宛先アドレスに最も近いアドレスを，送信元アドレスとして使用します。ただし，プロトコルやコンフィグレーションによって送信元アドレスが規定されているときは，そのIPv6アドレスを使用します。
