1.4.1　IPパケットの中継方法

(1)　ルーティングテーブルの内容

ルーティングテーブルは複数個のエントリから構成されていて，各エントリは次の内容を含んでいます。本装置のルーティングテーブルの内容は運用コマンドshow ip routeで表示できます。

Destination

宛先ネットワークアドレスと宛先ネットワークアドレスに対するサブネットマスクのビット長です。サブネットマスクは，ルーティングテーブル検索時，受信IPパケットの宛先IPアドレスに対するマスクになります。サブネットワークに分割されていない宛先ネットワークアドレスについては，そのネットワークアドレスのネットワーククラスに対応したマスクビット長（例えば，Class Aなら8）を表示します。なお，ホストアドレスによって中継する場合には32を表示します。

Next Hop

次に中継する必要のあるルータのIPアドレスです。マルチパス機能を使用すると，複数個のNext Hopが存在します。

Interface

Next Hopのあるインタフェース名です。

Metric

ルートのメトリックです。

Protocol

学習元プロトコルです。

Age

ルートが確認，または変更されてからの時間（秒）です。

(2)　ルーティングテーブルの検索

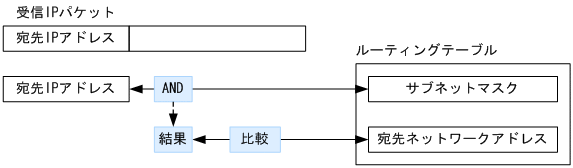

受信したIPパケットの宛先IPアドレスに該当するエントリをルーティングテーブルから検索します。該当するエントリとは，受信したIPパケットの宛先IPアドレスをルーティングテーブルのサブネットマスクでマスク（AND）を取った結果が宛先ネットワークアドレスと同じ値になるものです。ルーティングテーブルの検索を次の図に示します。
