8.4.1 MACアドレスの学習
MLD snoopingが設定されたVLANでMLDメッセージを受信することによってマルチキャストMACアドレスをダイナミックに学習します。学習したマルチキャストMACアドレスはMACアドレステーブルに登録します。
(1) エントリの登録
次に示すMLDメッセージを受信すると，メッセージに含まれるグループアドレスからマルチキャストMACアドレスを学習し，受信したポートにだけマルチキャストグループ宛てのトラフィックを中継するエントリを作成します。以降，これらのメッセージをMLD Report（参加要求）メッセージと呼びます。
-
MLDv1 Reportメッセージ
-
MLDv2 Report（参加要求）メッセージ

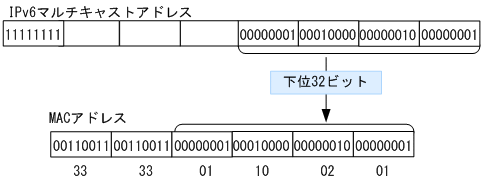

IPv6マルチキャストパケットの宛先MACアドレスはIPv6アドレスの下位32ビットをMACアドレスにコピーして生成します。IPv6マルチキャストアドレスは，マルチキャストグループを識別するグループIDフィールドが112ビット長のフォーマットと，32ビット長のフォーマットの2種類が規定されています。グループIDフィールドが112ビット長のアドレスフォーマットを使用する場合は，IPv4マルチキャストアドレスと同様にMACアドレスの重複が発生します。IPv6マルチキャストアドレスとMACアドレスの対応を次の図に示します。
|
|
![[図データ]](./GRAPHICS/K3218040.GIF)
(2) MLDv1メッセージ受信によるエントリの削除
MLDv1 Doneメッセージを受信すると，受信したポートだけエントリから削除し，このポートへのマルチキャストトラフィックの中継を停止します。VLAN内のすべてのポートにグループメンバが存在しなくなった時点で，エントリを削除します。
(a) MLDクエリア機能設定時の動作
本装置は，MLDv1 Doneメッセージを受信したポートからGroup-Specific Queryメッセージを1秒間隔で2回送信します。応答がない場合にエントリからこのポートだけを削除します。
(b) MLD即時離脱機能設定時の動作
本装置は，MLDv1 Doneメッセージを受信したポートをエントリからすぐに削除します。MLDクエリア機能を設定していても，Group-Specific Queryメッセージは送信しません。
(3) MLDv2メッセージ受信によるエントリの削除
MLDv2 Report（離脱要求）メッセージを受信すると，受信したポートだけエントリから削除し，このポートへのマルチキャストトラフィックの中継を停止します。VLAN内のすべてのポートにグループメンバが存在しなくなった時点で，エントリを削除します。
(a) MLDクエリア機能設定時の動作
本装置は，MLDv2 Report（離脱要求）メッセージを受信したポートからGroup-Specific Queryメッセージを1秒間隔で2回送信します。応答がない場合にエントリからこのポートだけを削除します。
ただし，受信したMLDv2 Report（離脱要求）メッセージのマルチキャストアドレスレコードタイプがBLOCK_OLD_SOURCESの場合，これらの削除処理が実行されるのは，該当するVLANにIPv6マルチキャストを使用していないときだけです。
(b) MLD即時離脱機能設定時の動作
本装置は，マルチキャストアドレスレコードタイプがCHANGE_TO_INCLUDE_MODEのMLDv2 Report（離脱要求）メッセージを受信したポートをエントリからすぐに削除します。
MLDクエリア機能を設定していても，Group-Specific Queryメッセージは送信しません。
(4) エントリのエージング
MLD Report（参加要求）メッセージを受信してから一定時間経過すると，マルチキャストルータは直接接続するインタフェース上にグループメンバが存在するかを確認するため，定期的にMLD Queryメッセージを送信します。本装置はルータからのMLD Queryメッセージを受信した場合，VLAN内の全ポートに中継します。MLD Queryメッセージへの応答であるMLD Report（参加要求）メッセージを受信しない場合，エントリからこのポートだけを削除します。すべてのポートから応答がない場合は，エントリ自体を削除します。
本装置では，ポートへの中継を停止するタイムアウト時間は260秒（コンフィグレーションコマンドipv6 mld query-intervalのデフォルト値から算出）であり，この間にMLD Report（参加要求）メッセージを受信しない場合，該当するポートへの中継を停止します。
次の場合，タイムアウト時間は動的に設定します。
-
他装置が代表クエリア（MLDv2での運用）
代表クエリアからのMLDv2 Queryメッセージ（QQICフィールド）から算出します。
-
自装置が代表クエリアでIPv6マルチキャストを使用
MLDv1/MLDv2に関係なく，自装置に設定したQuery Intervalで算出します。ただし，Query Intervalを設定していないときは，デフォルト値での運用となります。
-
他装置が代表クエリア（MLDv1での運用）でIPv6マルチキャストを使用
該当するVLANにIPv6マルチキャストを使用しているときは，自装置に設定したQuery Intervalで算出します。ただし，Query Intervalを設定していないときは，デフォルト値での運用となります。
また，次の場合，タイムアウト時間はデフォルト値での運用となります。
-
自装置が代表クエリアでIPv6マルチキャストは未使用
MLDv1/MLDv2に関係なく，デフォルト値での運用となります。
-
他装置が代表クエリア（MLDv1での運用）でIPv6マルチキャストは未使用
該当するVLANにIPv6マルチキャストを使用していないときは，デフォルト値での運用となります。この場合，該当するVLANではQuery Intervalを125秒で運用してください。
注 タイムアウト時間は，Query Interval（QQICフィールドの値）×2+Query Response Intervalで算出します。
