3.1.4 PRUとNIFの搭載

PRUにNIFを搭載するためのスロットがあり,1枚のPRUにシングルハーフサイズNIFを最大4枚,シングルフルサイズNIFを最大2枚搭載できます。また,1枚のPRUにシングルフルサイズNIFとシングルハーフサイズNIFを混載できます。

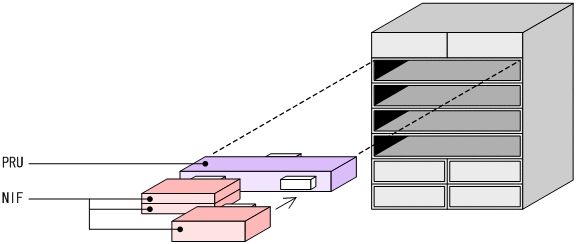

PRUとNIFの搭載イメージを次の図に示します。

図3‒1 PRUとNIFの搭載イメージ

[図データ]

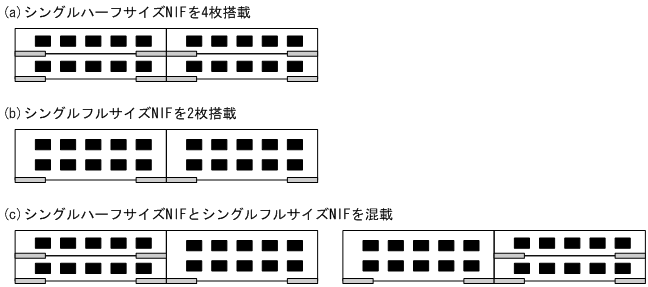

NIFの搭載構成を次の図に示します。

図3‒2 NIFの搭載構成

[図データ]

なお,PRUとNIFの組み合わせによってはNIFの搭載条件があります。搭載条件の有無を次の表に示します。

表3‒5 PRUとNIFの組み合わせによるNIFの搭載条件の有無

NIF種別

PRU種別

PRU-1A

PRU-2A

NL1G-12T

NL1G-12S

NL1GA-12S

NLXG-6RS

NLXGA-12RS

NLXLG-4Q

NLCG-1Q

NMCG-1C

(凡例) ○:条件なし △:条件あり

注※

下段のNIFスロットだけに搭載できます。該当するNIFを搭載した場合,その上段のNIFスロットにはNIFを搭載できません。また,上段のNIFスロットにNIFを搭載した場合,下段のNIFスロットには該当するNIFを搭載できません。

条件に違反すると,NIFを起動できません。
