25.2.2 IPv4 PIM-SM情報の確認
本装置のIPv4マルチキャストルーティング機能で，PIM-SMを設定した場合の確認内容には次のものがあります。
- 〈この項の構成〉
(1) インタフェース情報

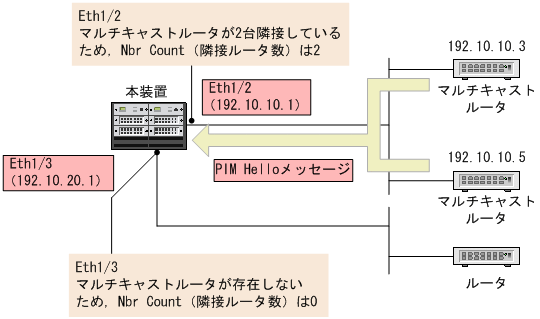

本装置でPIM-SMおよびPIM-SSMのインタフェース情報を確認する場合は，show ip pim interfaceコマンドを実行して，PIM-SMまたはPIM-SSMを設定したインタフェースが表示されることを確認してください。コマンドの実行結果を次の図に示します。
> show ip pim interface
Date 20XX/12/10 15:08:10 UTC
Total: 2 interfaces
Interface Mode Hello Nbr DR
Intvl Count Address
Eth1/2 sparse 30 2 192.10.10.5
Eth1/3 sparse 30 0 This system
>
|
![[図データ]](./GRAPHICS/K3314030.GIF)
(2) 隣接情報

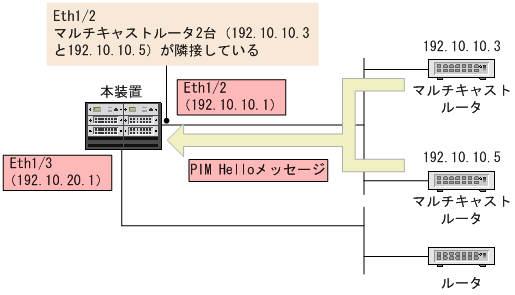

本装置でマルチキャストインタフェースの隣接情報を確認する場合は，show ip pim neighborコマンドを実行して，該当インタフェースの隣接ルータを確認してください。コマンドの実行結果を次の図に示します。
> show ip pim neighbor
Date 20XX/01/13 10:01:00 UTC
Total: 2 neighbors
Interface Neighbor Address Uptime Expires
Eth1/2 192.10.10.3 01:10 00:35
192.10.10.5 01:10 01:35
>
|
![[図データ]](./GRAPHICS/K3314031.GIF)
(3) マルチキャスト経路情報
本装置でマルチキャスト経路情報を確認する場合は，show ip mrouteコマンドを実行して，該当するマルチキャスト経路情報が存在することを確認してください。コマンドの実行結果を次の図に示します。
> show ip mroute
Date 20XX/01/13 10:01:00 UTC
Total: 2 routes, 2 groups, 1 source
(S,G) 2 routes ------------------------------------------------------------
Group Address Source Address Flags Protocol Uptime Expires Assert
232.1.1.1 192.0.2.1 FLT SSM 25:47 --:-- 00:00
incoming:Eth1/2 upstream:Direct
outgoing:Eth1/3 uptime: 24:10 expires: --:--
Eth1/4 uptime: 24:10 expires: --:--
Eth1/5 uptime: 24:10 expires: --:--
232.1.1.2 192.0.2.1 FLT SSM 24:10 --:-- 00:00
incoming:Eth1/2 upstream:Direct
outgoing:Eth1/4 uptime: 24:10 expires: --:--
> |
(4) マルチキャスト中継エントリ情報

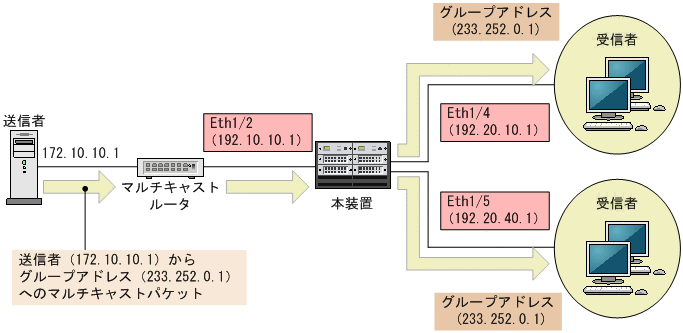

本装置でマルチキャスト中継エントリを確認する場合は，show ip mcacheコマンドを実行して，グループアドレスへの経路が存在していることを確認してください。コマンドの実行結果を次の図に示します。
> show ip mcache
Date 20XX/12/10 16:40:59 UTC
Total: 1 route
- Forwarding entry ----------------------------------------------------------
Group Address Source Address Flags Protocol Uptime Expires
233.252.0.1 172.10.10.100 - SSM 01:00 02:00
incoming:Eth1/2
outgoing:Eth1/4
Eth1/5
>
|
![[図データ]](./GRAPHICS/K3314021.GIF)
(5) RPF情報

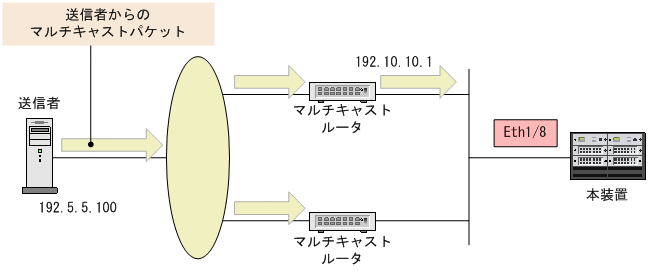

本装置でPIM-SMおよびPIM-SSMのRPF情報を確認する場合は，show ip rpfコマンドを実行して，RPF情報を確認してください。コマンドの実行結果を次の図に示します。
> show ip rpf 192.5.5.100 Date 20XX/01/13 10:01:00 UTC Incoming:Eth1/8 Upstream: 192.10.10.1 >
|
![[図データ]](./GRAPHICS/K3314032.GIF)
(6) PIM-SMブートストラップルータ情報
本装置でIPv4 PIM-SMブートストラップルータ情報を確認する場合は，show ip pim bsrコマンドを実行して，ブートストラップルータアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。
> show ip pim bsr
Date 20XX/01/13 10:01:00 UTC
Status:Not Candidate Bootstrap Router
BSR Address : 192.10.10.10
Priority: 100 Hash mask length: 30
Uptime : 03:00
Bootstrap Timeout : 130 seconds
> |
(7) PIM-SMランデブーポイント情報
本装置でIPv4 PIM-SMランデブーポイント情報を確認する場合は，show ip pim rp-mappingコマンドを実行して，該当のグループアドレスに対するランデブーポイントアドレスが表示されていることを確認してください。コマンドの実行結果を次の図に示します。
> show ip pim rp-mapping Date 20XX/01/13 10:01:00 UTC Status:Not Candidate Rendezvous Point Total: 2 routes, 2 groups, 1 RP Group/Masklen C-RP Address Priority Uptime Expires 233.250.0.2/32 192.1.1.1 100 02:00 02:30 233.250.0.1/32 192.1.1.1 100 02:00 02:30 > |
