22.2.8　コンフェデレーションの設定

次の図に示す構成例を基に説明します。

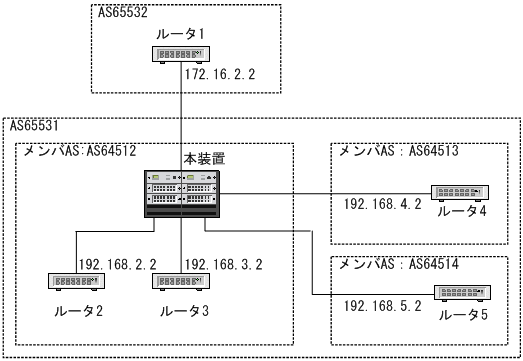

図22‒23　コンフェデレーション構成例

〈この項の構成〉

(1)　コンフィグレーションコマンド一覧

コンフェデレーションのコンフィグレーションコマンド一覧を次の表に示します。

表22‒16　コンフィグレーションコマンド一覧
コマンド名	説明
bgp confederation identifier	コンフェデレーション構成時の，自コンフェデレーションのAS番号を指定します。^※
bgp confederation peers	コンフェデレーション構成時の，接続先メンバーAS番号を指定します。
neighbor remote-as	BGP4ピアを設定します。コンフェデレーション構成時の，自メンバーAS番号を設定します。

注※　VRFとグローバルネットワーク共通の指定です。

［設定のポイント］: 自メンバーAS番号をrouter bgpコマンドで指定して，接続するほかのメンバーAS番号はconfig-routerモードでbgp confederation peersコマンドを設定します。

［コマンドによる設定］

(config)# router bgp 64512

自メンバーAS番号（64512）を指定します。
(config-router)# bgp router-id 192.168.1.100

ルータIDを指定します。
(config-router)# bgp confederation identifier 65531

自コンフェデレーションのAS番号（65531）を指定します。
(config-router)# bgp confederation peers 64513 64514

接続するほかのメンバーAS番号（64513，64514）を指定します。
(config-router)# neighbor 172.16.2.2 remote-as 65532

(config-router)# neighbor 192.168.2.2 remote-as 64512

(config-router)# neighbor 192.168.3.2 remote-as 64512

(config-router)# neighbor 192.168.4.2 remote-as 64513

(config-router)# neighbor 192.168.5.2 remote-as 64514

ルータ1を外部ピア，ルータ2およびルータ3を内部ピア，ルータ4およびルータ5をメンバーAS間ピアとしてBGP4ピアを設定します。
