15.1.5　RIP-1

(a)　ナチュラルマスク経路およびサブネットマスク経路情報の広告

RIPで広告するナチュラルマスク経路およびサブネットマスク経路情報を次の図に示します。

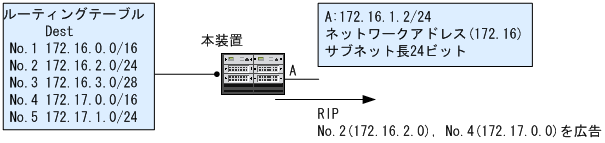

図15‒11　RIPで広告するナチュラルマスク経路およびサブネットマスク経路情報

本装置のルーティングテーブル上の各経路情報の取り扱いは次のとおりです。

No.1

インタフェースAのネットワークアドレスと一致するナチュラルマスク経路情報のため広告されません。

No.2

インタフェースAのネットワークアドレスと一致してサブネット長も一致するサブネット経路情報のため広告されます。

No.3

インタフェースAのネットワークアドレスと一致するがサブネット長が異なるサブネット経路情報のため広告されません。

No.4

インタフェースAのネットワークアドレスと一致しないナチュラルマスク経路情報のため広告されます。

No.5

インタフェースAのネットワークアドレスと一致しないサブネット経路情報のため広告されません。

また，この図での広告条件を次の表に示します。

表15‒10　ナチュラルマスク経路およびサブネットマスク経路の広告条件

経路情報の種類	ルーティングテーブル上の経路情報	広告条件		広告の有無
		インタフェースDのネットワークアドレスとの一致／不一致	インタフェースDのサブネット長との一致／不一致
ナチュラルマスク経路	172.16.0.0/16（No.1）	一致	−	×
	172.17.0.0/16（No.4）	不一致	−	○
サブネット経路	172.17.1.0/24（No.5）	不一致	一致	×
	172.16.2.0/24（No.2）	一致	一致	○
	172.16.3.0/28（No.3）	一致	不一致	×

(b)　サブネット経路情報の広告に関する注意事項

本装置では，コンフィグレーションコマンドauto-summaryが設定されていない場合，該当する装置の各インタフェースが持つIPアドレスに対するナチュラルマスク経路情報を自動生成しないで，サブネット経路情報だけを生成します。アドレス境界を越える場合，RIP-1ではサブネット経路情報を広告しないため注意が必要です。構成例を次の図に示します。

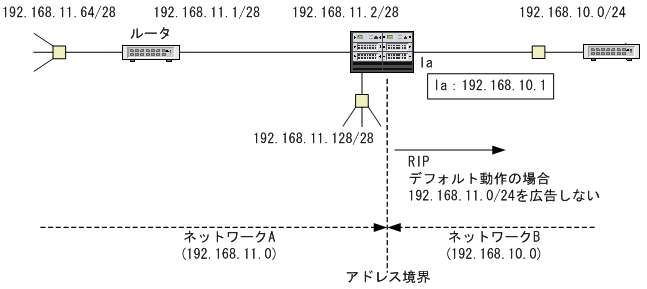

図15‒12　直結経路を広告しない構成例

注意すべき構成

• ルーティングプロトコルはRIP-1。

• コンフィグレーションコマンドauto-summaryが設定されていない。

• 本装置上にアドレス境界を生成する。

• インタフェースのサブネットマスクが，ナチュラルマスクではない。

対策1

• コンフィグレーションコマンドauto-summaryを設定する。

対策2

• コンフィグレーションで，経路集約（サブネット経路情報およびホスト経路情報をナチュラルマスク経路情報に集約する）を設定する。

• コンフィグレーションで，広告経路フィルタ（集約経路をRIPに再配布する）を設定する。

対策3

• コンフィグレーションで，サブネットワーク化されたインタフェースに対応するナチュラルマスクの直結経路を生成するように設定する（コンフィグレーションコマンドip auto-class-route）。

• 上記経路は直結経路として取り扱っているので，デフォルト（再配布フィルタの設定なし）で広告される。
