27.1.4　Continuity Check

Continuity Check（CC）はMEP間の接続性を常時監視する機能です。MA内の全MEPがCCM（Continuity Check Message。CFM PDUの一種）を送受信し合って，MA内のMEPを学習します。MEPの学習内容はLoopback，Linktraceでも使用します。

〈この項の構成〉

(1)　CCで検出する障害

CCを動作させている装置でCCMを受信しなくなったり，該当装置のMA内のポートが通信できない状態になったりした場合に，障害が発生したと見なします。この際，障害検出フラグを立てたCCMを送信して，MA内のMEPに通知します。

IEEE802.1agのCCで検出する障害を次の表に示します。IEEE802.1agのCCで検出する障害には障害レベルがあります。本装置の初期状態では，障害レベル2以上を検出します。

表27‒9　IEEE802.1agのCCで検出する障害
障害レベル	障害内容	初期状態
5	ドメイン，MAが異なるCCMを受信した。	検出する
4	MEP IDまたは送信間隔が誤っているCCMを受信した。
3	CCMを受信しなくなった。
2	該当装置のポートが通信できない状態になった。
1	障害検出通知のCCMを受信した。 Remote Defect Indication	検出しない

障害回復契機から障害回復監視時間が経過したあと，障害が回復したと見なします。

表27‒10　IEEE802.1agの障害回復契機と障害回復監視時間
障害レベル	障害回復契機	障害回復監視時間
5	ドメイン，MAが異なるCCMを受信しなくなった。	受信していたCCMの送信間隔×3.5
4	MEP IDまたは送信間隔が誤っているCCMを受信しなくなった。	受信していたCCMの送信間隔×3.5
3	CCMを再び受信した。	受信した直後から
2	該当装置のポートが通信できる状態になったCCMを受信した。
1	障害未検出のCCMを受信した。

ITU-T Y.1731のCCで検出する障害を次に示します。なお，ITU-T Y.1731のCCで検出する障害には障害レベルがありません。

障害回復契機から障害回復監視時間が経過したあと，障害が回復したと見なします。

次の図の装置Bに着目してCCの動作例を示します。

各MEPはマルチキャストでMA内にCCMを定期的に送信します。各MEPのCCMを定期的に受信することで常時接続性を監視します。

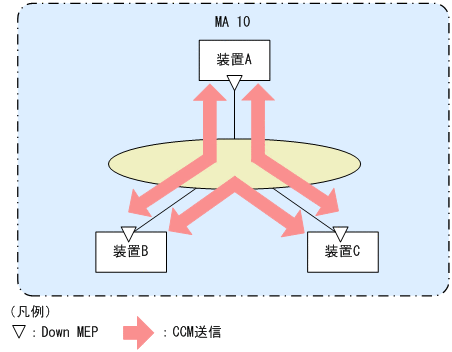

図27‒18　CCでの常時接続性の監視

装置AのCCMが装置の故障またはネットワーク上の障害によって装置Bに届かなくなると，装置Bは装置Aとのネットワーク上の障害として検出します。

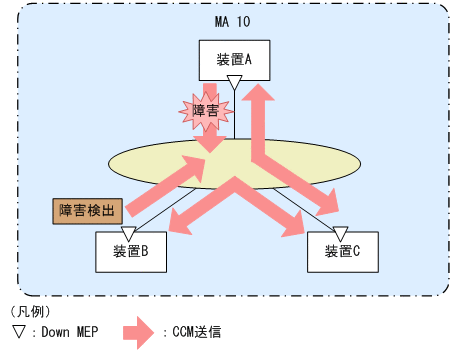

図27‒19　CCで障害を検出

障害を検出した装置Bは，MA内の全MEPに対して，障害を検出したことを通知します。

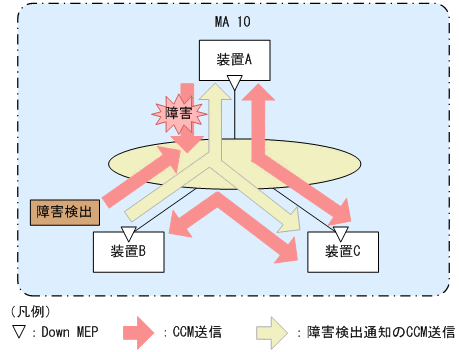

図27‒20　障害を全MEPに通知

障害検出通知のCCMを受信した各MEPは，MA内のどこかで障害が発生したことを認識します。各装置でLoopback，Linktraceを実行することによって，MA内のどのルートで障害が発生したのかを確認できます。
