7.1.7　モードとリングポートに関する設定（シングルリングと共有リンクなしマルチリング構成）

シングルリング構成を「図7‒1　シングルリング構成」に，共有リンクなしマルチリング構成を「図7‒2　共有リンクなしマルチリング構成」に示します。

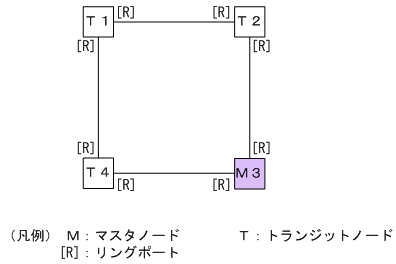

図7‒1　シングルリング構成

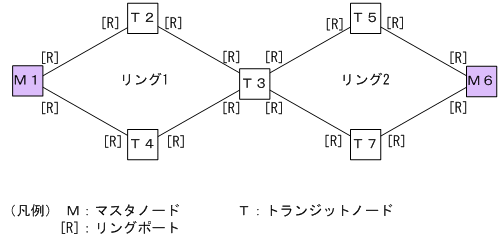

図7‒2　共有リンクなしマルチリング構成

シングルリング構成と共有リンクなしマルチリング構成での，マスタノード，およびトランジットノードに関するモードとリングポートの設定は同様になります。

〈この項の構成〉

(1)　マスタノード

［設定のポイント］: リングでの本装置の動作モードをマスタモードに設定します。イーサネットインタフェースまたはポートチャネルインタフェースをリングポートとして指定します。リングポートは一つのリングに対して二つ設定してください。「図7‒1　シングルリング構成」ではM3ノード，「図7‒2　共有リンクなしマルチリング構成」ではM1およびM6ノードがこれに該当します。

［コマンドによる設定］

(config)# axrp 2

(config-axrp)# mode master

リングID 2の動作モードをマスタモードに設定します。
(config)# interface gigabitethernet 1/1

(config-if)# axrp-ring-port 2

(config-if)# interface gigabitethernet 1/2

(config-if)# axrp-ring-port 2

ポート1/1および1/2のインタフェースモードに移行して，該当するインタフェースをリングID 2のリングポートとして設定します。

(2)　トランジットノード

［設定のポイント］: リングでの本装置の動作モードをトランジットモードに設定します。イーサネットインタフェースまたはポートチャネルインタフェースをリングポートとして指定します。リングポートは一つのリングに対して二つ設定してください。「図7‒1　シングルリング構成」ではT1，T2およびT4ノード，「図7‒2　共有リンクなしマルチリング構成」ではT2，T3，T4，T5およびT7ノードがこれに該当します。

［コマンドによる設定］

(config)# axrp 2

(config-axrp)# mode transit

リングID 2の動作モードをトランジットモードに設定します。
(config)# interface gigabitethernet 1/1

(config-if)# axrp-ring-port 2

(config-if)# interface gigabitethernet 1/2

(config-if)# axrp-ring-port 2

ポート1/1および1/2のインタフェースモードに移行して，該当するインタフェースをリングID 2のリングポートとして設定します。
