3.2.3　ポートVLANの設定

ポートVLANを設定する手順を次に示します。ここでは，次の図に示す本装置#1の設定例を示します。

ポート1/1はポートVLAN 10を設定します。ポート1/2，1/3はポートVLAN 20を設定します。ポート1/4はトランクポートであり，すべてのVLANを設定します。

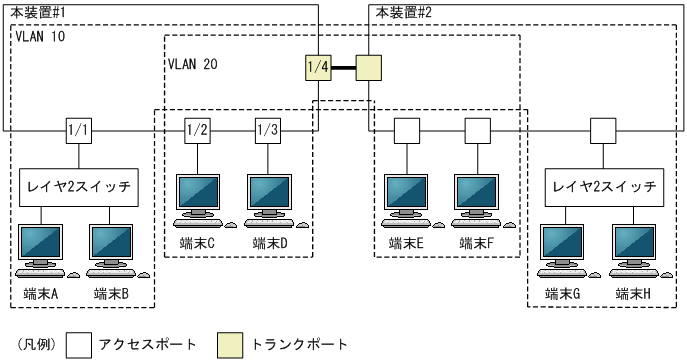

図3‒3　ポートVLANの設定例

〈この項の構成〉

(1)　ポートVLANの作成

［コマンドによる設定］

(config)# interface range vlan 10, vlan 20

VLAN 10，20をポートVLANとして作成します。本コマンドでVLANインタフェース10，20のコンフィグレーションモードに移行します。

一つのポートに一つのVLANを設定してUntaggedフレームを扱う場合，アクセスポートとして設定します。

［コマンドによる設定］

(config)# interface gigabitethernet 1/1

ポート1/1のコンフィグレーションモードに移行します。
(config-if)# switchport mode access

(config-if)# switchport access vlan 10

(config-if)# exit

ポート1/1をアクセスポートに設定します。また，VLAN 10を設定します。
(config)# interface range gigabitethernet 1/2-3

ポート1/2，1/3のコンフィグレーションモードに移行します。ポート1/2，1/3は同じコンフィグレーションとなるため，一括して設定します。
(config-if-range)# switchport mode access

(config-if-range)# switchport access vlan 20

ポート1/2，1/3をアクセスポートに設定します。また，VLAN 20を設定します。

［設定のポイント］: Taggedフレームを扱うポートはトランクポートとして設定して，そのトランクポートにVLANを設定します。トランクポートは，switchport modeコマンドを設定しただけではどのVLANにも所属していません。このポートで扱うVLANは，switchport trunkコマンドのallowed vlanパラメータで設定します。

［コマンドによる設定］

(config)# interface gigabitethernet 1/4

ポート1/4のコンフィグレーションモードに移行します。
(config-if)# switchport mode trunk

(config-if)# switchport trunk allowed vlan 10,20

ポート1/4をトランクポートに設定します。また，VLAN 10，20を設定します。
