20.1.4 IPインタフェース動作仕様
(1) IPインタフェースのサポート仕様
IPインタフェースでは，インタフェースの種類ごとに，設定できるコンフィグレーションコマンドやコンフィグレーションで適用される値が異なります。コンフィグレーションとインタフェース種別の対応を次の表に示します。
|
コマンド名 |
インタフェースの種類（設定単位） |
説明 |
|||
|---|---|---|---|---|---|
|
イーサネットインタフェース |
ポートチャネルインタフェース |
サブインタフェース |
VLANインタフェース |
||
|
description |
○ |
○ |
○ |
○ |
各インタフェースに設定できます。 |
|
mtu（ポート） |
○ |
− |
− |
− |
ポートの最大フレーム長が，ポートチャネルインタフェース，サブインタフェース，およびVLANインタフェースに適用されます。 |
|
ip mtu |
○ |
○ |
○ |
○ |
ip mtuコマンドを設定した場合，ポート単位で設定したポートの最大フレーム長と本コマンドのlengthパラメータ値を比較して，小さい方の値が該当するインタフェースのIP MTU長として適用されます。 |
|
dot1q-ethertype |
○ |
− |
− |
− |
ポートに設定したTPID値が，サブインタフェースおよびVLANインタフェースに適用されます。 |
|
shutdown |
○ |
○ |
○ |
○ |
各インタフェースに設定できます。 |
|
snmp trap link-status |
○ |
− |
○ |
○ |
サブインタフェースおよびVLANインタフェースのデフォルトは，SNMP通知を送信しません。 |
（凡例）○：設定できる −：設定できない
- （設定単位）
-
イーサネットインタフェース：ポート単位
ポートチャネルインタフェース：チャネルグループ単位
サブインタフェース：サブインタフェース単位
VLANインタフェース：VLAN単位
(2) IPインタフェースで使用するMACアドレス
IPインタフェースで使用するMACアドレスは，インタフェースの種類によって異なります。IPインタフェースの種類ごとのMACアドレスを次の表に示します。
|
IPインタフェースの種類 |
使用するMACアドレス |
|---|---|
|
イーサネットインタフェース |
装置MACアドレス |
|
イーサネットサブインタフェース |
装置MACアドレス |
|
ポートチャネルインタフェース |
装置MACアドレス |
|
ポートチャネルサブインタフェース |
装置MACアドレス |
|
VLANインタフェース |
装置MACアドレスまたはVLANごとMACアドレス |
|
マネージメントポート |
マネージメントポートのMACアドレス |
|
シリアル接続ポート（AUX） |
− |
|
ループバックインタフェース |
− |
|
Nullインタフェース |
− |
（凡例）−：MACアドレスを使用しない
装置MACアドレスは，装置を識別するために本装置が一つ持っているMACアドレスです。運用コマンドshow systemで装置MACアドレスを確認できます。
VLANインタフェースで使用するVLANごとMACアドレスは，コンフィグレーションコマンドvlan-mac-prefixおよびvlan-macで設定します。vlan-mac-prefixコマンドでは，生成するMACアドレスの上位32bitまでのプレフィックスを指定します。さらに，vlan-macコマンドで，VLANインタフェースでVLANごとMACアドレスを使用することを設定します。このとき，下位16bitにVLAN IDごとの一意の値を使用してMACアドレスを生成しますが，コンフィグレーションコマンドvlan-mac-suffix vlan-idを設定すると，下位16bitにVLAN IDの値を使用してMACアドレスを生成します。
(3) IPインタフェースで使用するMTU
IPインタフェースでは，次の情報のうち，最小の値がインタフェースのIP MTU値になります。
-
装置単位で設定する全ポート共通の最大フレーム長−18
-
ポート単位で設定するポートの最大フレーム長−18
-
インタフェース単位で設定するIP MTU情報
インタフェースのIP MTU値決定マトリクスを次の表に示します。
|
全ポート共通の 最大フレーム長 |
ポートの 最大フレーム長 |
IP MTU情報 |
IP MTU値 |
|---|---|---|---|
|
設定あり |
設定あり |
設定あり |
次の情報を比較して，小さい方の値
|
|
設定あり |
設定なし |
設定あり |
次の情報を比較して，小さい方の値
|
|
設定あり |
設定あり |
設定なし |
次の情報を比較して，小さい方の値
|
|
設定あり |
設定なし |
設定なし |
次の情報を比較して，小さい方の値
|
|
設定なし |
設定あり |
設定あり |
次の情報を比較して，小さい方の値
|
|
設定なし |
設定なし |
設定あり |
次の情報を比較して，小さい方の値
|
|
設定なし |
設定あり |
設定なし |
次の情報を比較して，小さい方の値
|
|
設定なし |
設定なし |
設定なし |
1500 |
- 注1
-
回線種別が10BASE-T（全二重および半二重）または100BASE-TX（半二重）の場合は，設定内容に関係なく，IP MTUの最大値は1500です。
- 注2
-
最大フレーム長は，FCSを除いたEthernet V2形式フレームの最大長です。

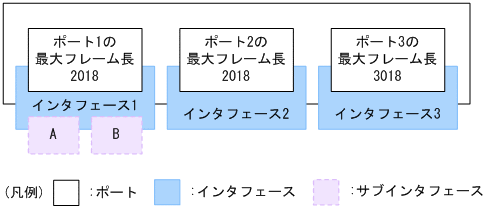

(a) インタフェースとポートが1対1に対応する場合のIP MTU値
イーサネットインタフェースやイーサネットサブインタフェースにIPアドレスを設定したインタフェースのIP MTU値は次のように決定します。
|
|
![[図データ]](./GRAPHICS/K3154020.GIF)
■ IP MTU情報を設定しない場合の各インタフェースのIP MTU値
- IP MTUの決定値
-
サブインタフェースA：2000
サブインタフェースB：2000
インタフェース2：2000
インタフェース3：3000
■ IP MTU情報を設定した場合の各インタフェースのIP MTU値
- 設定するIP MTU長
-
サブインタフェースA：1000
サブインタフェースB：3000
インタフェース2：2500
インタフェース3：2500
- IP MTUの決定値
-
サブインタフェースA：1000
サブインタフェースB：2000
インタフェース2：2000
インタフェース3：2500

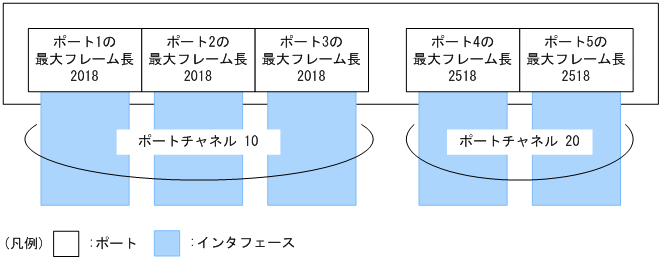

(b) インタフェースとポートが1対nに対応する場合のIP MTU値
ポートチャネルインタフェースやVLANインタフェースのように，複数のポートが対応するインタフェースのIP MTU値は次のように決定します。
|
|
![[図データ]](./GRAPHICS/K3154030.GIF)
■ IP MTU情報を設定しない場合の各インタフェースのIP MTU値
- IP MTUの決定値
-
ポートチャネル10：2000
ポートチャネル20：2500
■ IP MTU情報を設定した場合の各インタフェースのIP MTU値
- 設定するIP MTU長
-
ポートチャネル10：1000
ポートチャネル20：3000
- IP MTUの決定値
-
ポートチャネル10：1000
ポートチャネル20：2500
|
|

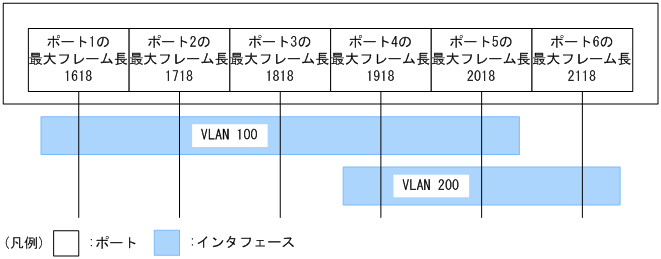

![[図データ]](./GRAPHICS/K3154040.GIF)
■ IP MTU情報を設定しない場合の各インタフェースのIP MTU値
- IP MTUの決定値
-
VLAN 100：1600
VLAN 200：1900
