18.2.3　VLAN Tag

(1)　概要

IEEE802.1Q規定によるVLAN Tag（イーサネットフレーム中にTagと呼ばれる識別子を挿入する方法）を使用して，VLAN ID，およびQoSのプライオリティを識別できます。

VLAN Tagは，VLANのトランクポート，およびイーサネットサブインタフェースまたはポートチャネルサブインタフェースにVLAN TagのVLAN IDを割り当てて，VLAN IDごとに異なるインタフェースとして使用します。

(2)　プロトコル仕様

VLAN TagはイーサネットフレームにTagと呼ばれる識別子を埋め込むことで，VLAN情報（VLAN ID）を離れたセグメントへ伝えられます。

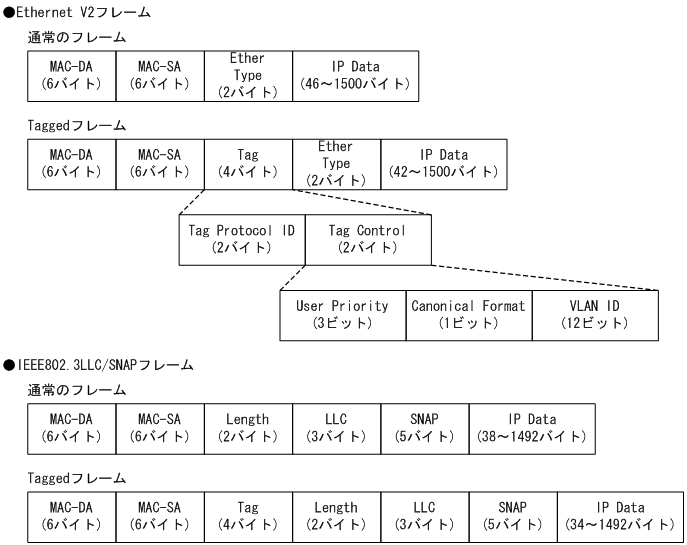

Taggedフレームのフォーマットを次の図に示します。VLAN Tagを挿入するイーサネットフレームのフォーマットには，Ethernet V2フォーマットとIEEE802.3フォーマットの2種類があります。

図18‒3　Taggedフレームのフォーマット

VLAN Tagのフィールドの説明を次の表に示します。

表18‒13　VLAN Tagのフィールド

フィールド	説明	本装置での扱い
TPID （Tag Protocol ID）	IEEE802.1Q VLAN Tagが続くことを示すEtherType値を示します。	装置またはポートごとに任意の値を設定できます。
User Priority	IEEE802.1Dのプライオリティを示します。	コンフィグレーションで8段階のプライオリティレベルを選択できます。VLAN ID＝0を受信した場合は，User Priorityを識別します。
CF （Canonical Format）	MACヘッダ内のMACアドレスが標準フォーマットに従っているかどうかを示します。	IEEE802.1Qで規定の標準（0）かどうかの識別はしません。 自発パケットは常に標準（0）です。 レイヤ2中継するTagのCFビットを引き継ぎます。
VLAN ID	VLAN IDを示します。	ユーザが使用できるVLAN IDは1〜4095です。VLAN ID＝0を受信した場合は，Untaggedフレームと同様の扱いになります。VLAN ID＝0は送信しません。

(3)　TPID

VLAN TagのTPID（Tag Protocol IDentifier）値は，装置のデフォルトでは0x8100を使用します。コンフィグレーションコマンドdot1q ethertypeで任意のTPID値を装置に，コンフィグレーションコマンドdot1q-ethertypeで任意のTPID値をポート単位に設定できます。装置およびポート単位の両方を設定した場合は，ポート単位のTPID値が優先されます。

コンフィグレーションコマンドの設定（装置とポート単位の組み合わせ）と，該当ポートでの受信許容TPID値および送信TPID値の対応を次の表に示します。

表18‒14　コンフィグレーションコマンドの設定と該当ポートでのTPID値の対応

コマンドの設定		ポートのフレーム送受信のTPID値
装置	ポート単位	受信許容TPID値	送信TPID値
設定なし	設定なし	0x8100	0x8100
任意の値	設定なし	装置の任意の値，0x8100	装置の任意の値
設定なし	任意の値	ポート単位の任意の値，0x8100	ポート単位の任意の値
任意の値	任意の値	ポート単位の任意の値，0x8100	ポート単位の任意の値

TPID値はフレーム上で，UntaggedフレームのEtherTypeと同じ位置を使用します。そのため，IPv4のEtherTypeである0x0800など，EtherTypeとして使用している値を設定するとネットワークが正しく構築できないおそれがあります。TPID値にはEtherType値として使用していない値を設定してください。
