12.1.8 ボードの交換
電源をONにしたまま，システム操作パネルからボードの交換を指示できます。交換できるボードは，次のとおりです。
-
待機系BCU
-
SFU
-
PRU
-
NIF
電源をONにしたまま，各ボードを交換する手順の概略を次に示します。
-
システム操作パネルから「INACT」を選択および実行して，ボードをinactive状態にする
-
1.でinactive状態にしたボードの取り外し
-
交換用ボードの取り付け
-
システム操作パネルから「ACT」を選択および実行して，ボードをactive状態にする
ボード交換の詳細な手順は，「ハードウェア取扱説明書」を参照してください。
- 〈この項の構成〉
(1) inactivate/activate対象ボードの選択
- ボードをinactive状態にする場合
-
<ACTION>で「INACT」を選択して［ENTR］キーを押すと，inactive状態にするボードの選択画面を表示します。
- ボードをactive状態にする場合
-
<ACTION>で「ACT」を選択して［ENTR］キーを押すと，active状態にするボードの選択画面を表示します。
(2) ほかの情報表示の抑制
ボードの交換の動作を指示している間は，障害情報は表示しません。

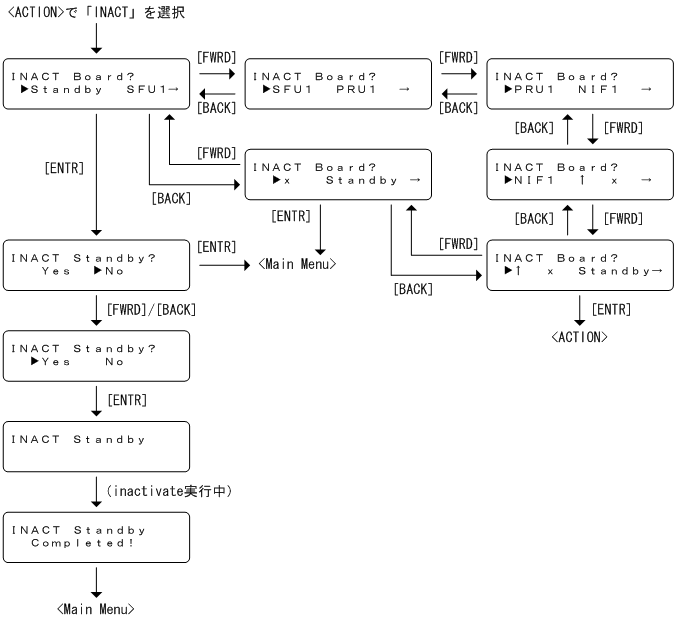

(3) inactivateの操作
|
|
![[図データ]](./GRAPHICS/R8151200.GIF)
(4) activateの操作
|
|
![[図データ]](./GRAPHICS/R8151210.GIF)
(5) inactivate/activate対象ボードが存在しない場合の表示
<ACTION>で「INACT」を選択したときにinactivateできるボードが存在しない場合，“No Active Board”と3秒間表示したあと，自動的に<Main Menu>へ戻ります。
|
|
![[図データ]](./GRAPHICS/K3151310.GIF)
<ACTION>で「ACT」を選択したときにactivateできるボードが存在しない場合，“No Inactive Board”と3秒間表示したあと，自動的に<Main Menu>へ戻ります。
|
|
![[図データ]](./GRAPHICS/K3151320.GIF)
