27.1.10　CFMで使用するデータベース

CFMで使用するデータベースを次の表に示します。

表27-13　CFMで使用するデータベース

データベース 内容 内容確認コマンド
MEP CCMデータベース 各MEPが保持しているデータベース。
同一MA内のMEPの情報。
CCで常時接続性の監視をする際に使用。
保持する内容は次のとおりです。
  • MEP ID
  • MEP IDに対応するMACアドレス
  • 該当MEPで発生した障害情報
 show cfm remote-mep
Linktraceデータベース Linktraceの実行結果を保持しているデータベース。
保持する内容は次のとおりです。
  • Linktraceを実行したMEPと宛先
  • TTL
  • 応答を返した装置の情報
  • Linktrace Messageを受信したポートの情報
  • Linktrace Messageを転送したポートの情報
 show cfm l2traceroute-db
＜この項の構成＞
(1)　MEP CCMデータベース
(2)　Linktraceデータベース

(1)　MEP CCMデータベース

MEP CCMデータベースは，同一MA内にどのようなMEPがあるかを保持しています。また，該当するMEPで発生した障害情報も保持しています。

Loopback，Linktraceでは宛先をMEP IDで指定できますが，MEP CCMデータベースに登録されていないMEP IDは指定できません。MEP IDがデータベース内に登録されているかどうかは運用コマンドshow cfm remote-mepで確認できます。

本データベースのエントリはCC実行時にMEPがCCMを受信したときに作成します。

(2)　Linktraceデータベース

Linktraceデータベースは，Linktraceの実行結果を保持しています。

運用コマンドshow cfm l2traceroute-dbで，過去に実行したLinktraceの結果を参照できます。

(a)　保持できるルート数について

装置全体で2048装置分の応答を保持します。

1ルート当たり何装置分の応答を保持するかで何ルート分保持できるかが決ります。1ルート当たり256装置分の応答を保持した場合は8ルート，1ルート当たり16装置分の応答を保持している場合は128ルート保持できます。

応答が2048装置分を超えた場合，古いルートの情報が消去されて，新しいルートの情報を保持します。

Linktraceデータベースに登録されている宛先に対してLinktraceを実行した場合，Linktraceデータベース上から該当宛先までのルート情報を削除したあとに新しいLinktraceの応答を保持します。

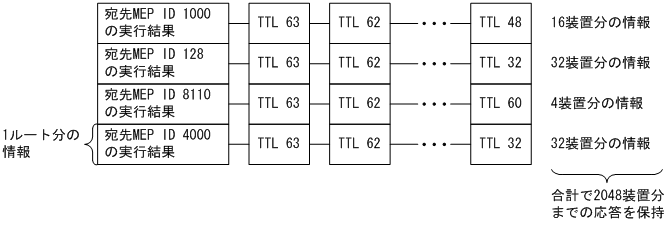

Linktraceデータベースを次の図に示します。

図27-29　Linktraceデータベース

[図データ]

本データベースのエントリはLinktrace実行時にMEPが応答を受信したときに作成します。
