18.1.1　ポートの種類とサポート機能

本装置を使用した代表的なイーサネットの構成例を次の図に示します。各ビル間，サーバ間を100GBASE-Rで接続することによって，10BASE-T/100BASE-TX/1000BASE-T，1000BASE-Xおよび10GBASE-Rよりもサーバ間のパフォーマンスが向上します。

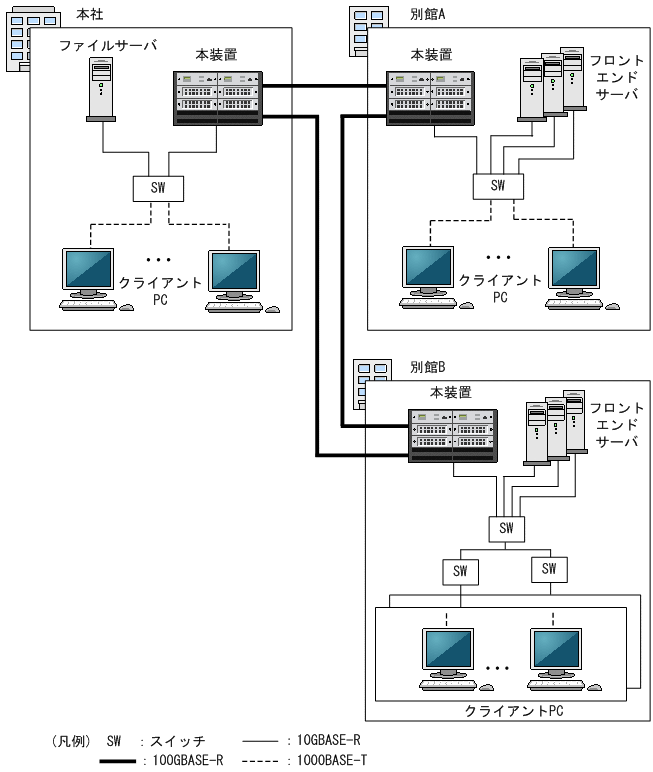

図18-1　イーサネットの構成例

＜この項の構成＞

(1)　ポートの種類

(2)　接続モードとサポート機能

(1)　ポートの種類

ポートの種類と，ポートごとにサポートするイーサネット規格を次の表に示します。

表18-1　ポートの種類とサポートするイーサネット規格

ポートの種類	イーサネット規格
10BASE-T/100BASE-TX/1000BASE-Tポート	10BASE-T，100BASE-TX，1000BASE-T
SFPポート	10BASE-T，100BASE-TX，1000BASE-T，1000BASE-X
SFP+ポート	10GBASE-R
SFP+/SFP共用ポート	10BASE-T※，100BASE-TX※，1000BASE-T，1000BASE-X，10GBASE-R
QSFP+ポート	40GBASE-R
QSFP28ポート	100GBASE-R
CFPポート	100GBASE-R

注※

NLXG-6RSでは10BASE-T/100BASE-TXの接続をサポートしていません。

(a)　10BASE-T/100BASE-TX/1000BASE-Tポート

10BASE-T/100BASE-TX/1000BASE-Tのツイストペアケーブル（UTP）を使用します。

(b)　SFPポート

10BASE-T/100BASE-TX/1000BASE-Tで接続する場合，10BASE-T/100BASE-TX/1000BASE-T用のSFP-Tをサポートしています。

1000BASE-Xで接続する場合，1000BASE-SX，1000BASE-SX2，1000BASE-LX，1000BASE-LH，および1000BASE-BXのSFPをサポートしています。

(c)　SFP+ポート

10GBASE-SR，10GBASE-LR，10GBASE-ER，および10GBASE-ZRのSFP+をサポートしています。

(d)　SFP+/SFP共用ポート

10BASE-T/100BASE-TX/1000BASE-Tで接続する場合，10BASE-T/100BASE-TX/1000BASE-T用のSFP-Tを使用します。

1000BASE-Xで接続する場合，1000BASE-SX，1000BASE-SX2，1000BASE-LX，1000BASE-LH，および1000BASE-BXのSFPをサポートしています。

10GBASE-Rで接続する場合，10GBASE-SR，10GBASE-LR，10GBASE-ER，および10GBASE-ZRのSFP+をサポートしています。

(e)　QSFP+ポート

40GBASE-SR4および40GBASE-LR4のQSFP+をサポートしています。

(f)　QSFP28ポート

100GBASE-SR4および100GBASE-LR4のQSFP28をサポートしています。

(g)　CFPポート

100GBASE-LR4のCFPをサポートしています。

(2)　接続モードとサポート機能

接続インタフェースごとの接続モードとサポート機能を次の表に示します。

表18-2　接続インタフェースごとの接続モードとサポート機能

接続インタフェース	接続モード	サポート機能
10BASE-T※1	半二重固定※2 全二重固定 半二重または全二重のオートネゴシエーション※2	フローコントロール 自動MDI／MDIX機能
100BASE-TX※1	半二重固定※2 全二重固定 半二重または全二重のオートネゴシエーション※2	フローコントロール 自動MDI／MDIX機能 ジャンボフレーム
1000BASE-T	全二重のオートネゴシエーション	フローコントロール 自動MDI／MDIX機能 ジャンボフレーム
1000BASE-X	全二重固定 全二重のオートネゴシエーション	フローコントロール ジャンボフレーム
10GBASE-R	全二重固定	フローコントロール ジャンボフレーム
40GBASE-R	全二重固定	フローコントロール ジャンボフレーム
100GBASE-R	全二重固定	フローコントロール ジャンボフレーム

注※1

NLXG-6RSでは10BASE-T/100BASE-TXの接続をサポートしていません。

注※2

次のNIFでは半二重をサポートしていないため，半二重では接続できません。

・NL1GA-12S

・NLXGA-12RS
