コンフィグレーションガイド Vol.1
- ＜この項の構成＞
- (1) トラップ概説
- (2) トラップフォーマット（SNMPv1）
- (3) トラップフォーマット（SNMPv2C，SNMPv3）
SNMPエージェントはトラップ（Trap）と呼ばれるイベント通知（主に障害発生の情報やログ情報など）機能があります。トラップは重要なイベントをSNMPエージェントからSNMPマネージャに非同期に通知する機能です。SNMPマネージャは，トラップを受信することで装置の状態変化を検知できます。この通知を基に，装置内のMIBを取得して，さらに詳細な情報を得ることができます。
なお，トラップはUDPを使用しているため，装置からSNMPマネージャに対するトラップの到達が確認できません。そのため，ネットワークの輻輳などによってトラップがマネージャに到達しない場合があります。トラップの例を次の図に示します。

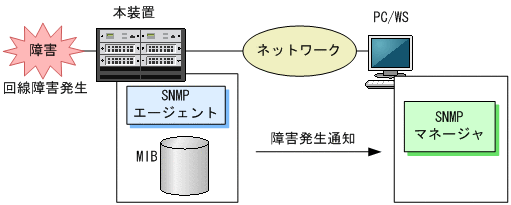

図16-24 トラップの例
トラップフレームには，どのIPアドレスの装置で，いつ，何が発生したかを示す情報を含みます。トラップフォーマット（SNMPv1）を次に示します。

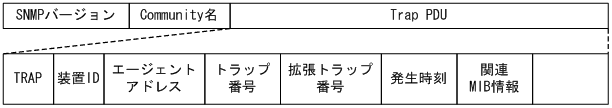

図16-25 トラップフォーマット（SNMPv1）
図中の表記 説明 装置ID 装置の識別ID（通常MIB-IIのsysObjectIDの値が設定される） エージェントアドレス トラップが発生した装置のIPアドレス トラップ番号 トラップの種別を示す識別番号 拡張トラップ番号 トラップ番号の補足をするための番号 発生時刻 トラップが発生した時間（装置が起動してからの経過時間） 関連MIB情報 このトラップに関連するMIB情報
(3) トラップフォーマット（SNMPv2C，SNMPv3）
トラップフレームには，いつ，何が発生したかを示す情報を含みます。トラップフォーマット（SNMPv2C，SNMPv3）を次に示します。

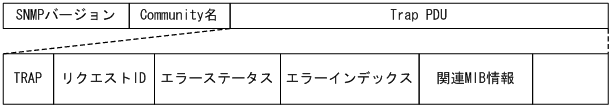

図16-26 トラップフォーマット（SNMPv2C，SNMPv3）
図中の表記 説明 リクエストID メッセージ識別子。リクエストごとに異なる。 エラーステータス 発生したエラーを示す値 エラーインデックス 関連MIB情報でのエラー位置 関連MIB情報 このトラップに関連するMIB情報
