14.1.2　動作

本装置では，BCUの搭載枚数が1枚の場合，一重化構成で動作します。

BCUの搭載枚数が2枚の場合，一方は待機系BCUとして起動します。その後，二重化を構成するための条件を満たすと，システムメッセージ（メッセージ種別：BCU，メッセージ識別子：01101006）を表示して二重化構成での運用を開始します。

BCUの搭載枚数が2枚でも待機系BCUの起動が完了するまで，一重化構成で動作します。一重化から二重化へ，または二重化から一重化へ構成が変化しても，通信への影響はありません。一重化から二重化で運用開始するまでの流れを次の図に示します。

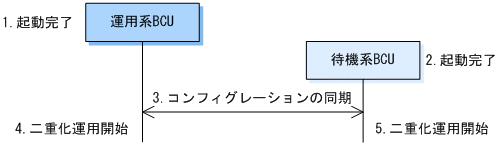

図14-1　二重化構成での運用開始時の動作

[図データ]

  1. 運用系BCUだけで一重化運用
  2. 待機系BCUの起動が完了
  3. 運用系BCUと待機系BCUのコンフィグレーションの同期が完了
  4. 運用系BCUは二重化で運用が開始されたことをシステムメッセージで表示
  5. 待機系BCUは二重化で運用が開始されたことをシステムメッセージで表示

BCUを2枚搭載してから装置の電源を入れて起動する場合，BCU1が運用系として動作して，BCU2は待機系として運用を開始します。
